学习要点

l  3D草图、多边形等草图命令

l  扫描命令

l  曲面拉伸命令

l  基准面命令

相关知识

l  基准面：可以在零件或装配体文档中生成基准面。SolidWorks 提供前视、上视和右视平面作为默认值。方向（前视、上视、右视等）与这些平面相关。基准面用来绘制草图和为特征生成几何体。除了默认的基准面外，您可生成参考基准面，您可在平面模型面上打开草图（系统会根据所选的要素，自动推荐最适合的基准面生成方式，操作时，除了数值外，其他一般无需干预）。

l  扫描 ：沿某一路径移动一个轮廓（剖面）来生成基体、凸台、切除或曲面。

扫描必须遵循以下规则：

 对于基体或凸台扫描特征轮廓必须是闭环的；对于曲面扫描特征则轮廓可以是闭环的也可以是开环的。

 路径可以为开环或闭环。

 路径可以是一张草图、一条曲线或一组模型边线中包含的一组草图曲线。

 路径必须与轮廓的平面交叉。

 不论是截面、路径或所形成的实体，都不能出现自相交叉的情况。

 引导线必须与轮廓或轮廓草图中的点重合。

 仅对于切除扫描，您可通过沿路径移动工具实体来生成实体扫描。路径必须与其本身相切并在工具实体轮廓之上或之内的点开始。

l  3D 草图：在绘制3D草图时，可以用“Tab”键切换绘制平面。

直接绘制3D草图有较大的困难，初学时，我们可以先在不同的平面绘制多个平面草图，再将其组合成3D草图，或是利用模型已有边线提取3D草图。

在菜单栏上单击“插入”→“3D草图”或在命令管理器“草图”标签页单击“草图绘制”按钮下方小三角 →“3D草图”按钮，可以进入3D草图绘制模式，绘制方法同二维草图。

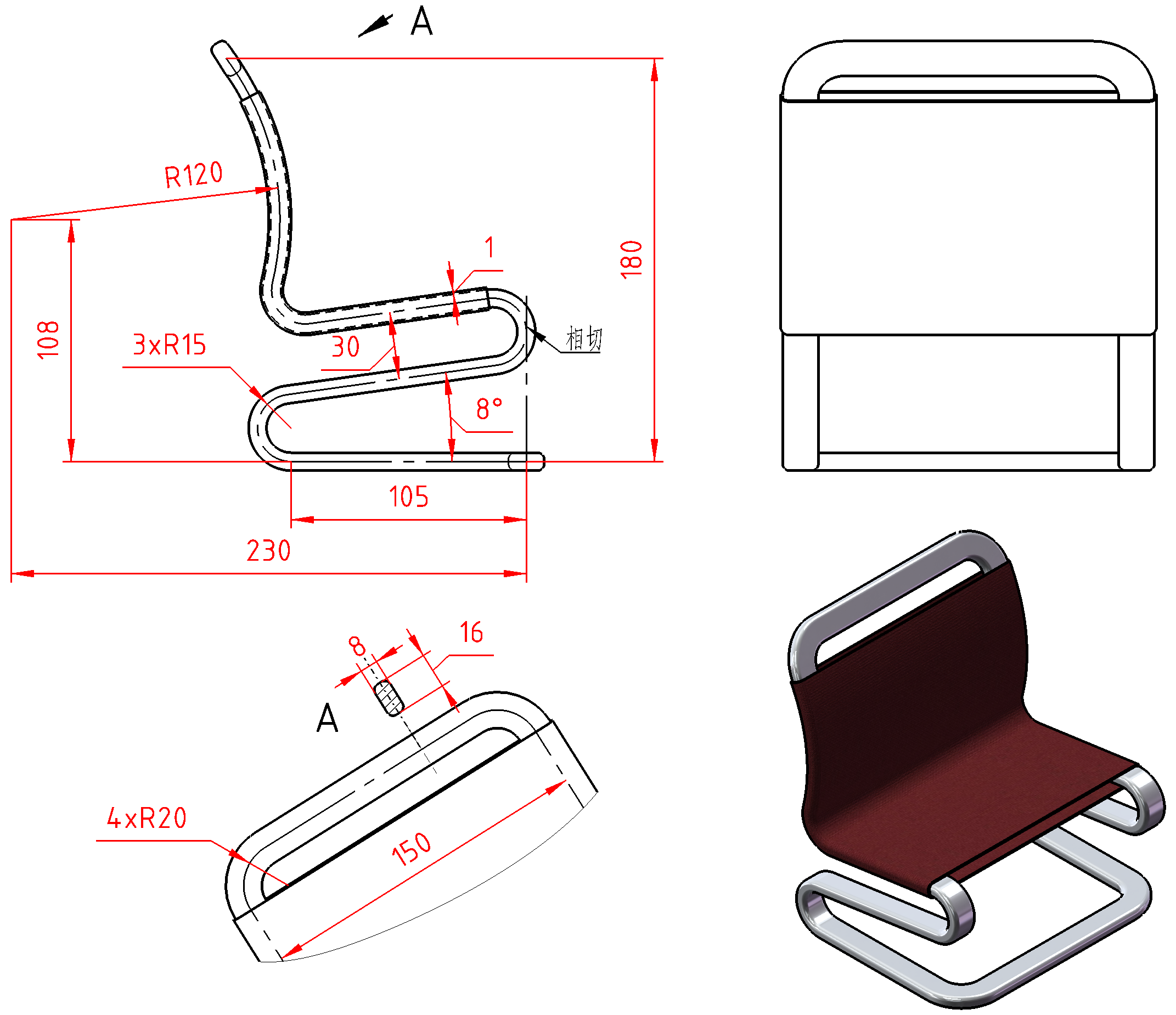

任务延展

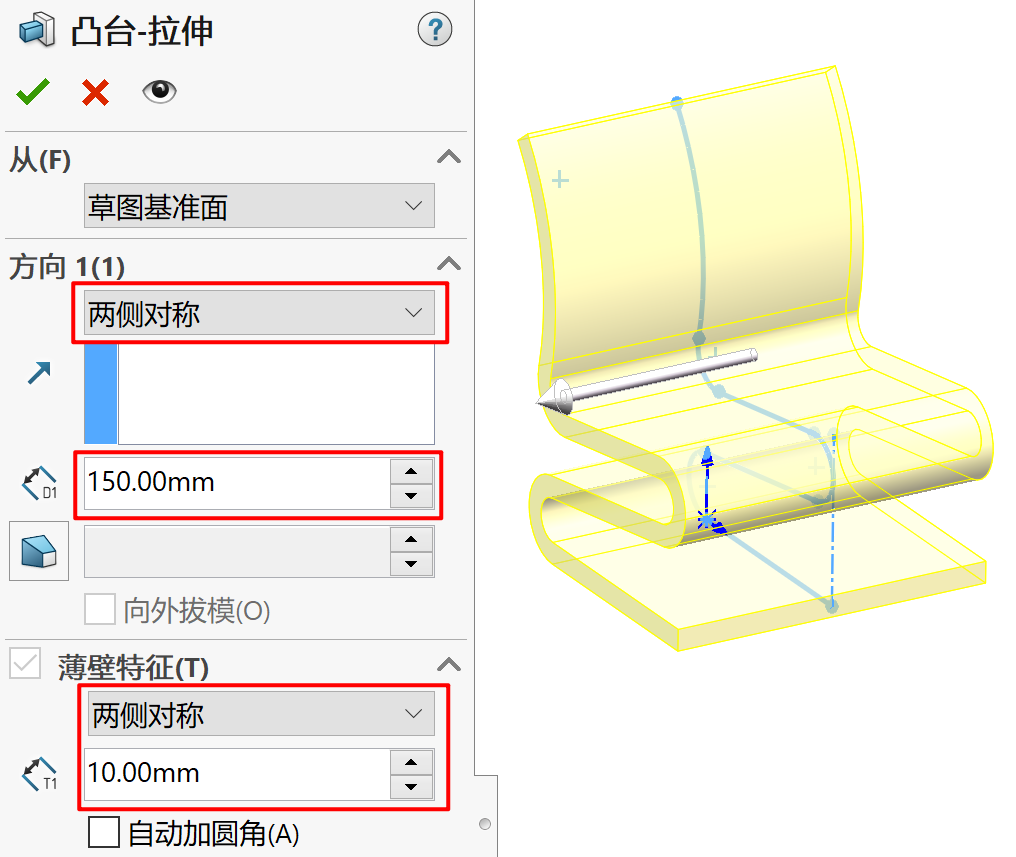

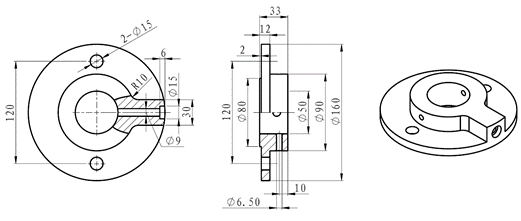

1、拉伸凸台/基体

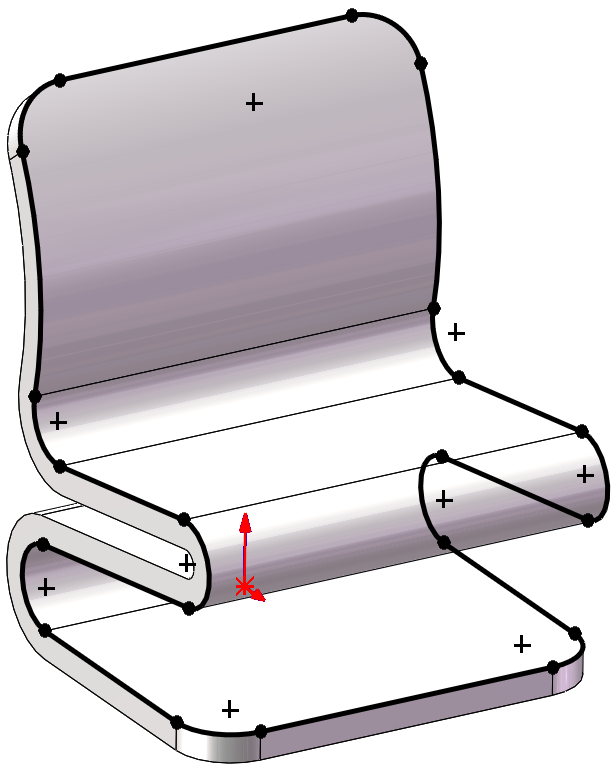

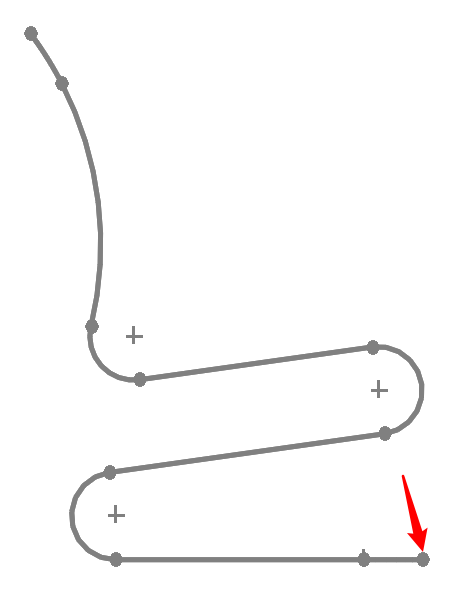

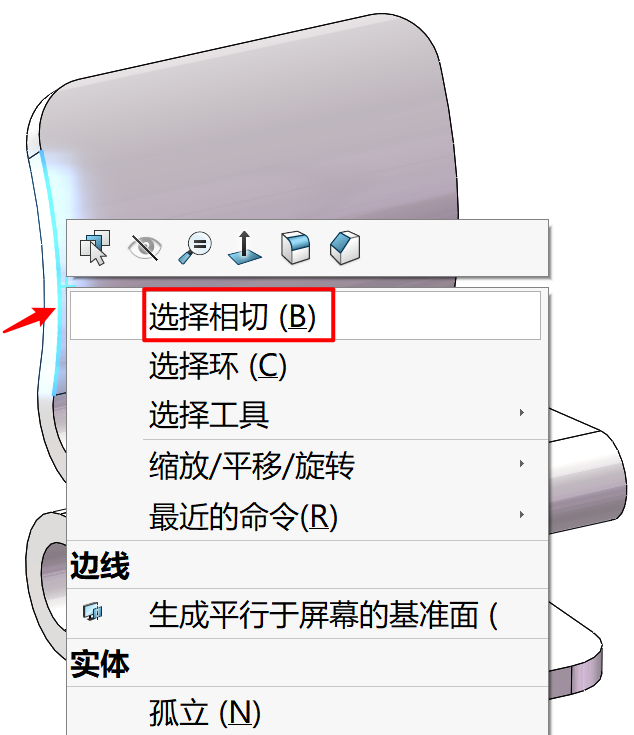

2、圆角、3D草图

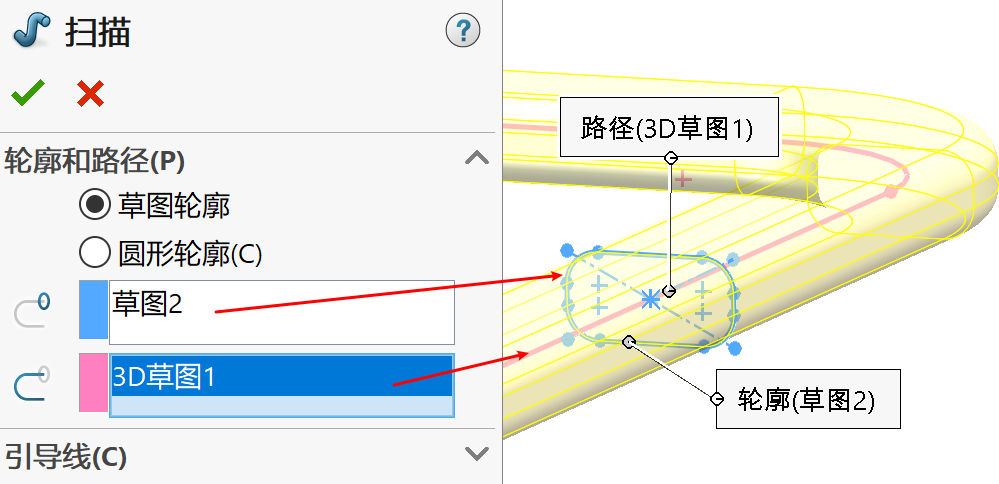

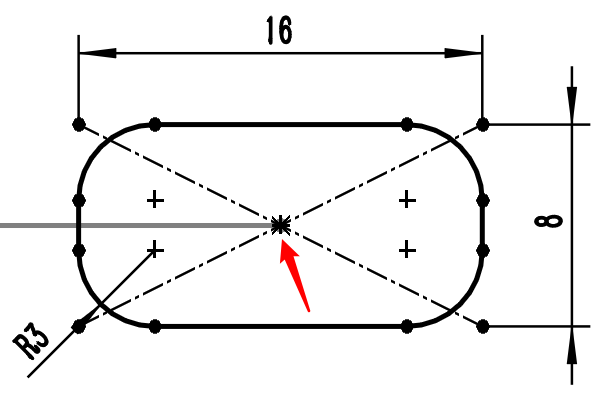

3、扫描

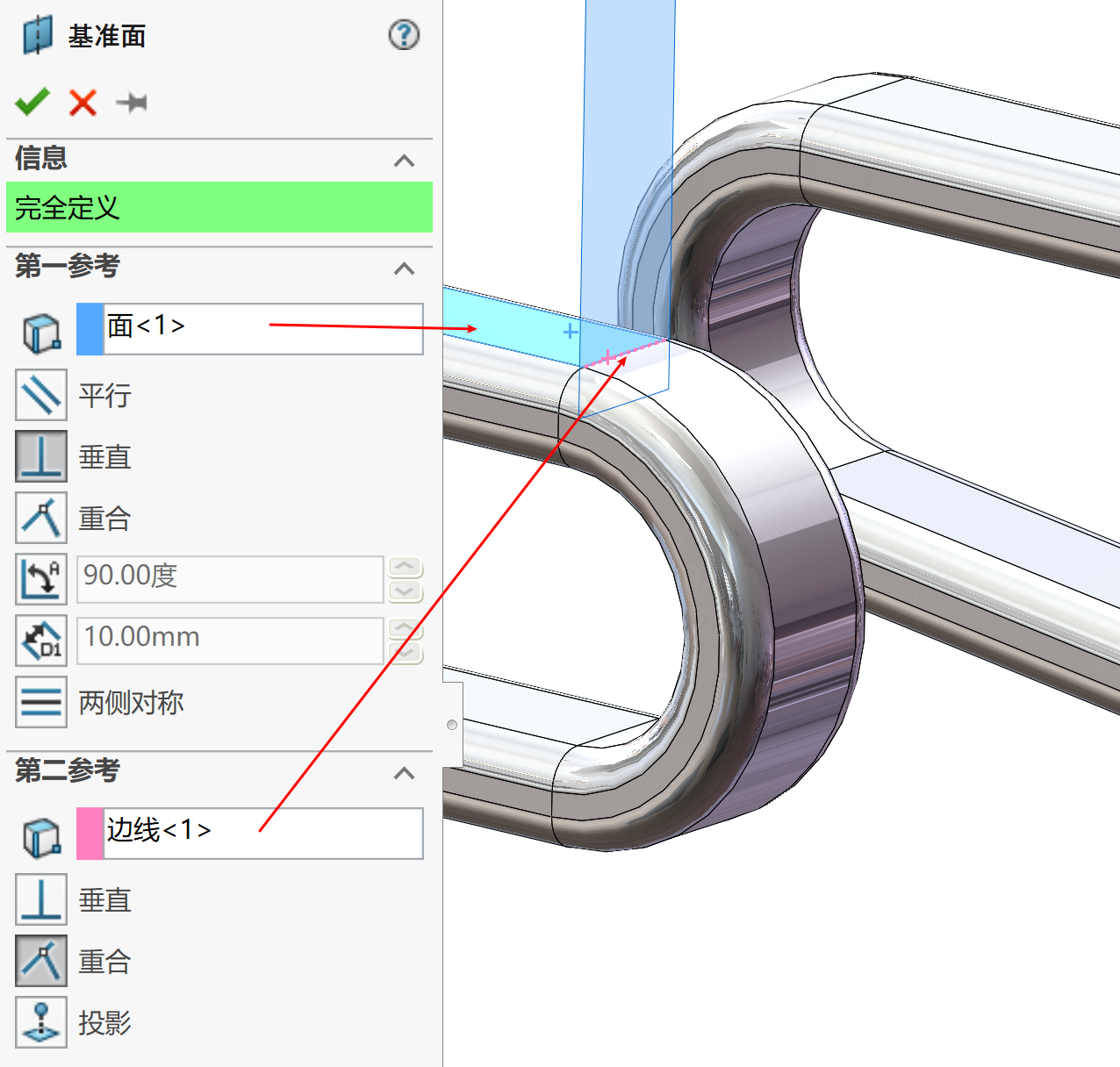

4、基准面

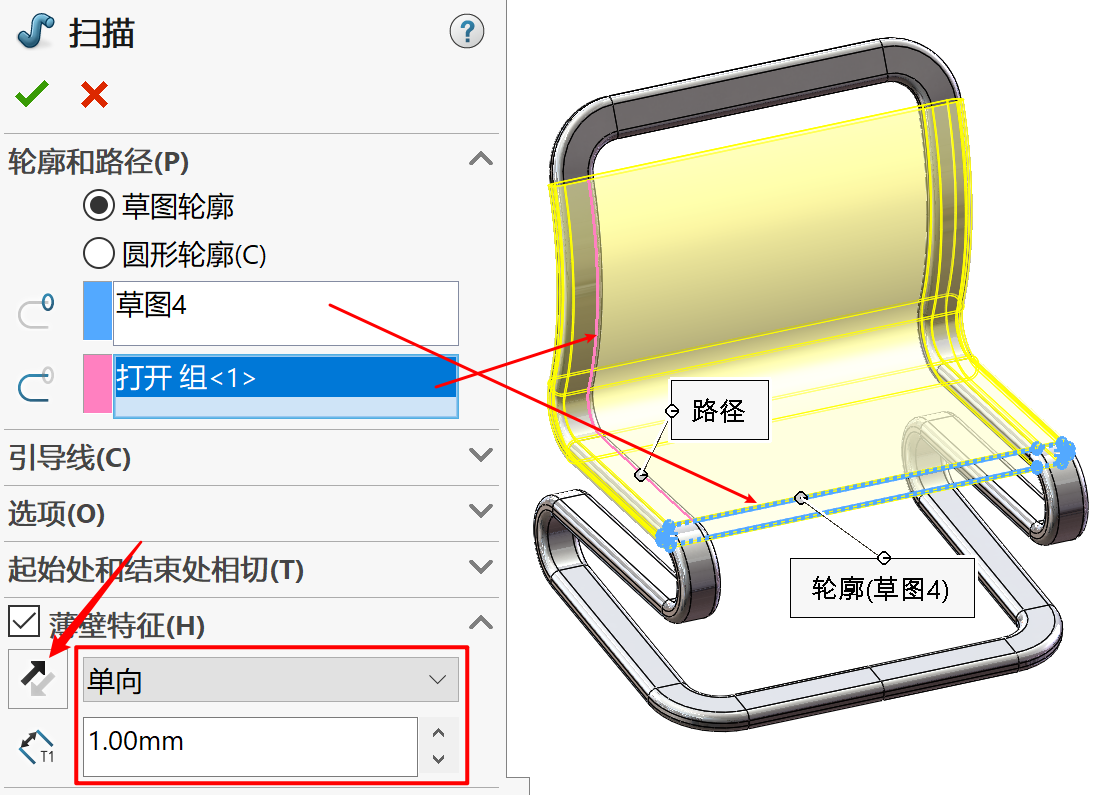

5、扫描

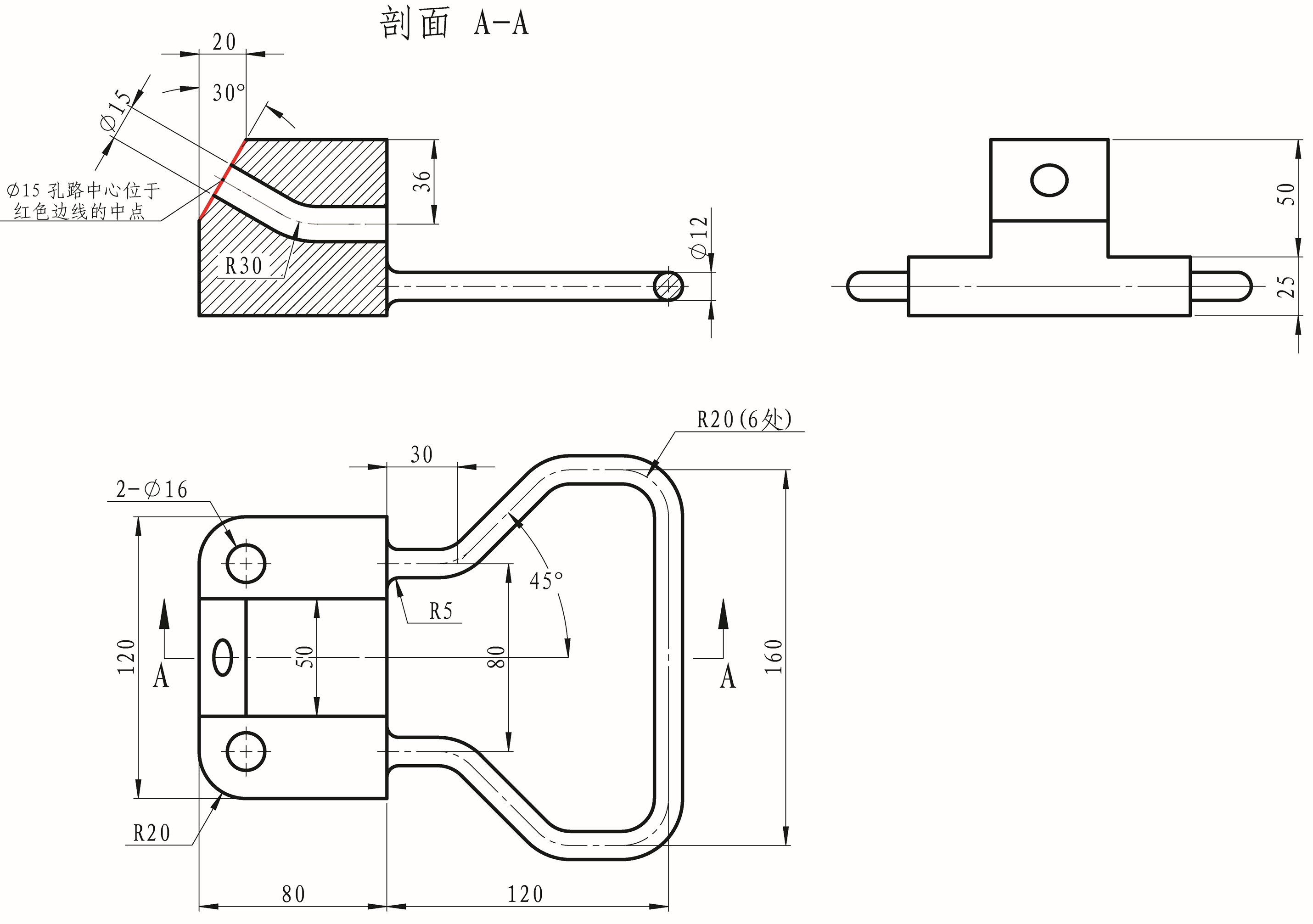

练练手
