学习要点

l 直线、中心线、转换实体引用等草图绘制命令

l 旋转凸台/基体命令

l 旋转切除命令

l 相切、对称几何关系

相关知识

l 对称尺寸标注：标注对称件的尺寸或旋转成形时的直径类尺寸。参见表格1.6.1。

l 旋转凸台/基体：旋转凸台/基体的成形必须有一条旋转轴（必须为构造直线或草图直线）及一个旋转剖面（不可横跨旋转轴），旋转轴及旋转剖面必须在同一个草图上，旋转剖面会按旋转轴做圆形回转，适用于环状特征模型的建立。

l 转换实体引用：您可通过投影一边线、环、面、曲线、或外部草图轮廓线、一组边线或一组草图曲线到草图基准面上以在草图中生成一条或多条曲线。

l 旋转切除：旋转切除的成形必须有一条旋转轴（必须为构造直线或草图直线）及一个旋转剖面（不可横跨旋转轴），旋转轴及旋转剖面必须在同一个草图上，旋转剖面会按旋转轴做圆形回转，适用于去除环状特征模型的建立。

任务延展

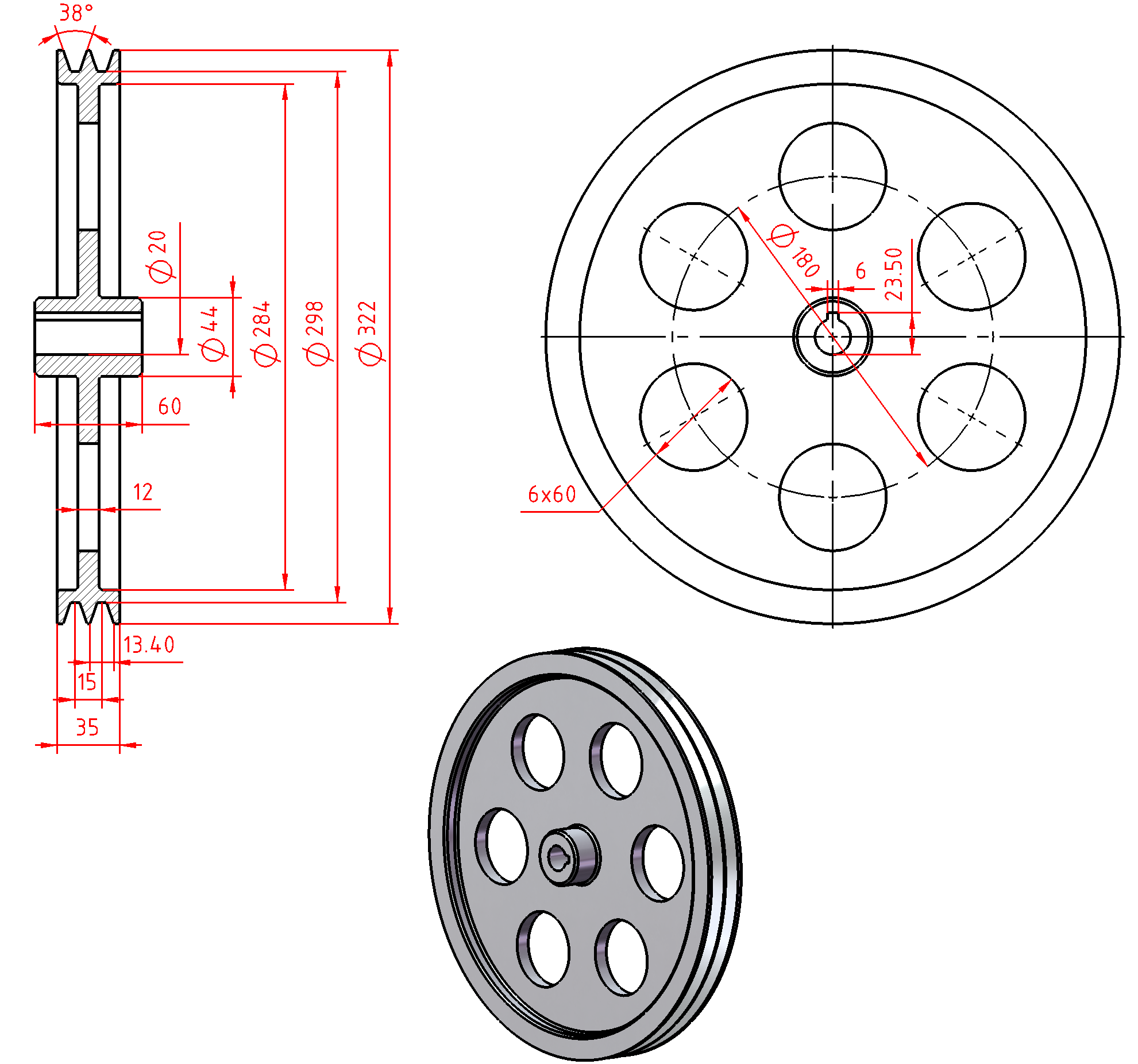

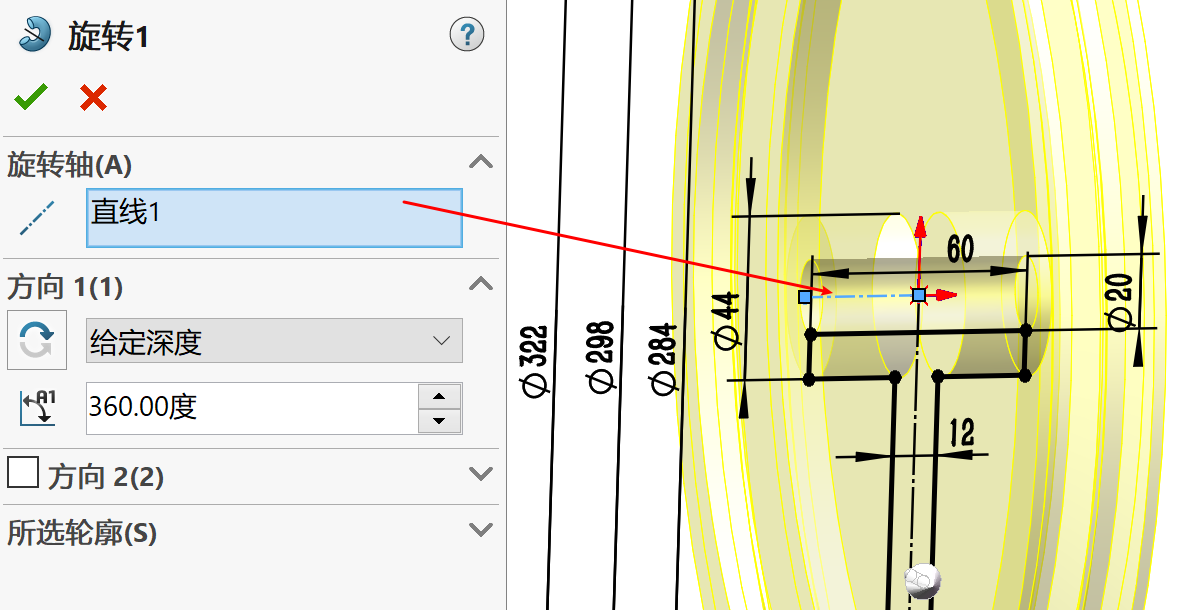

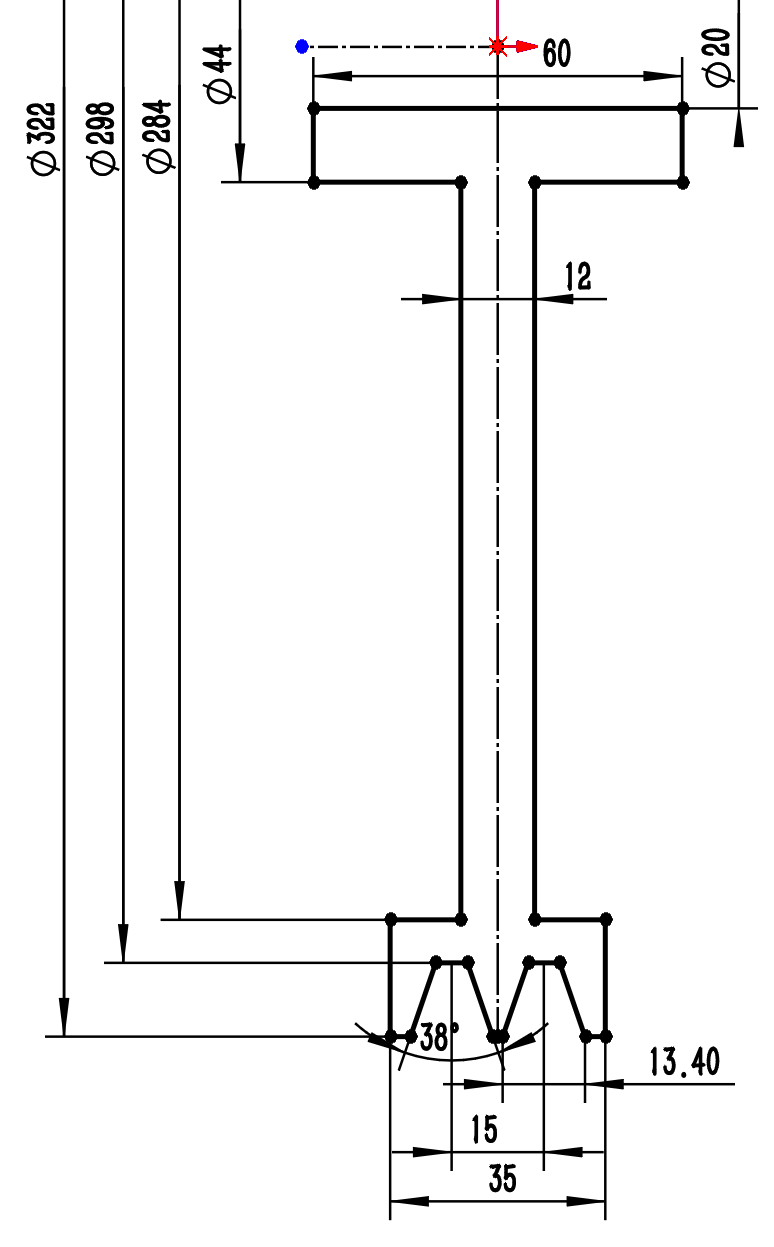

1、旋转凸台/基体

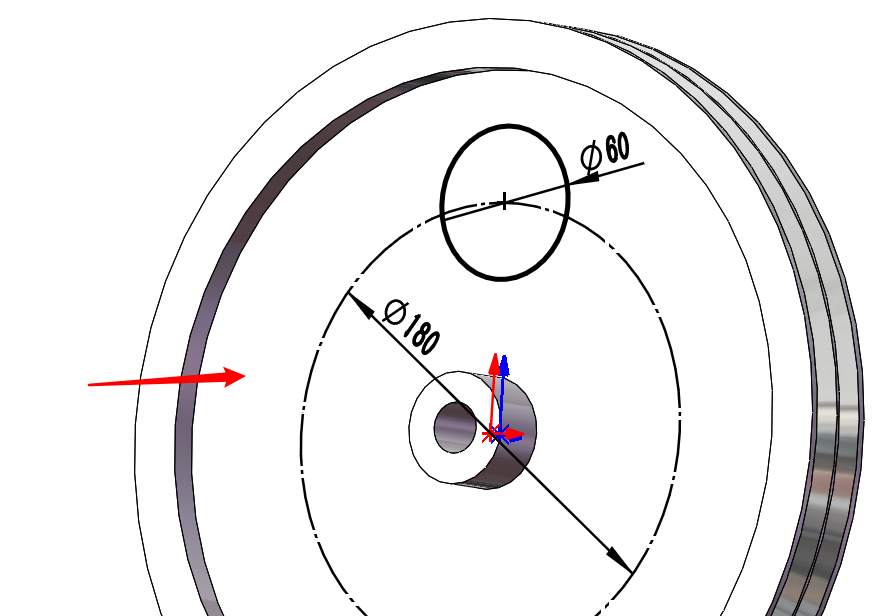

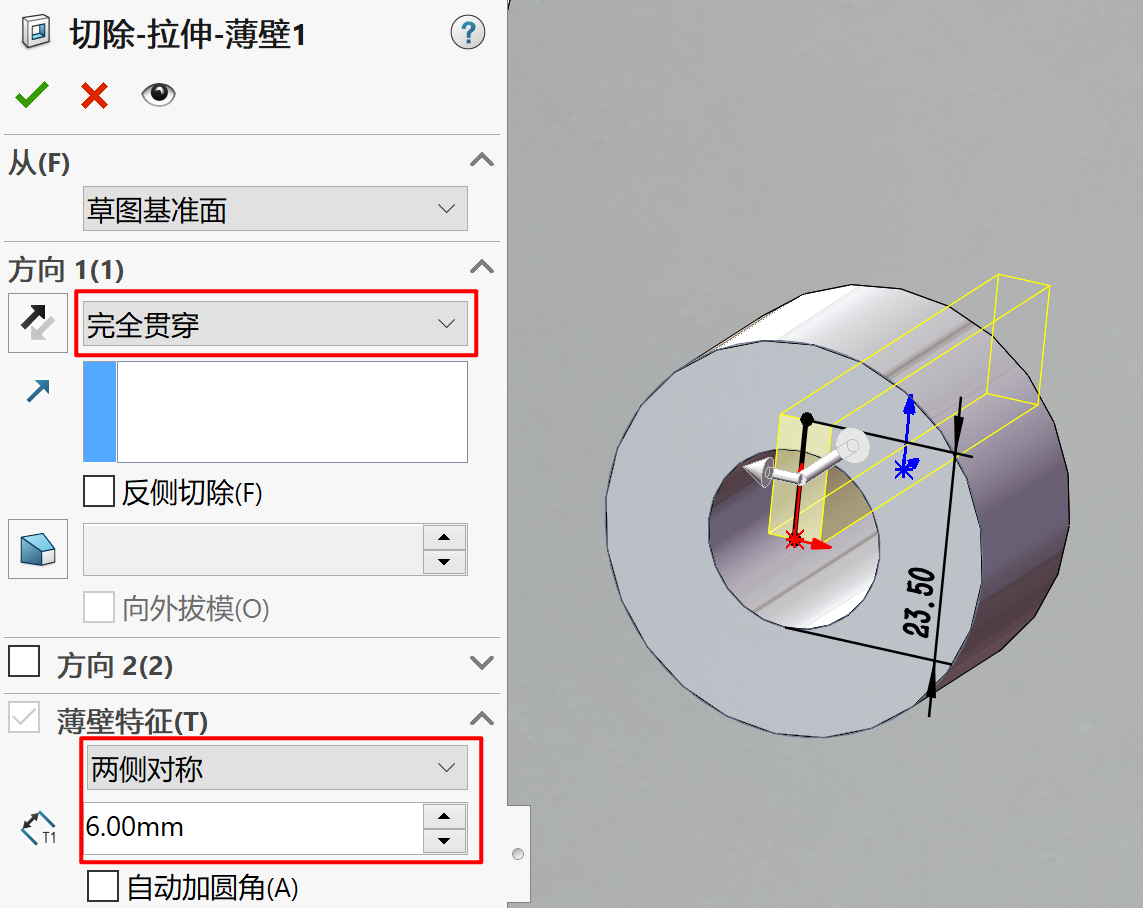

2、拉伸切除

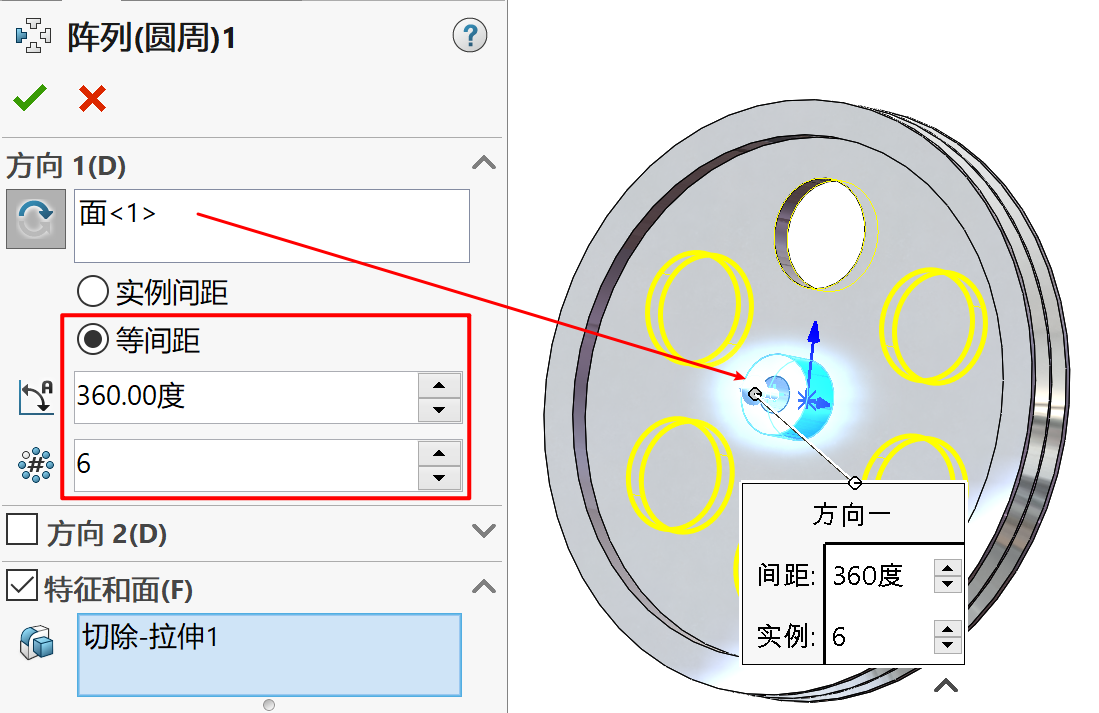

3、圆周阵列

4、拉伸切除

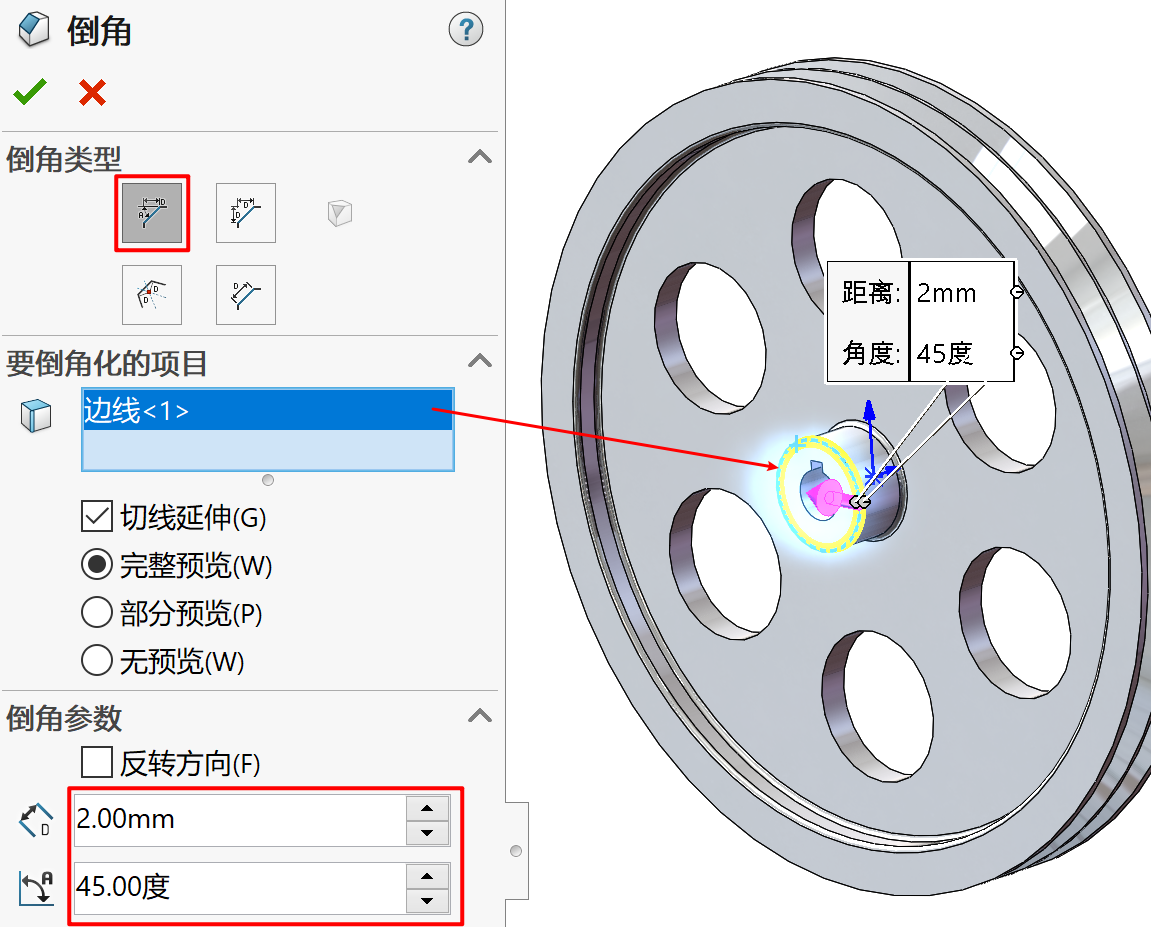

5、圆角及倒角

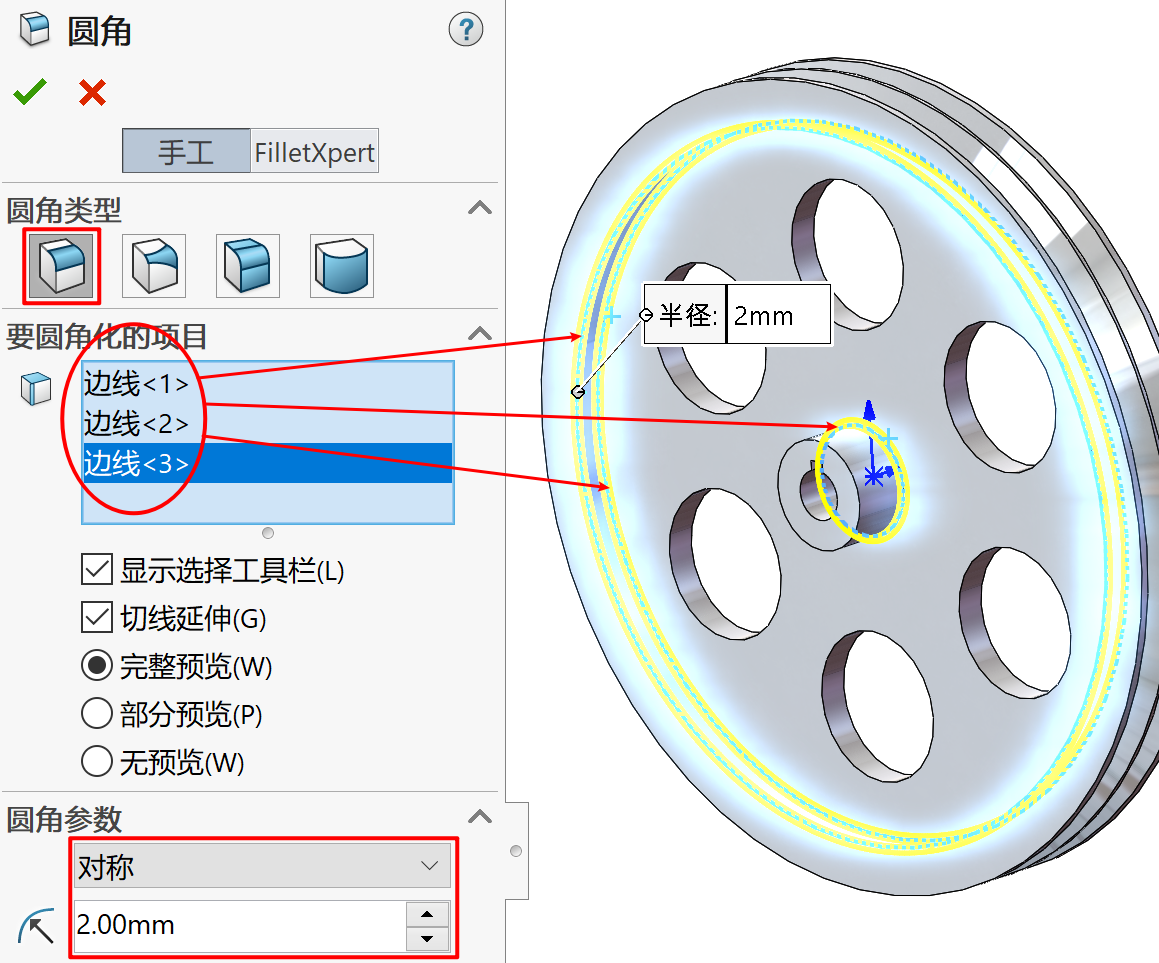

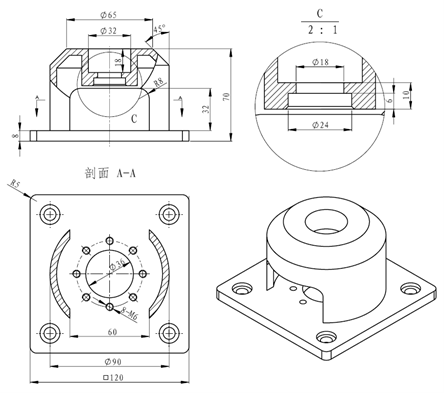

练练手
