学习要点

l  剪裁实体等草图绘制命令

l  筋命令

l  拉伸切除（薄壁切除）命令

l  相切、同心、对称几何关系

相关知识

l  筋：从开环或闭环绘制的轮廓所生成的特殊类型拉伸特征。它在轮廓与现有零件之间添加指定方向和厚度的材料。您可使用单一或多个草图生成筋。您也可以用拔模生成筋特征，或者选择一个要拔模的参考轮廓。

l  剪裁实体：您可以剪裁草图实体，包括无限直线和延伸草图实体（直线、中心线和圆弧）以符合其他实体。

l  薄壁切除：切除时用非封闭草图实现切除效果。

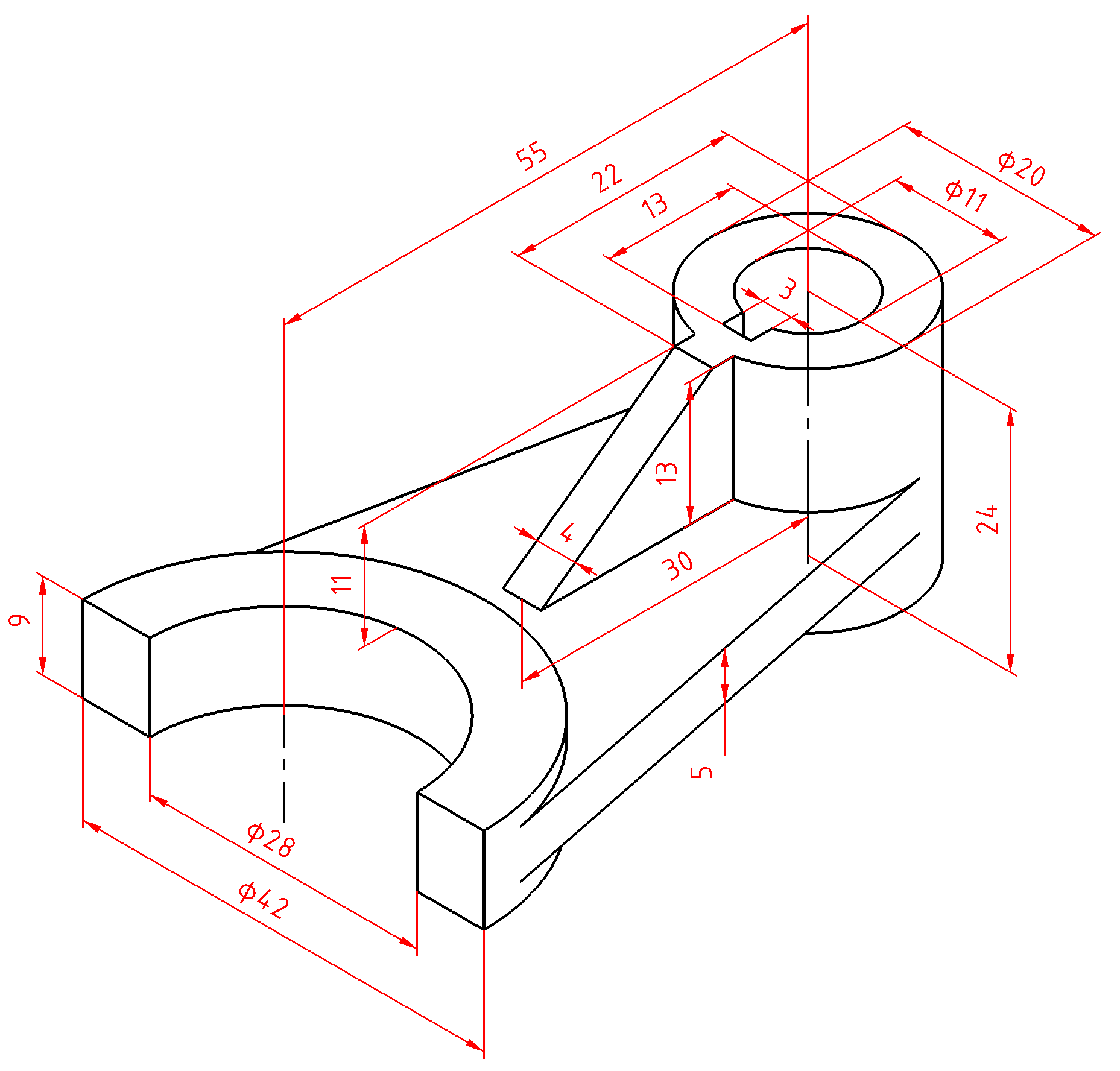

任务延展

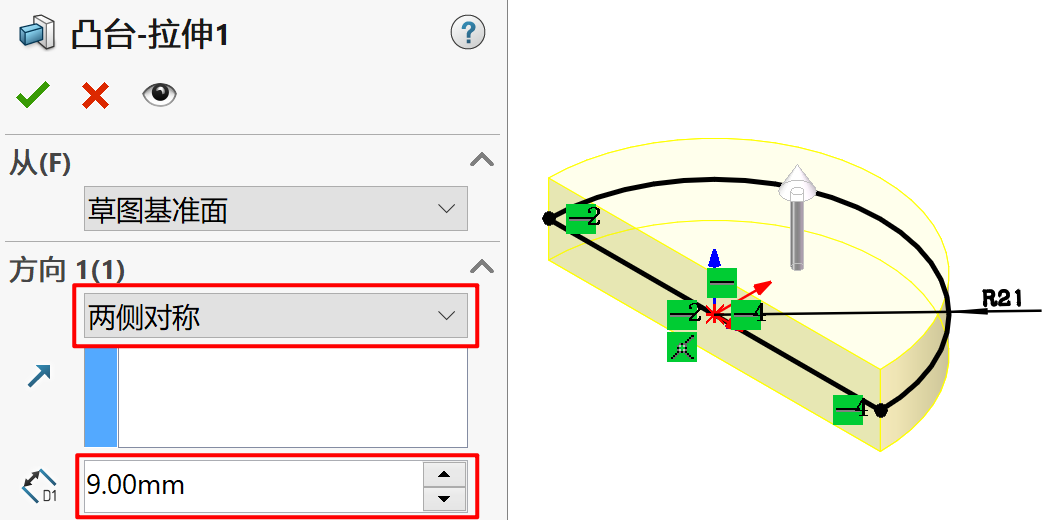

1、拉伸凸台/基体

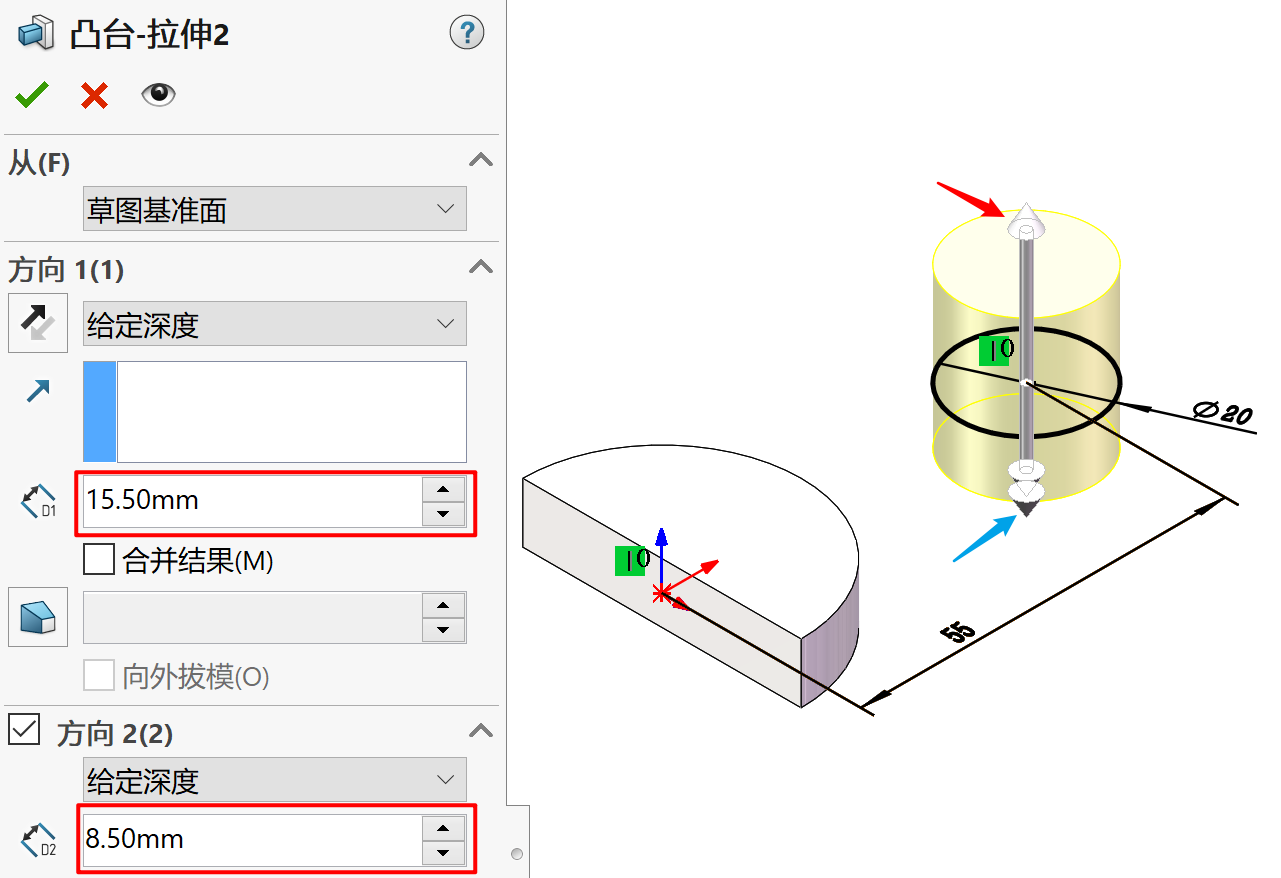

2、拉伸凸台/基体

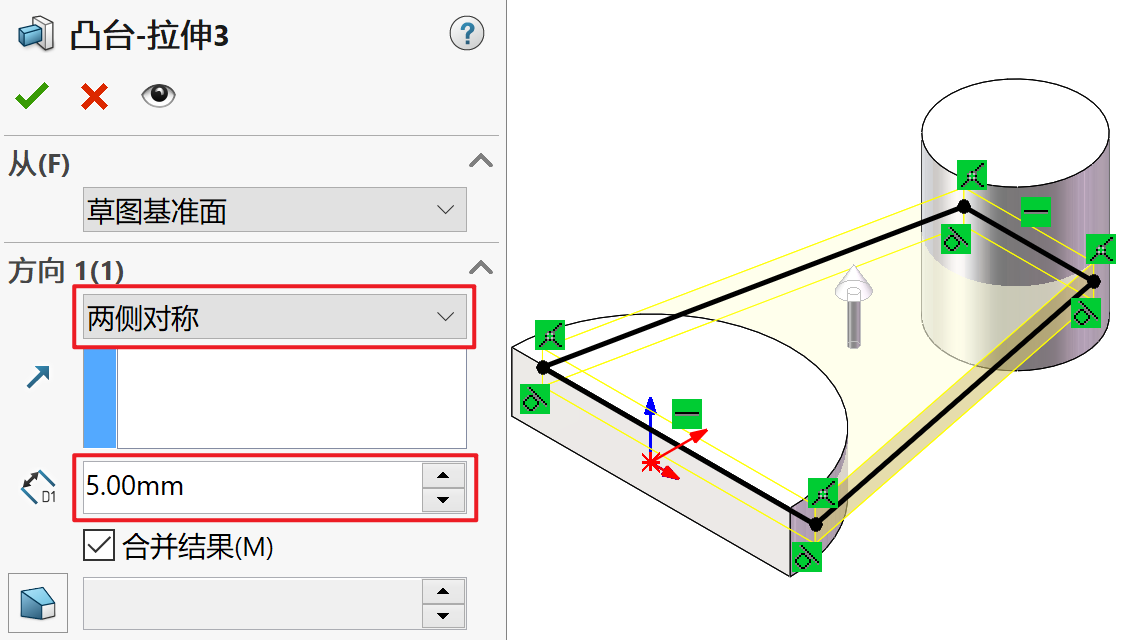

3、拉伸凸台/基体

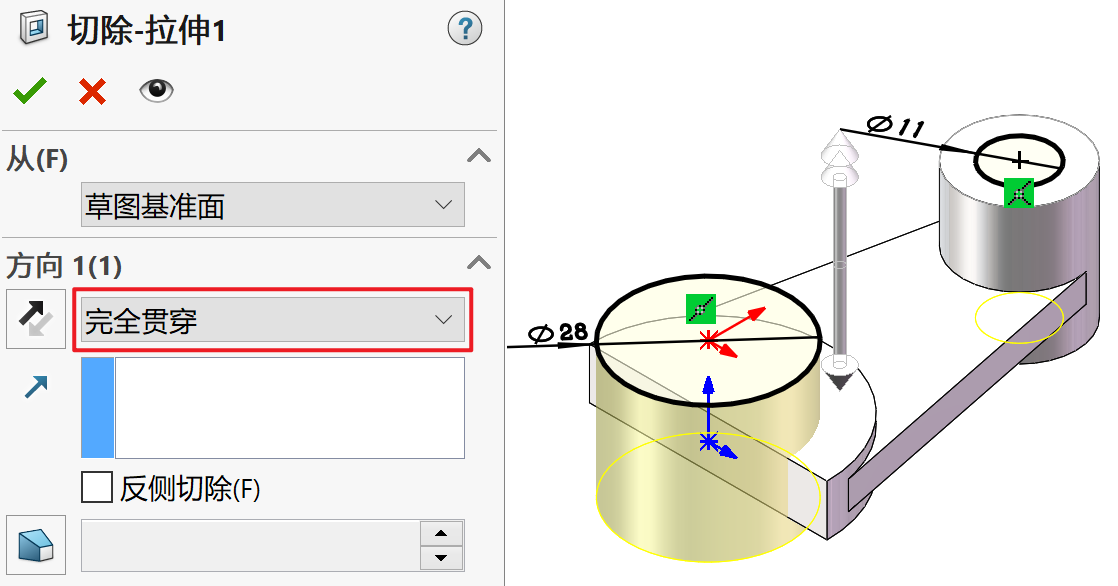

4、拉伸切除

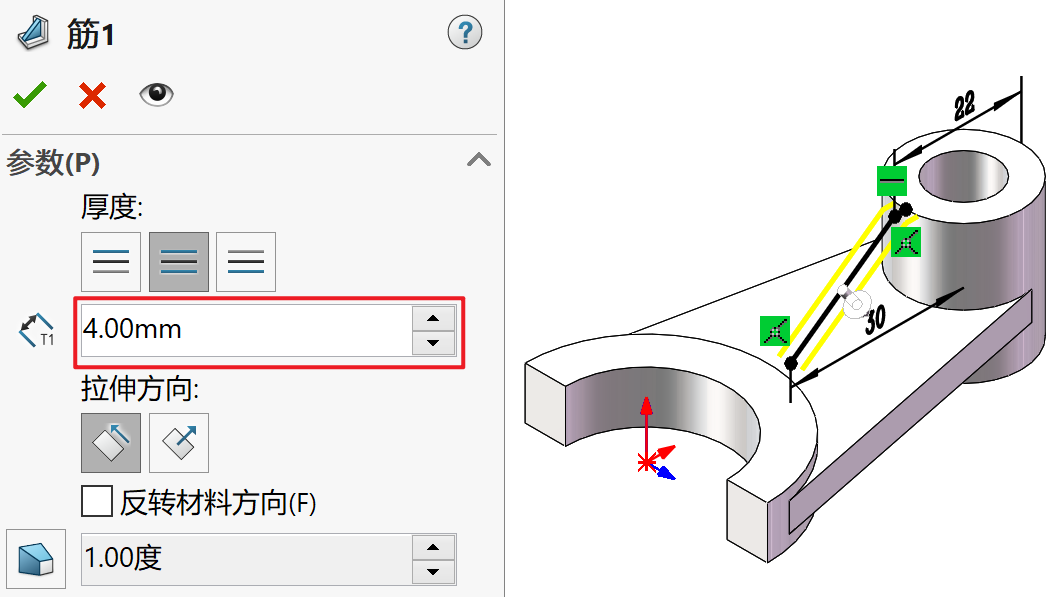

5、筋

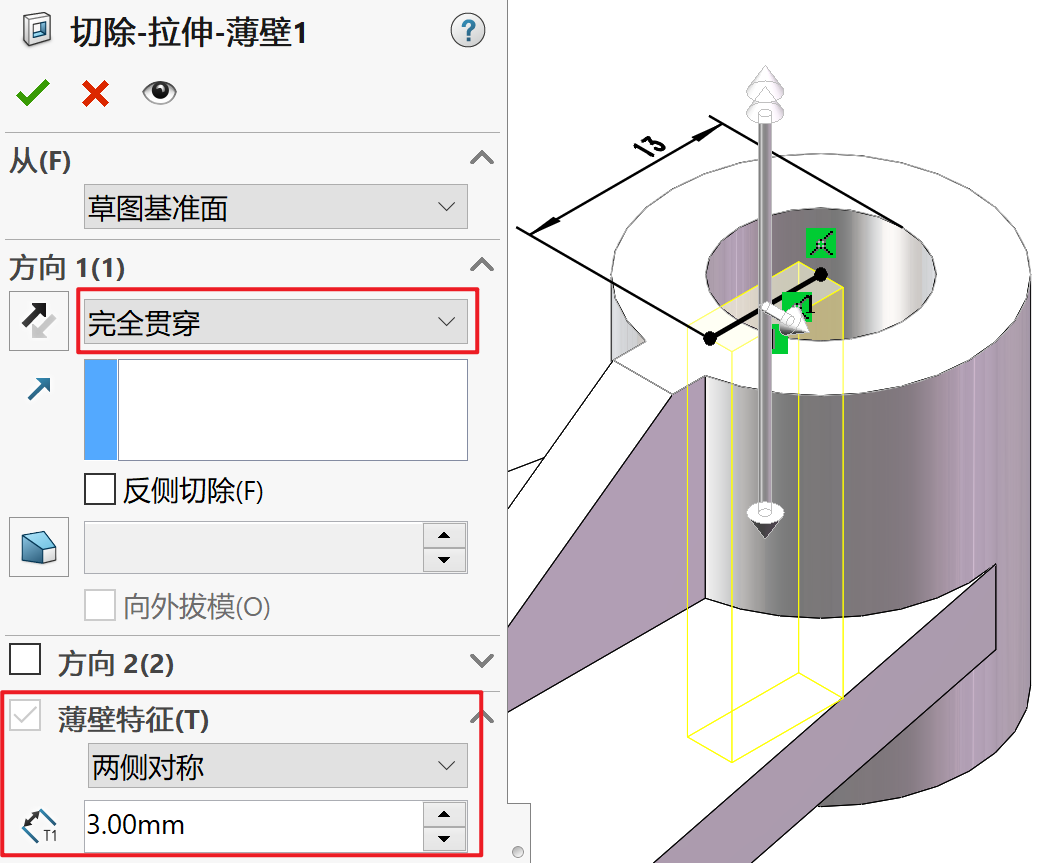

6、拉伸切除

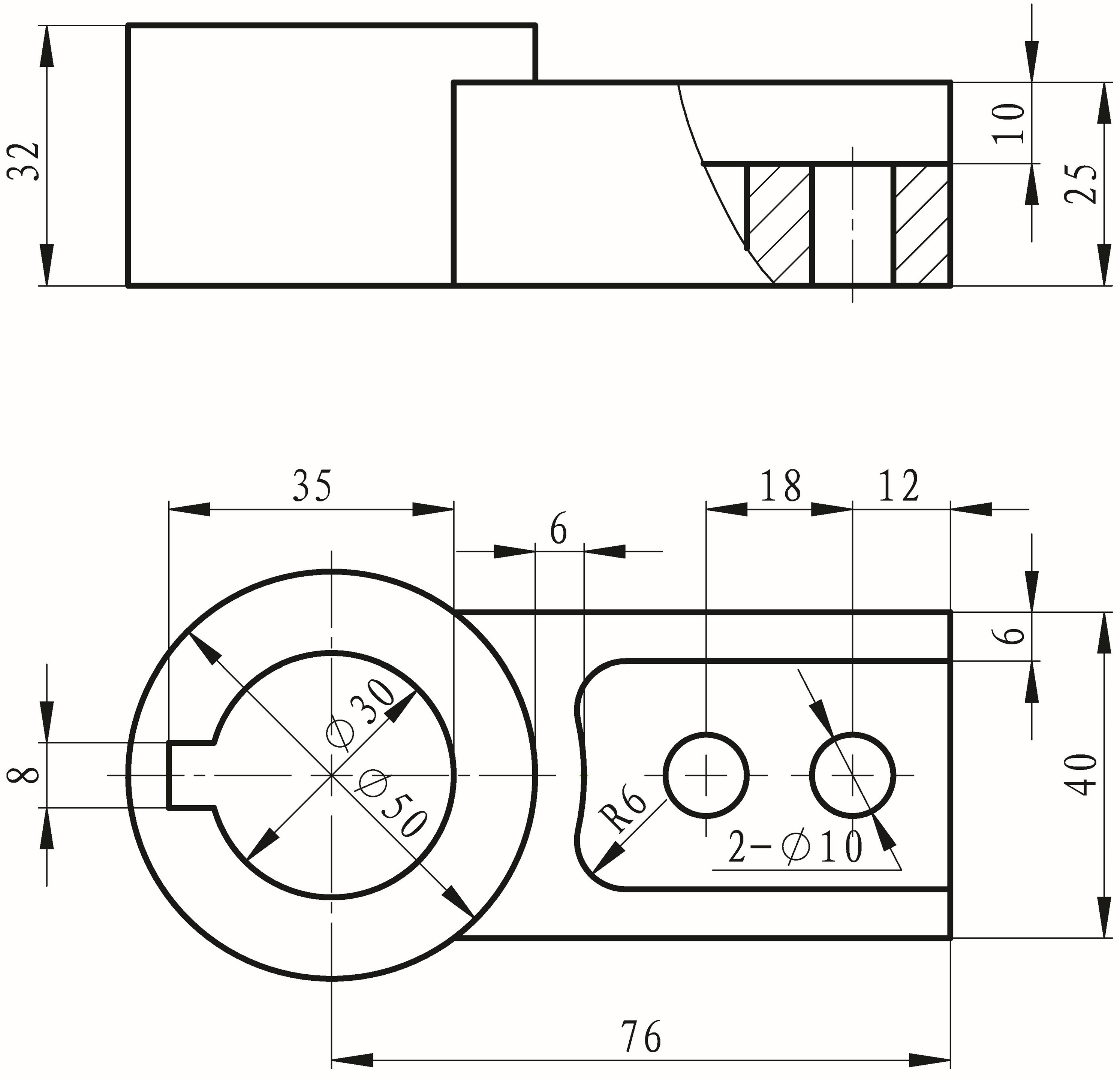

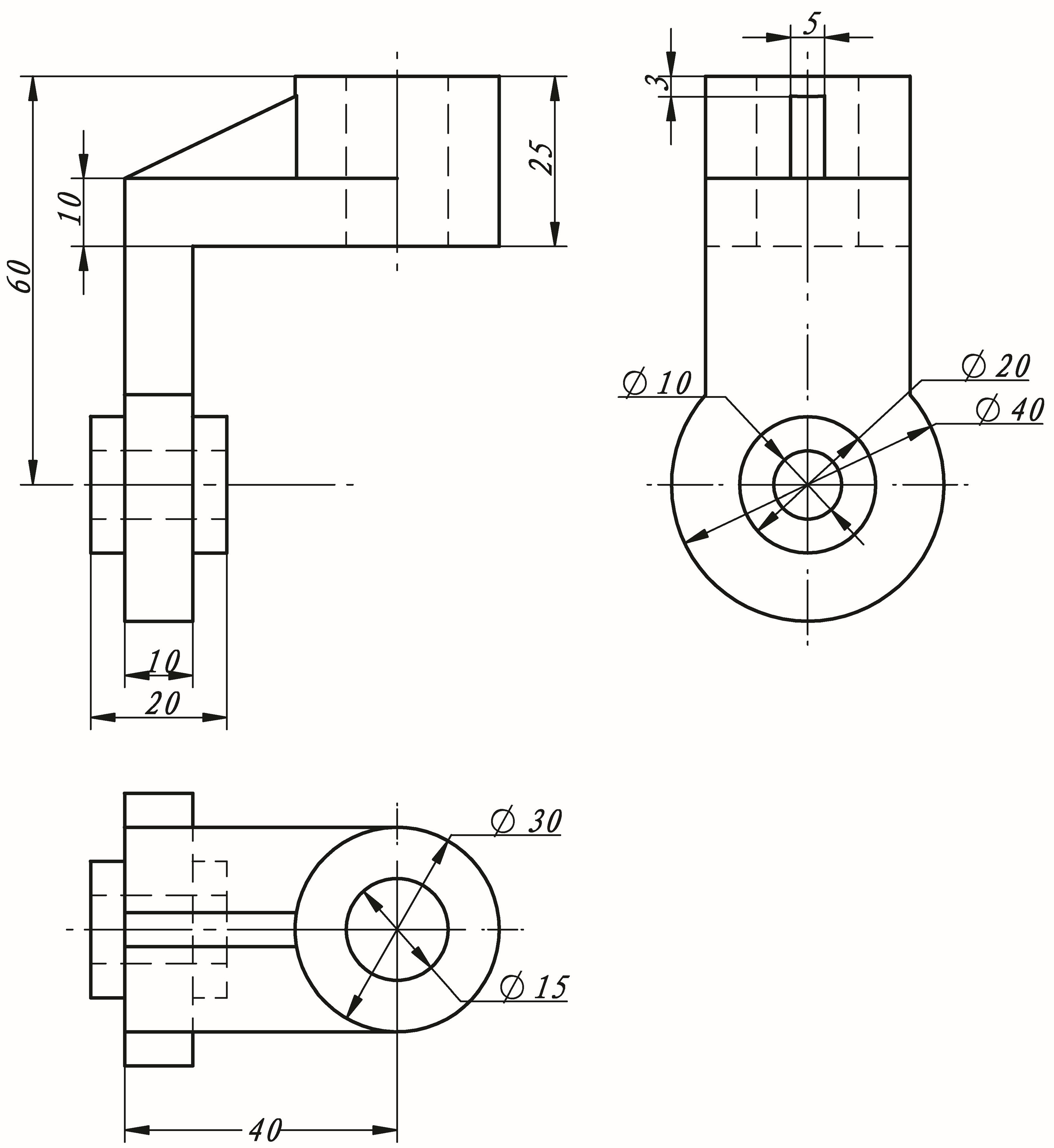

练练手
