学习要点

l  直线、圆弧、直槽口等草图绘制命令

l  镜向命令

l  拉伸凸台/基体命令

l  相切、平行、对称几何关系

相关知识

l  拉伸凸台/基体：通过将 3D 对象从 2D 草图进行拉伸，基本上添加了第三维而生成特征。 拉伸可以是基体（这种情形总是添加材料）、凸台（此情形添加材料，通常是在另一基体上）。

l  镜向：沿面或基准面镜向，生成一个特征（或多个特征）的复制。您可选择特征或您可选择构成特征的面（在零件中，您可镜像面、特征和实体；在装配体中，您可镜像装配体特征）。如果您修改原始特征（源特征），则镜向的复制也将更新以反映其变更。

l  直槽口：内含直槽口、中心点直槽口、三点圆弧槽口和中心点圆弧槽口等四种槽口类型，选择不同的类型生成相应的槽口。

任务延展

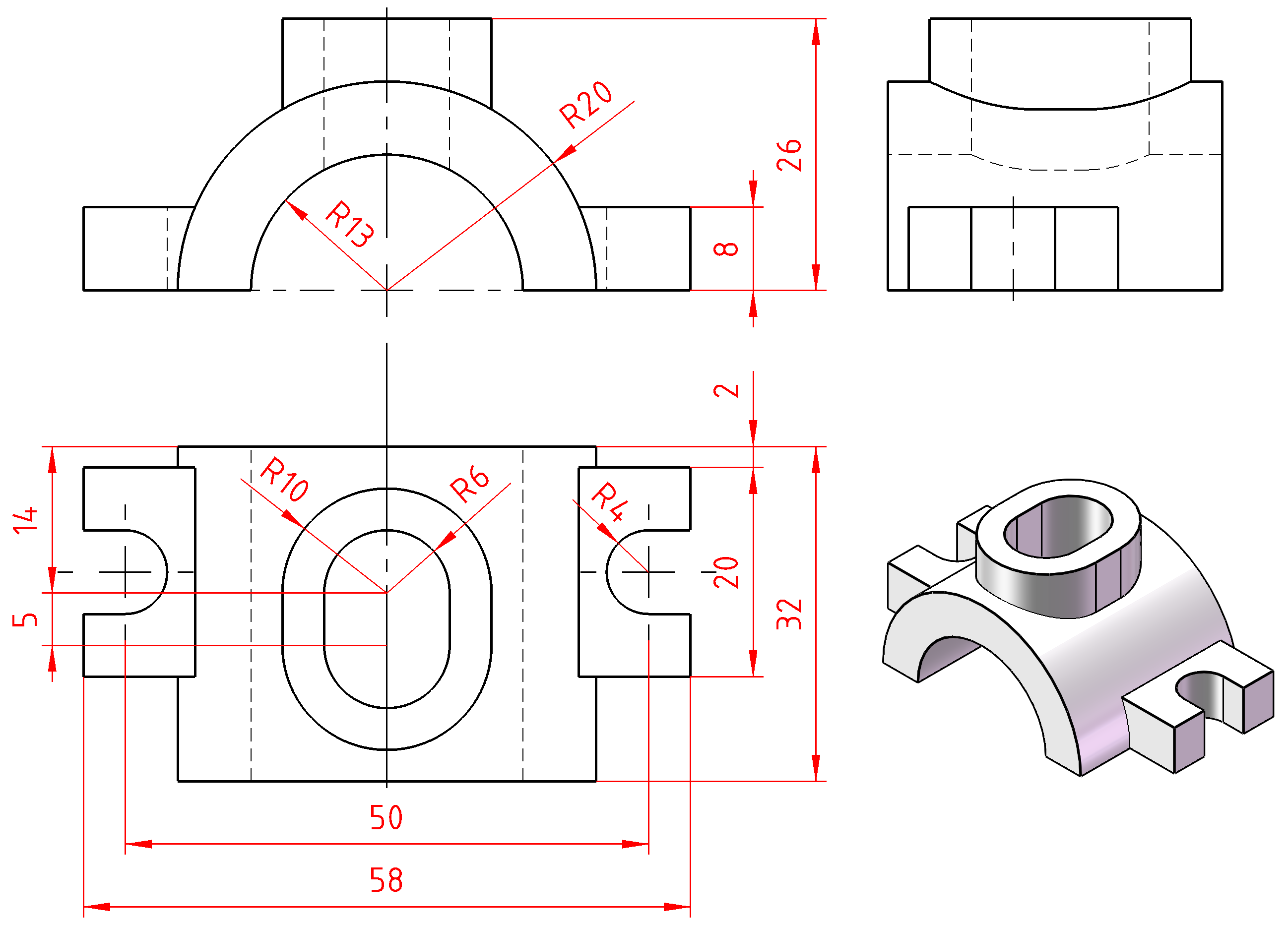

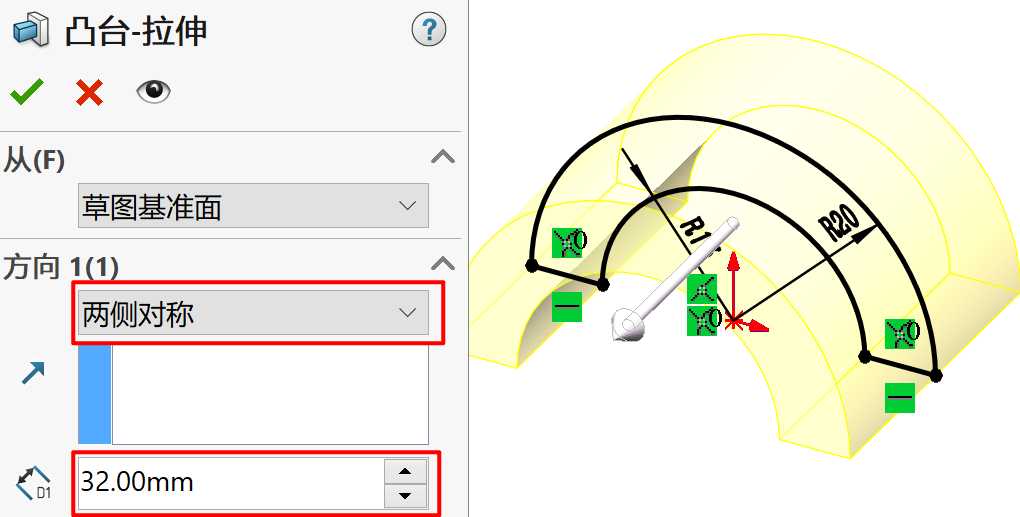

1、拉伸凸台/基体

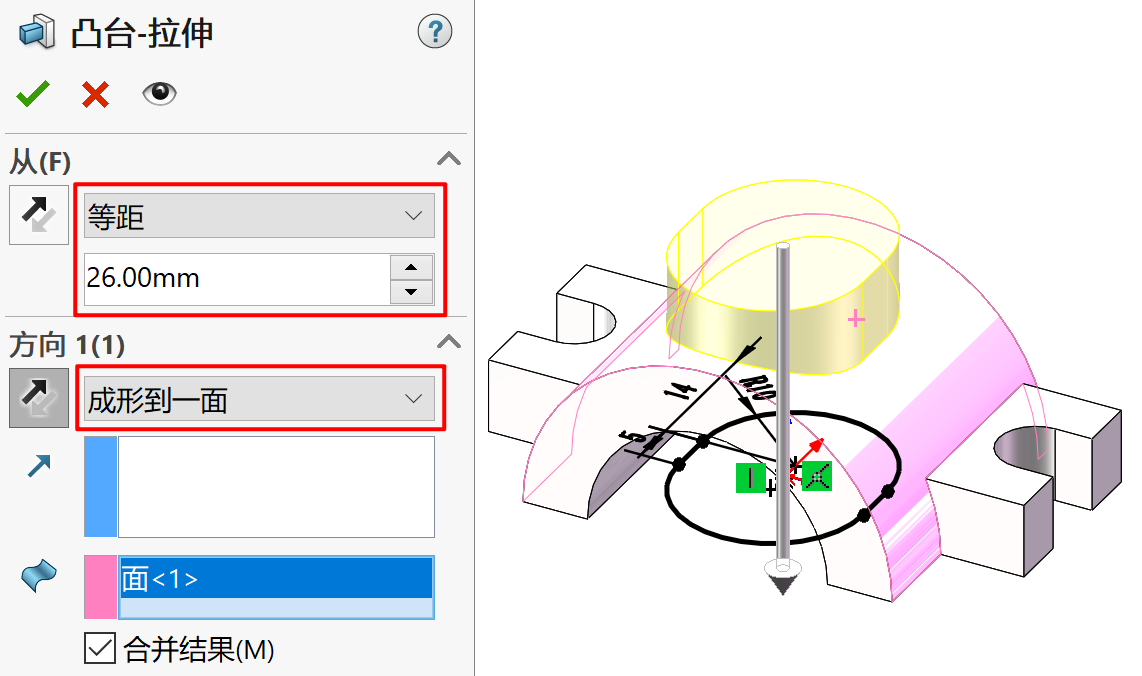

2、拉伸凸台/基体

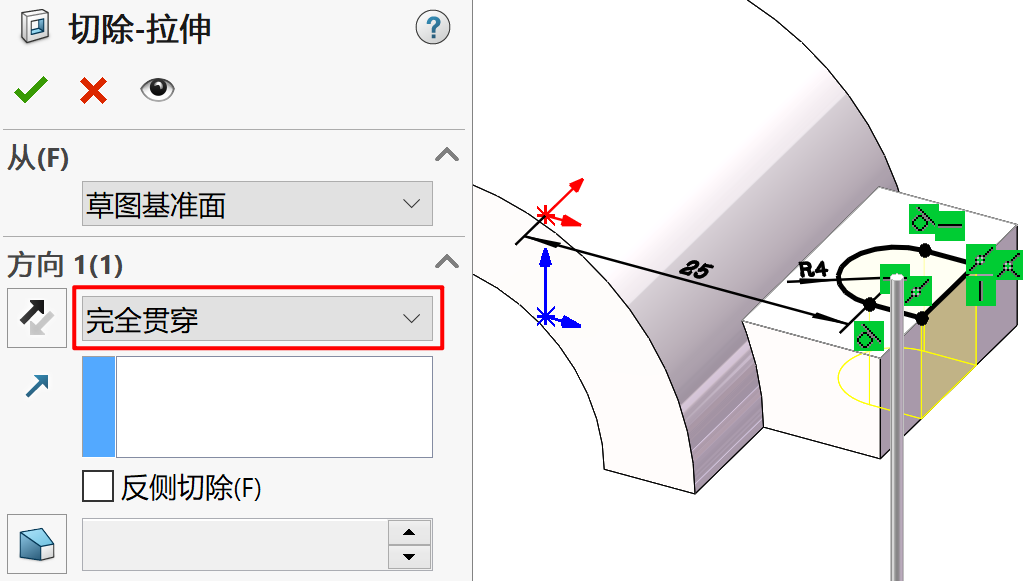

3、拉伸切除

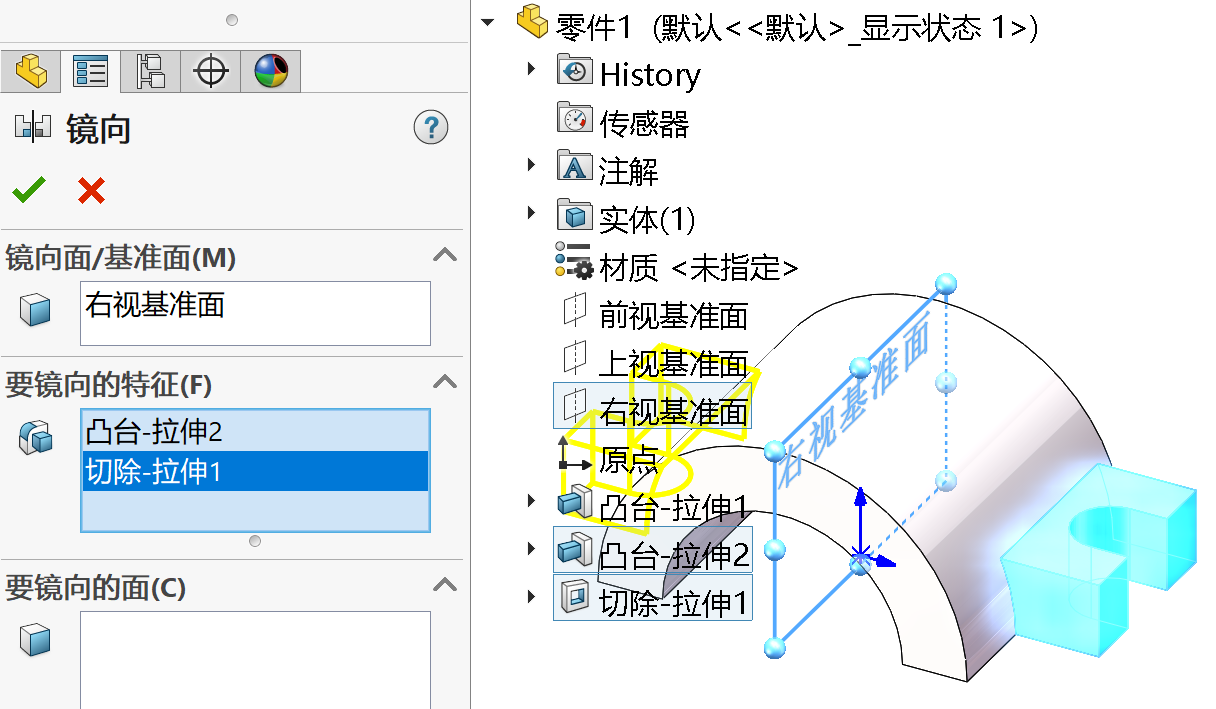

4、镜向

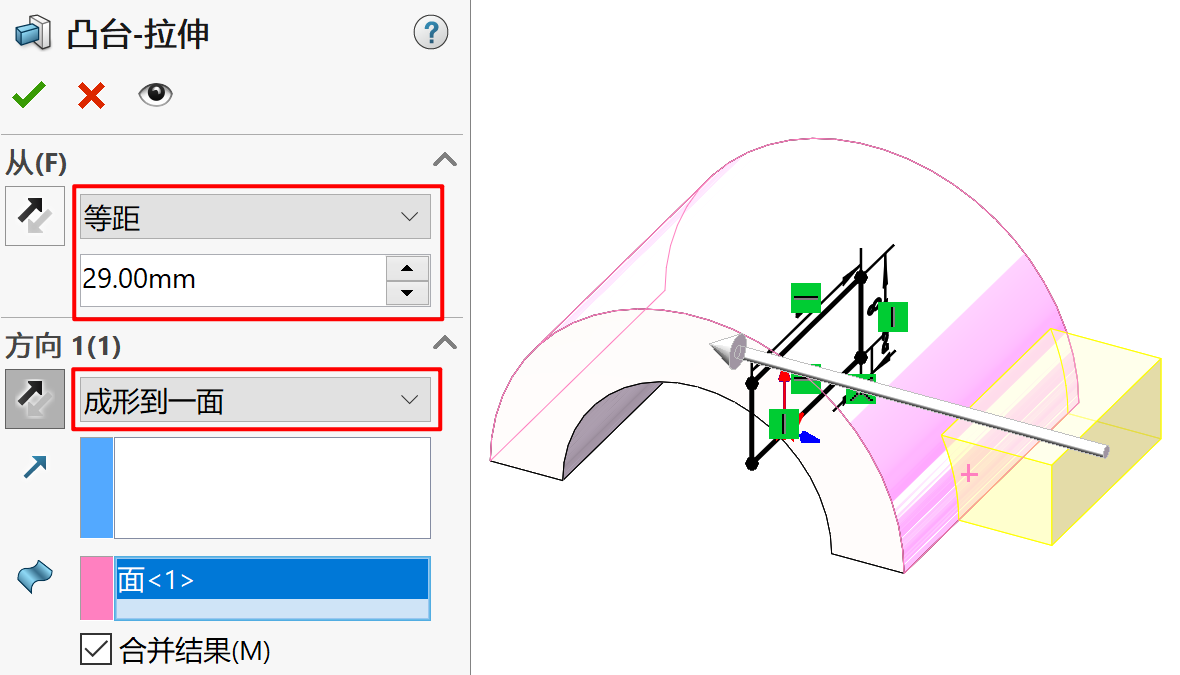

5、拉伸凸台/基体

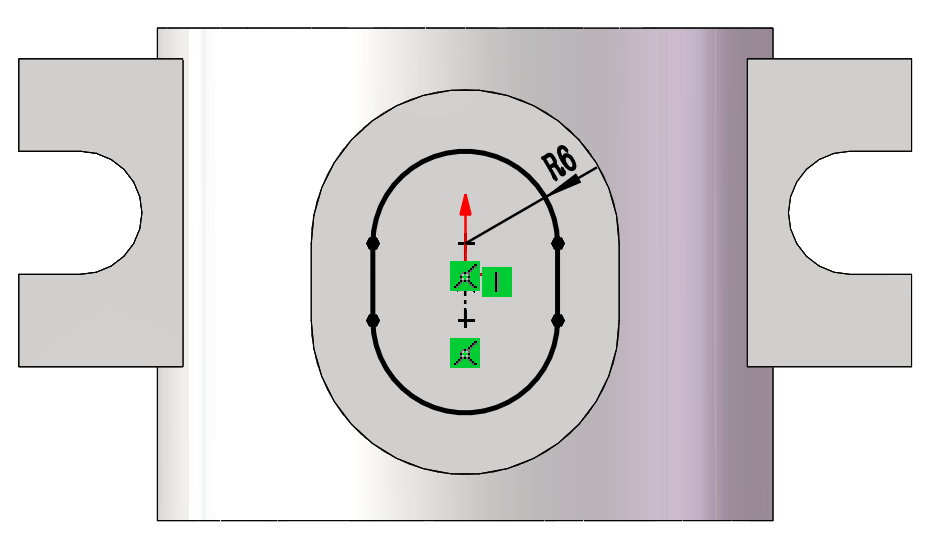

6、拉伸切除

练练手
