学习要点

l  圆、矩形草图绘制命令

l  绘制圆角命令

l  线性阵列、圆周阵列命令

l  同心几何关系

相关知识

l  线性阵列：沿一条或两条直线路径以线性阵列的方式，生成一个或多个特征的多个实例。如果您在属性管理器中选择“延伸视象属性”，则阵列实例会继承原始特征的视象属性，默认选中该项。

l  圆周阵列：绕一轴心以圆周阵列的方式，生成一个或多个特征的多个实例。您可以从源几何图形在两个方向上以对称或非对称方式创建圆周阵列。当源项目未在阵列圆弧端点上时，这将尤其有用。

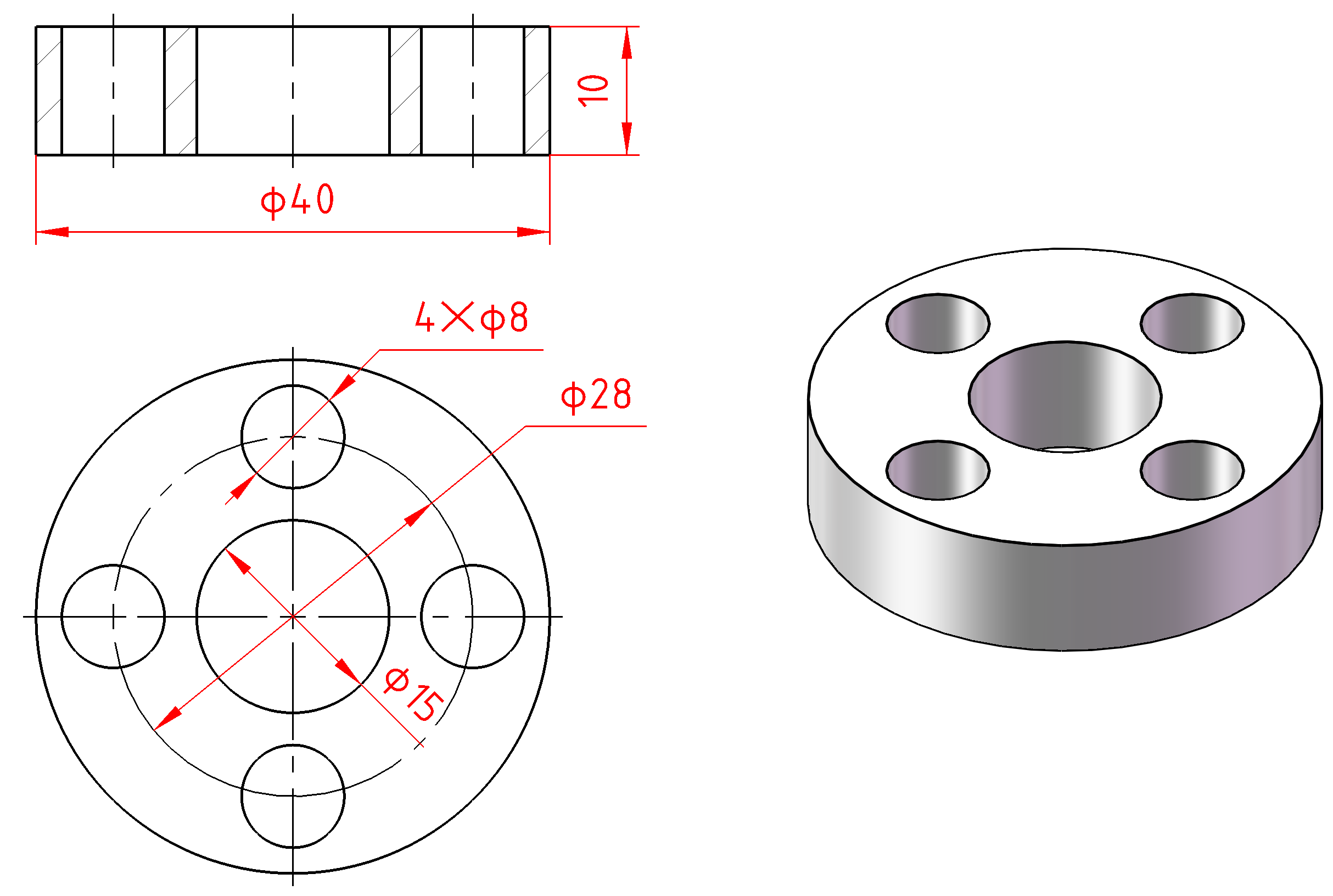

任务延展

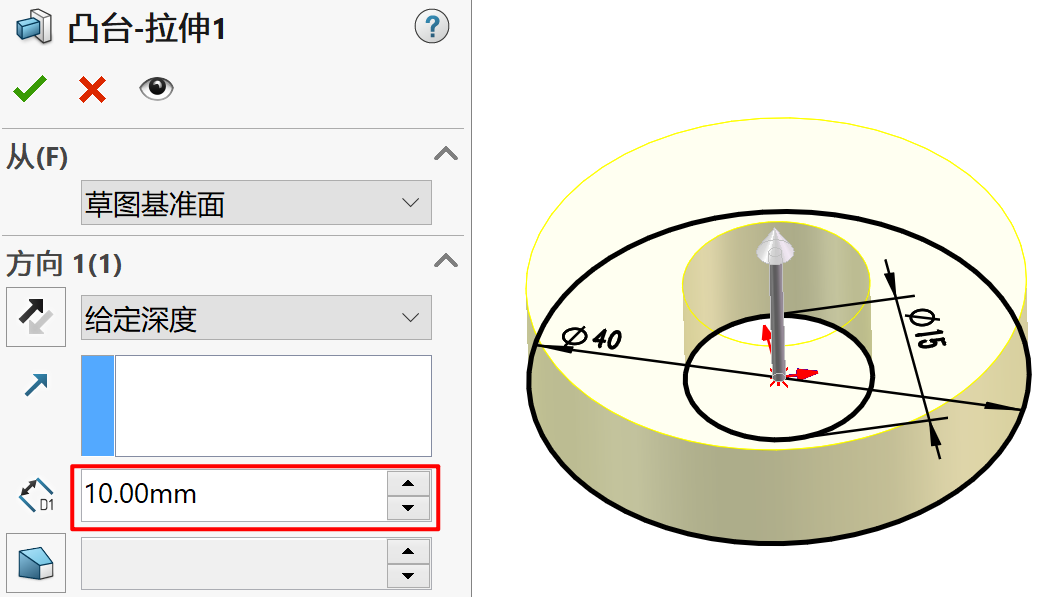

1、拉伸凸台/基体

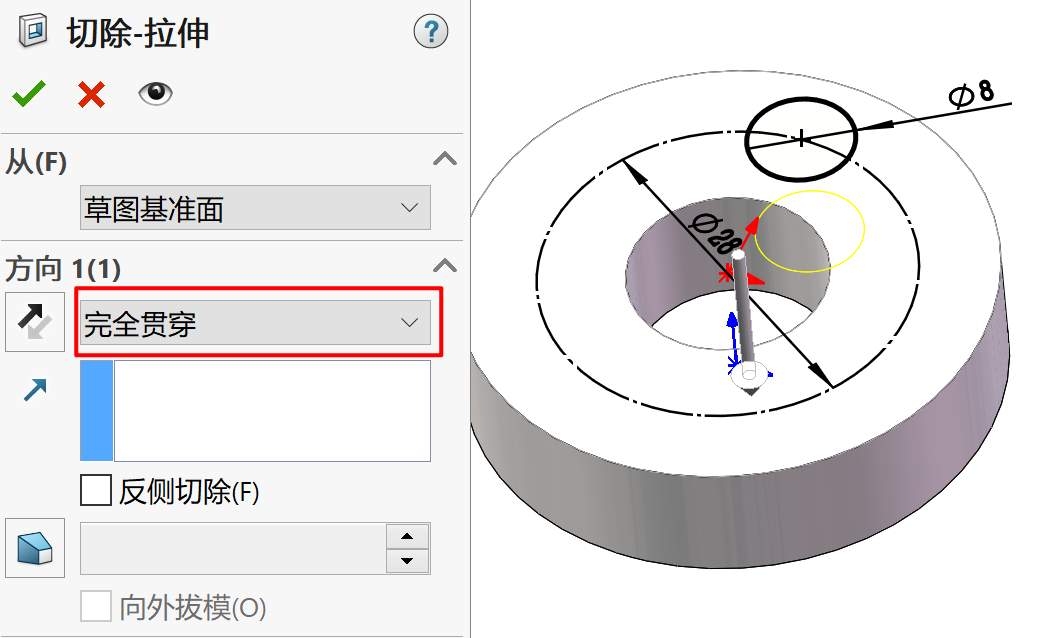

2、拉伸切除

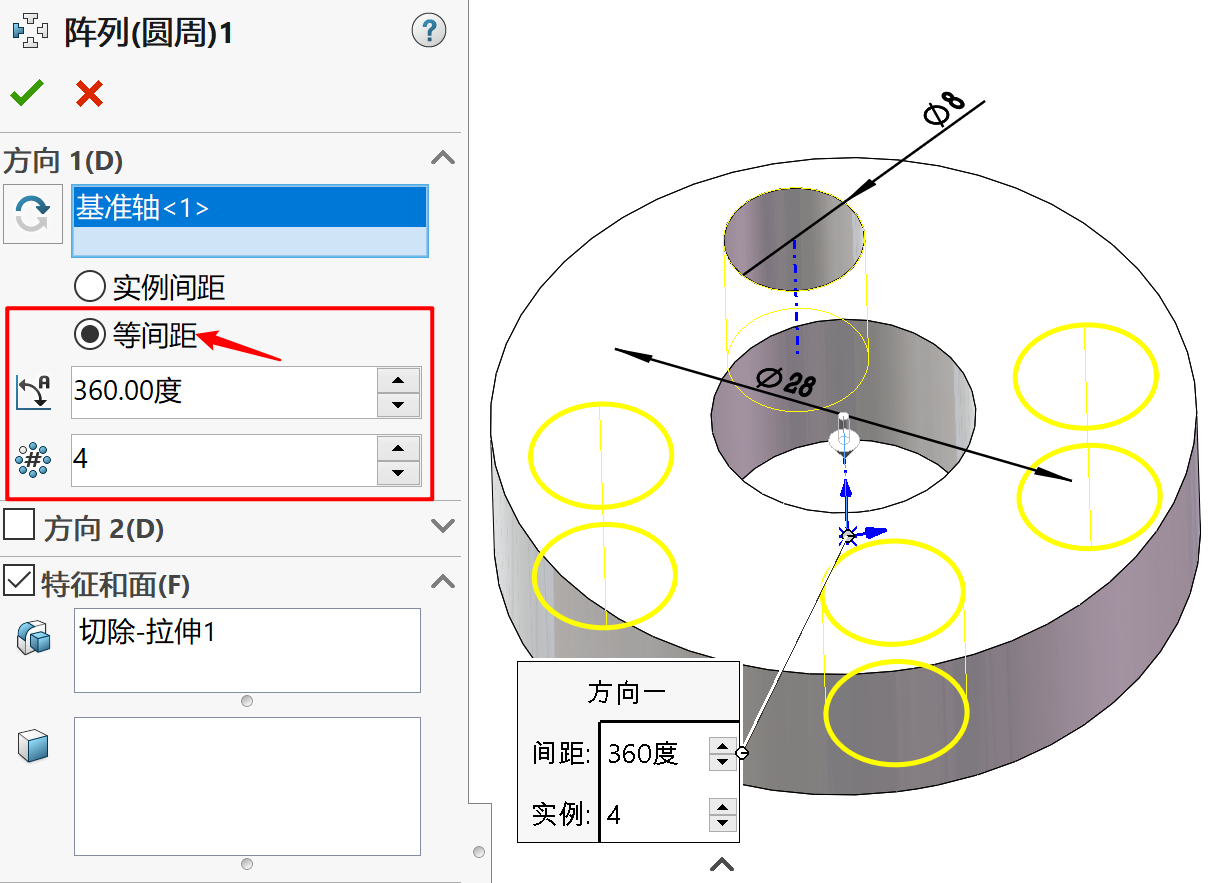

3、圆周阵列

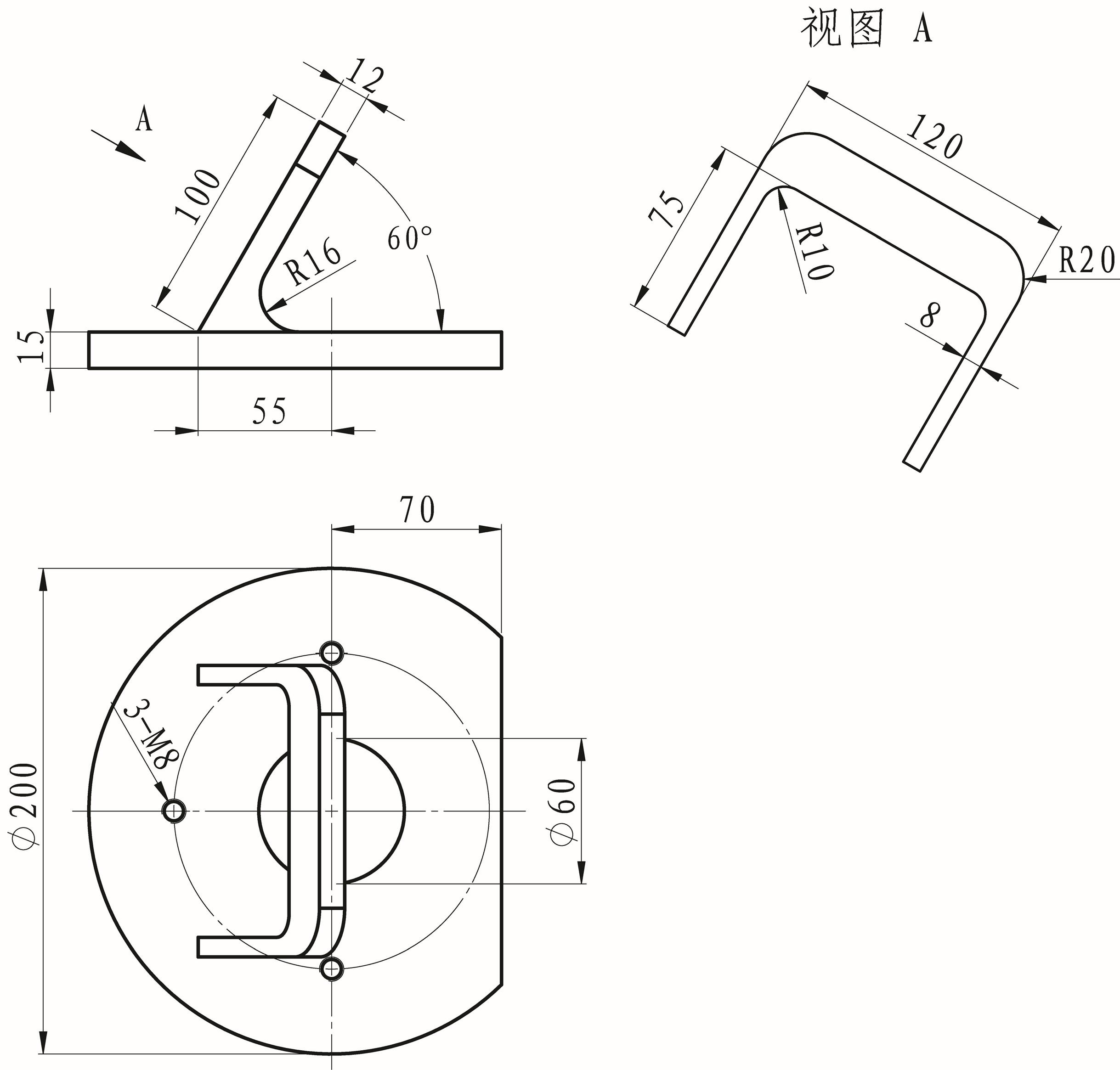

练练手
