学习要点

l  直线、矩形等草图绘制命令

l  镜向实体命令

l  拉伸/切除、圆角命令

l  平行、对称几何关系

相关知识

l  拉伸切除 ：切除是从零件或装配体上移除材料的特征，常用封闭草图实现切除效果。

l  镜向实体 ：以镜像平面上预先存在的 2D 草图实体，然后选择镜向所绕实体。当您生成镜向实体时，SolidWorks 软件会在每一对相应的草图点（镜向直线的端点、圆弧的圆心等等）之间应用一对称关系。如果您更改被镜向的实体，则其镜向图像也会随之更改。

l  圆角 ：圆角是在零件上生成一个内圆角或外圆角面。您可以为一个面的所有边线、所选的多组面、所选的边线或边线环生成圆角。

一般而言，在生成圆角时最好遵循以下规则：

 在添加小圆角之前添加较大圆角。当有多个圆角会聚于一个顶点时，先生成较大的圆角。

 在生成圆角前先添加拔模。如果您要生成具有多个圆角边线及拔模面的铸模零件，在大多数的情况下，您应在添加圆角之前添加拔模特征。

 最后添加装饰用的圆角。在大多数其它几何体定位后尝试添加装饰圆角。如果您越早添加它们，则系统需要花费越长的时间重建零件。

 如要加快零件重建的速度，请使用一个单一圆角操作来处理需要相同半径圆角的多条边线。然而，如果您改变此圆角的半径，则在同一操作中生成的所有圆角都会改变。

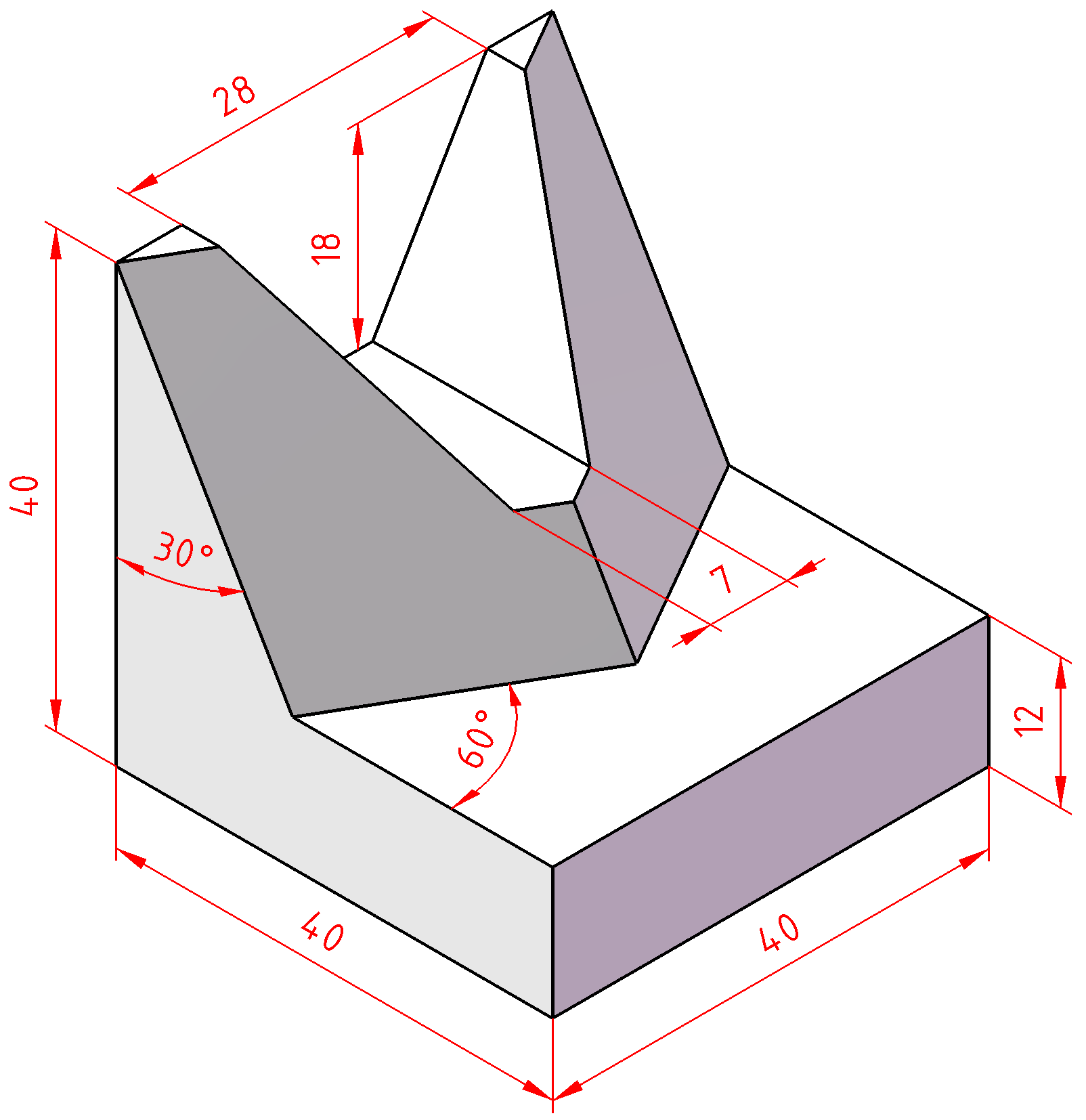

任务延展

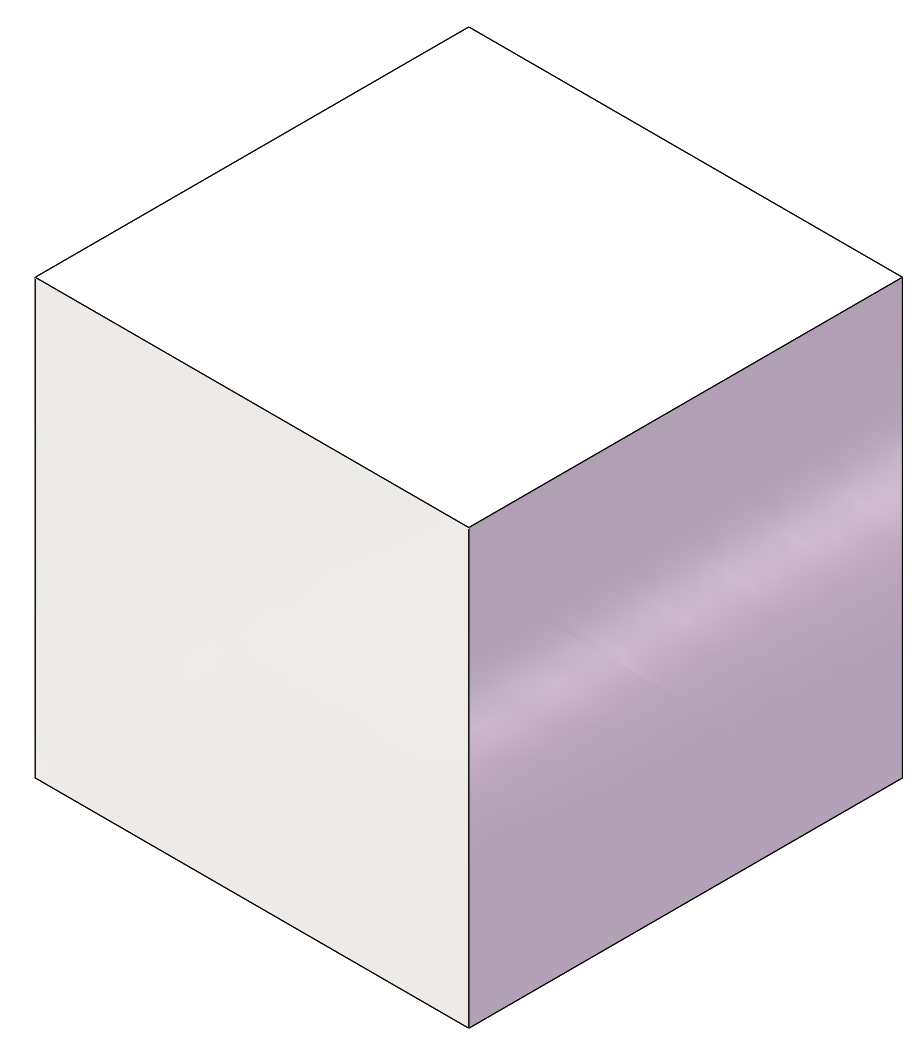

1、拉伸凸台/基体

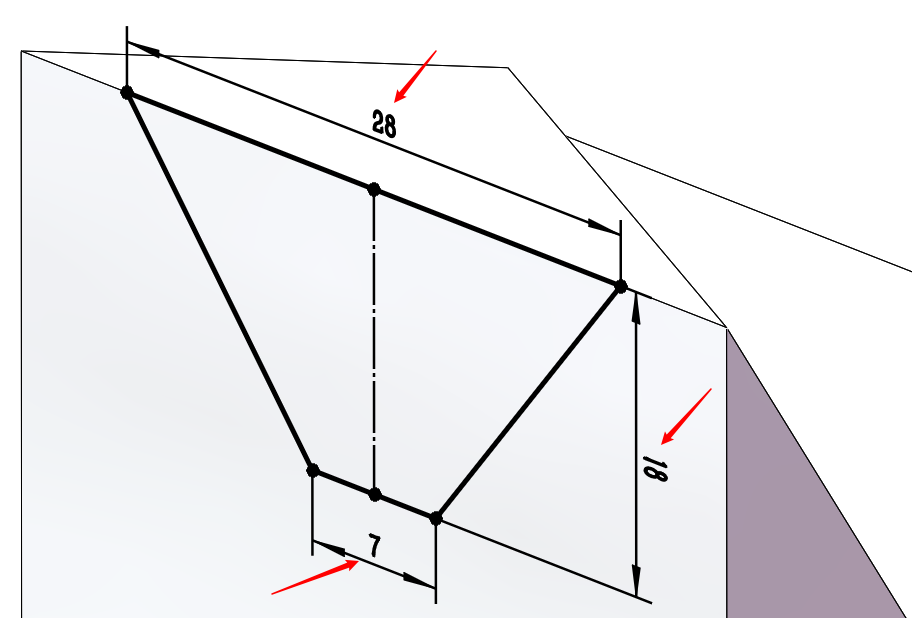

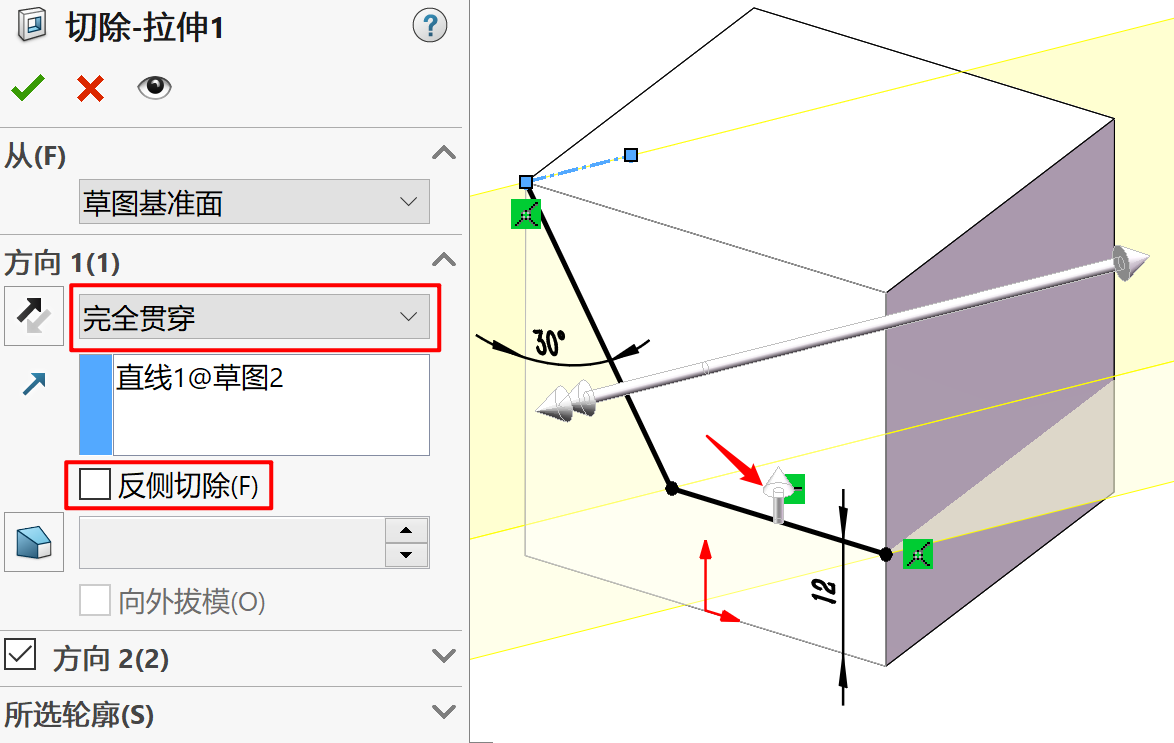

2、拉伸切除

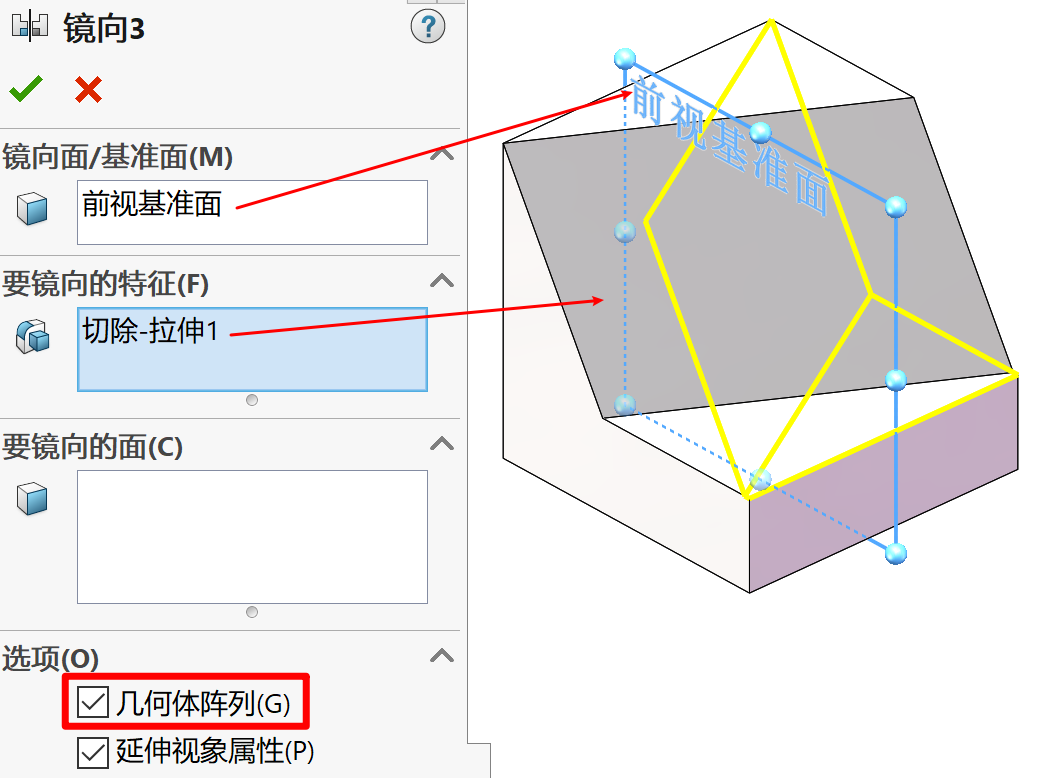

3、镜向

4、拉伸切除

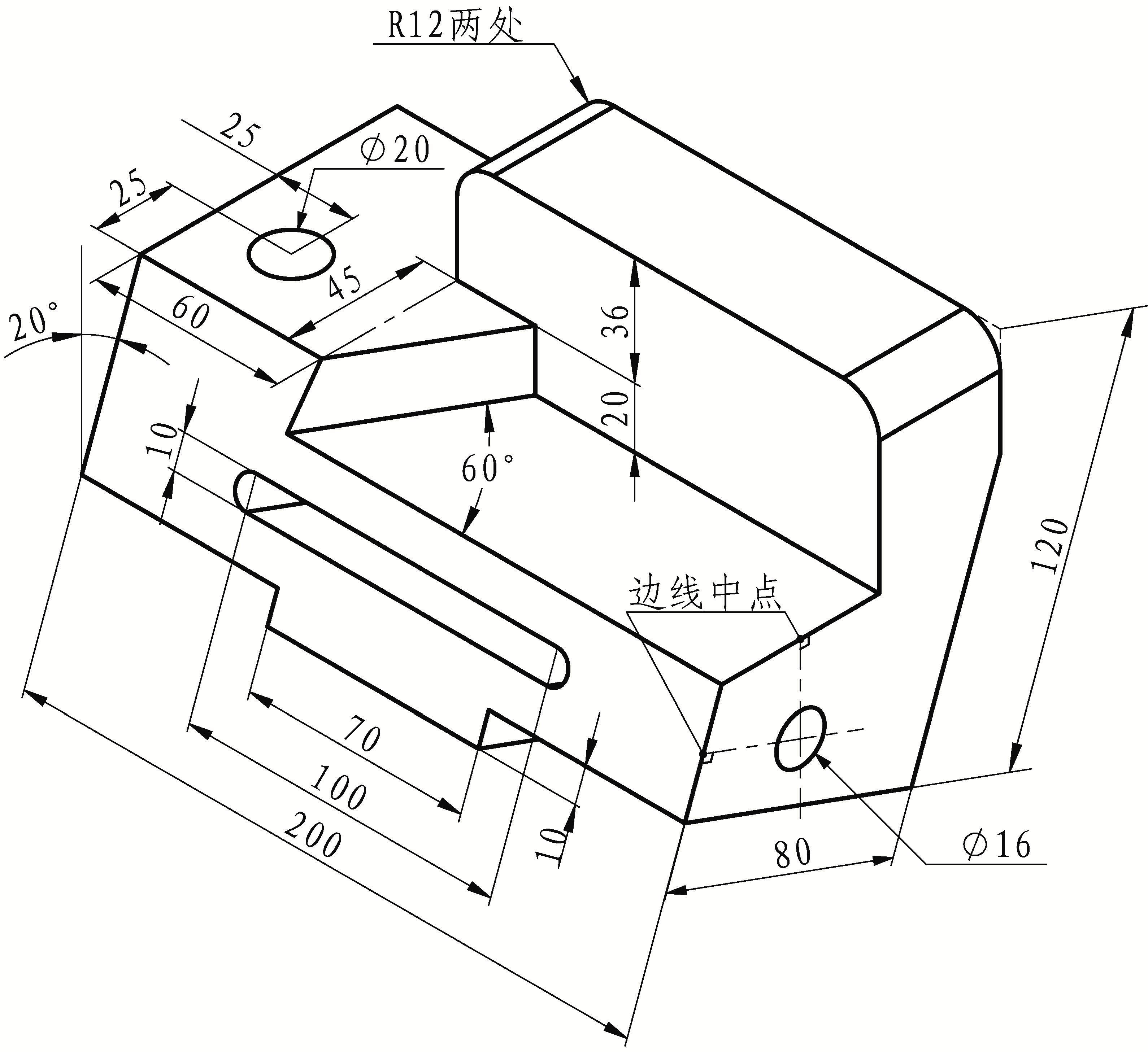

练练手
