学习要点

l  软件界面

l  直线、矩形、圆、切线弧等草图绘制命令

l  拉伸/切除命令

l  中点重合、相等几何关系

相关知识

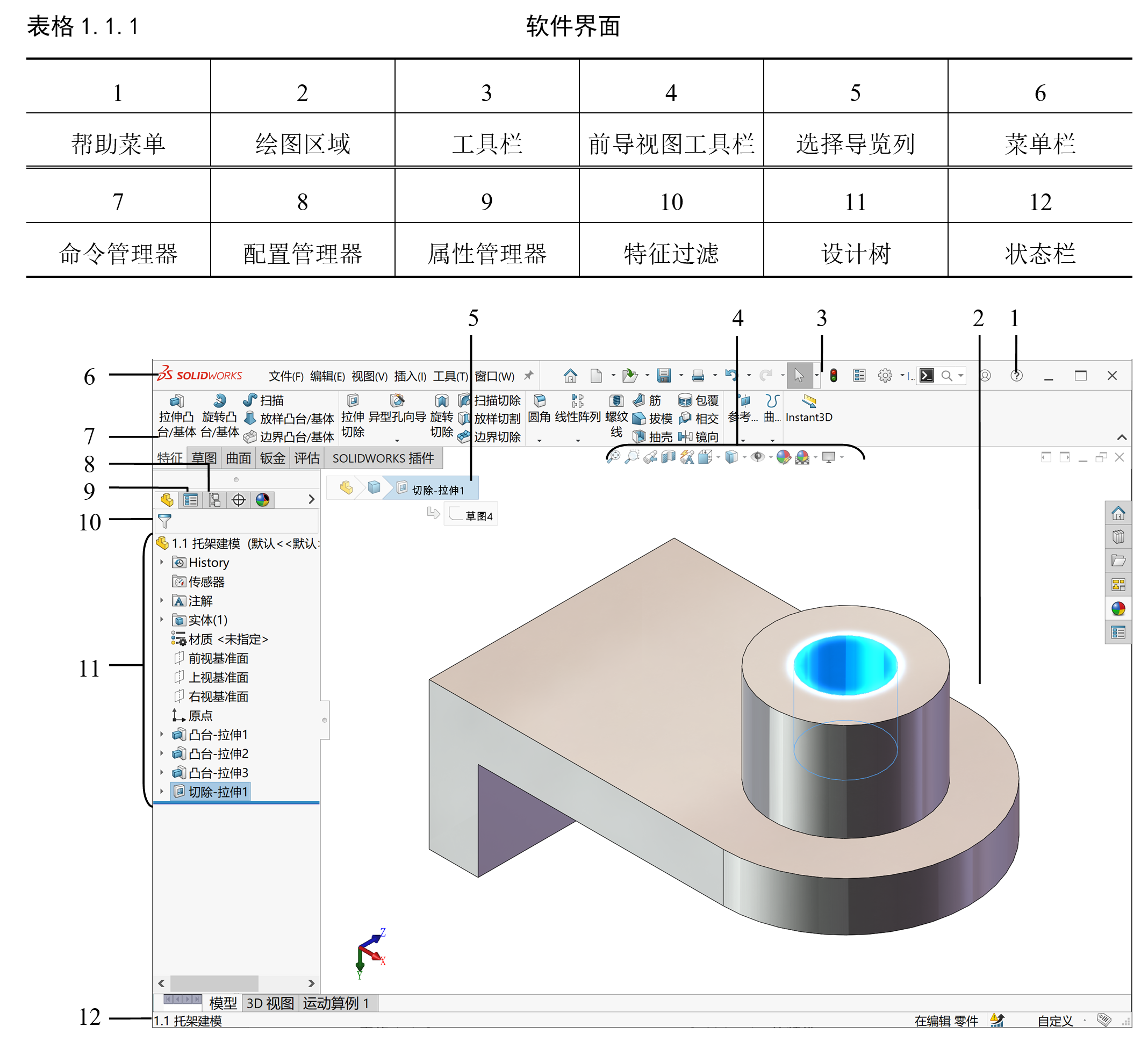

l  软件界面：各部分介绍。

l  Solidworks的特性：

1、Solidworks的实体造型似乎就是搭积木，通过一些简单的模型构建方法，如拉伸来生成实体零件。但建模的次序需要按照零件形态进行规划，仔细斟酌方可确定。虽然是积木搭建方式，但截面形态需要十分精确，因此草图是不能跨越的学习阶段。

2、工程图视图直接由三维模型投影而来，而且工程图和实体模型之间保持同步变化，有效规避了数据冲突。因此，学习Solidworks，不仅应该掌握如何构建模型实体，而且还应学会生成国标工程图。

3、熟练掌握软件的基本操作是快捷应用软件的基础，因此，熟练掌握鼠标的基本操作尤为重要：左键选定目标；右键快捷菜单；按下中键并拖动旋转实体（配合Ctrl键平移实体）；滚动中键缩放实体。

l  拉伸凸台/基体：

通过将 3D 对象从 2D 草图进行拉伸，基本上添加了第三维而生成特征。 拉伸可以是基体（这种情形总是添加材料）、凸台（此情形添加材料，通常是在另一基体上）。

l  拉伸切除：

切除是从零件或装配体上移除材料的特征，常用封闭草图实现切除效果。

任务延展

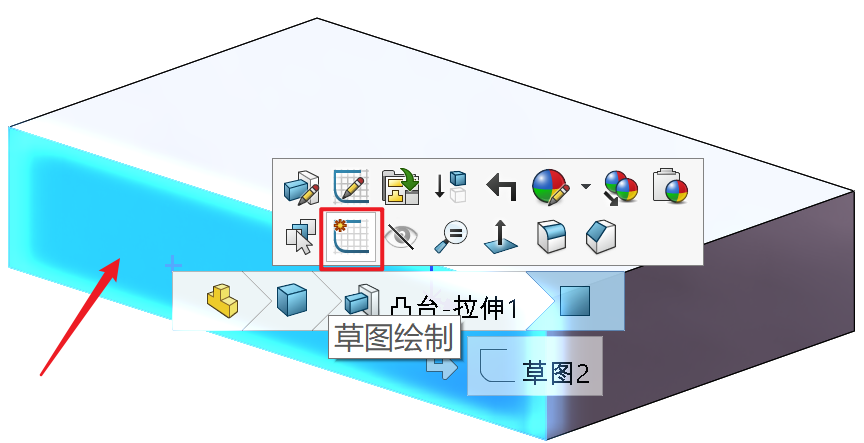

1、拉伸凸台/基体

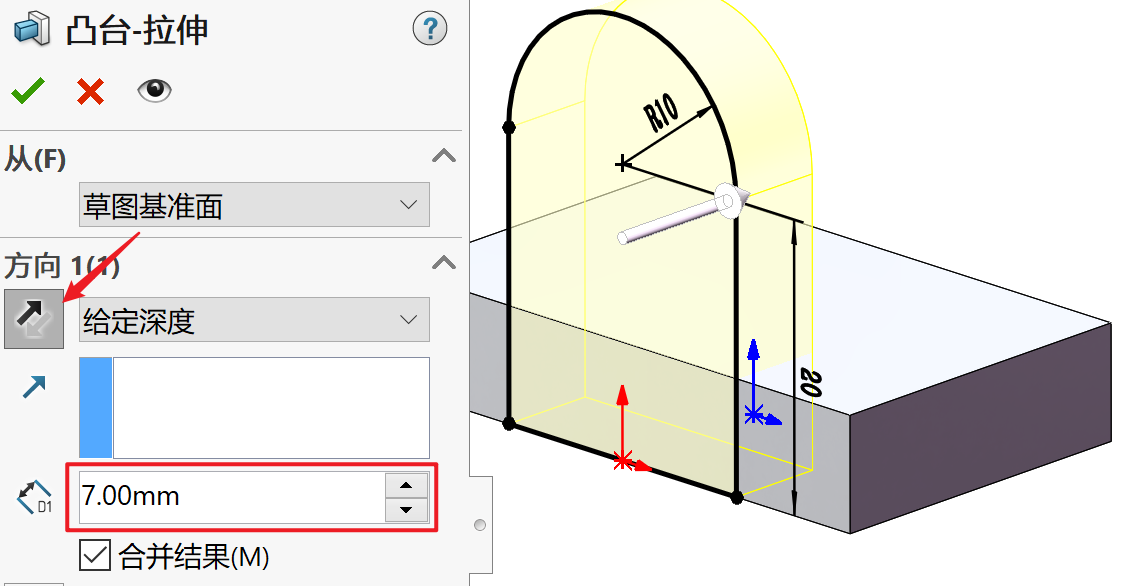

2、拉伸凸台/基体

3、拉伸切除

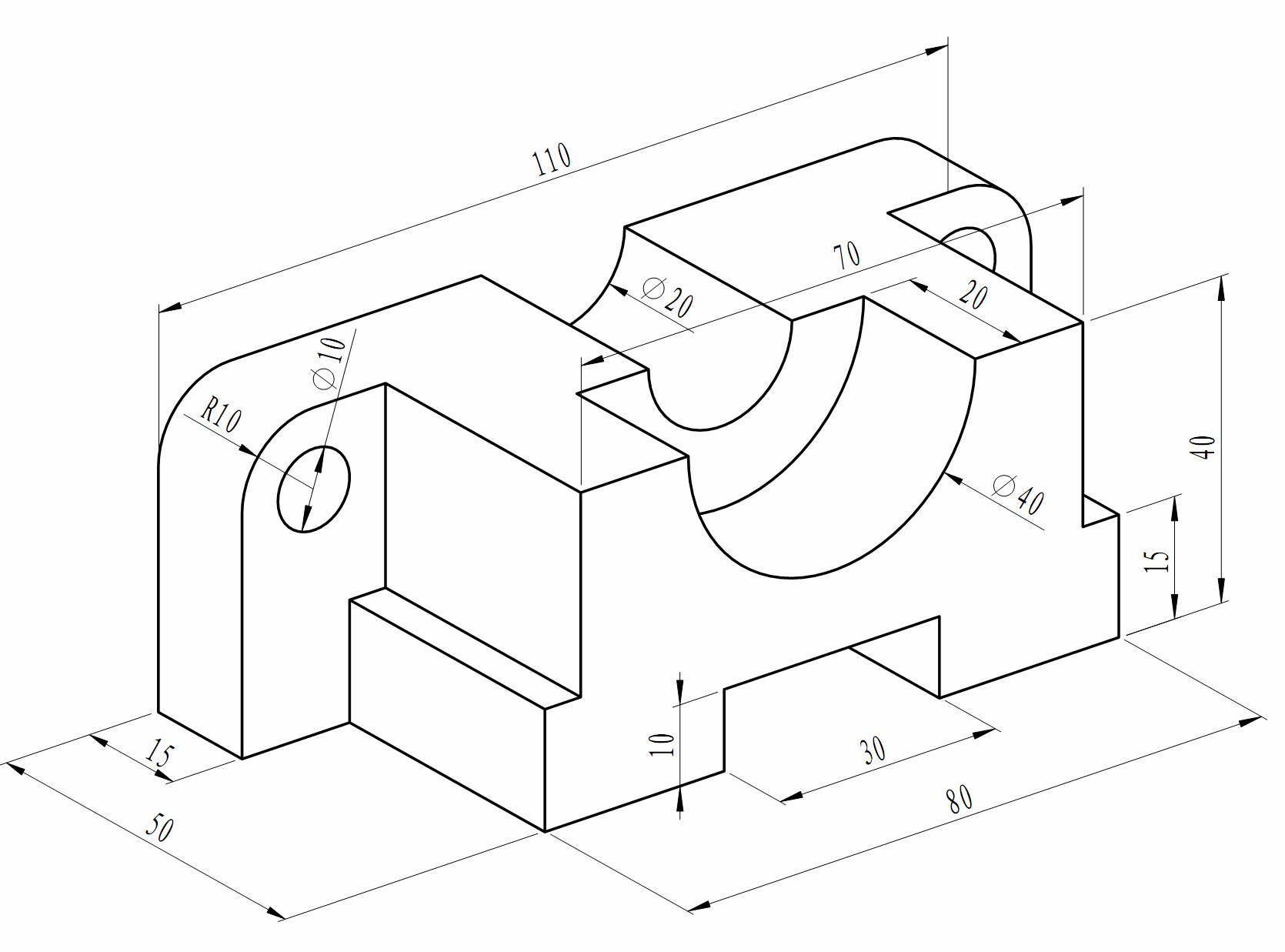

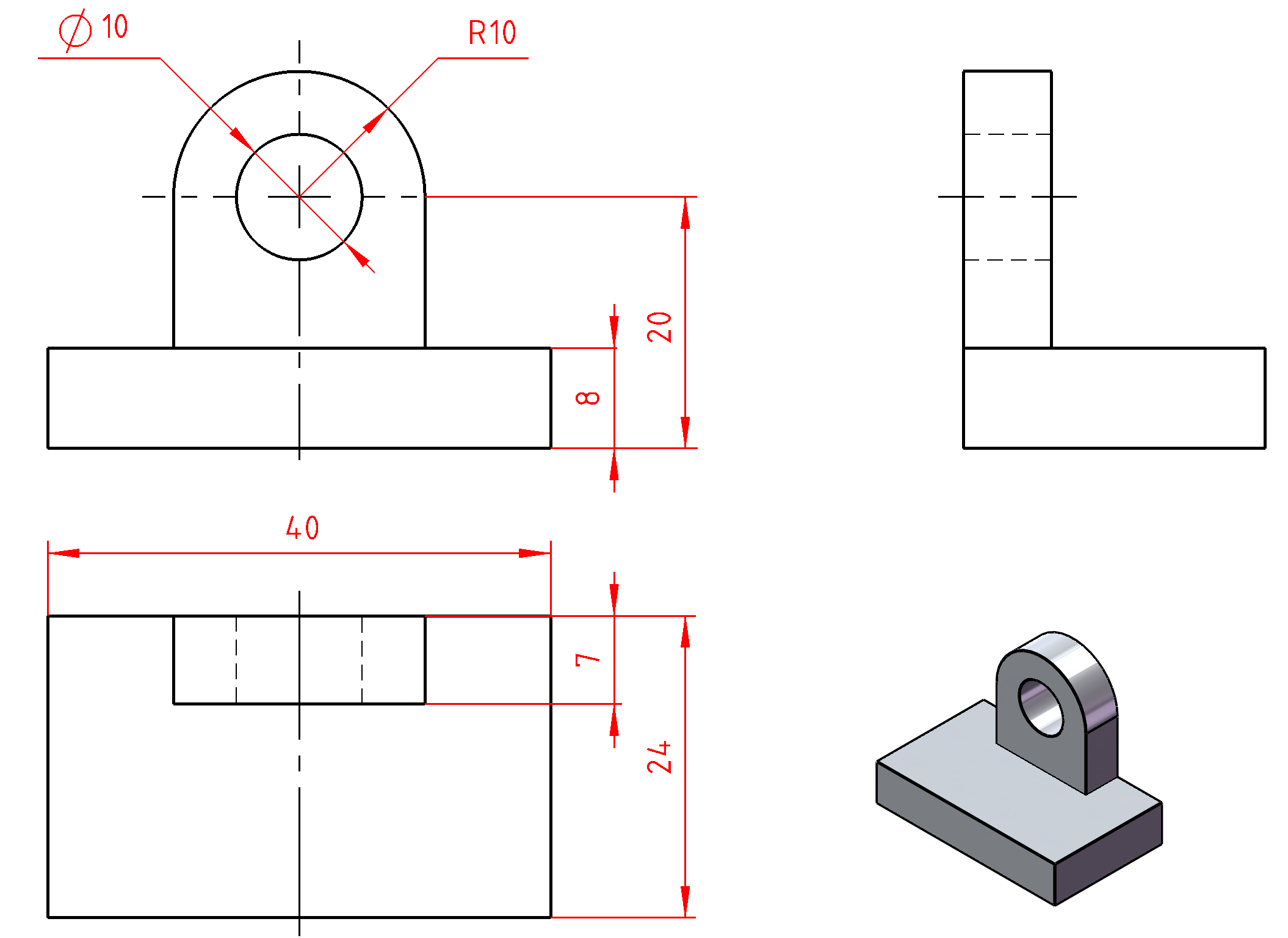

练练手
