拓展训练

 【作业01】

04_作业_双视图草图拉伸支架


所用UG工具：草图平面  草图工具 拉伸属性


【题目】

请用UG草图功能绘制支架模型，拉伸求和得到支架模型。

【问题】

1.图中黄色区域面积是多少？

2.模型体积是多少？

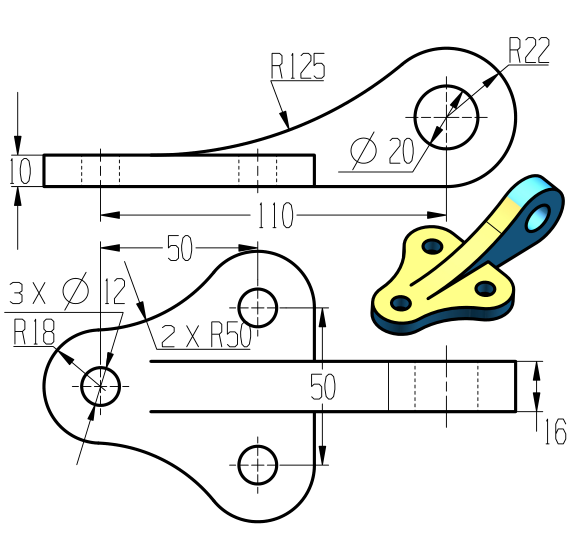

【题图】



【绘制视频】


 【作业02】

04_作业_钳口板建模


所用UG工具：草图平面  草图工具 选择过滤

【题目】

请用UG草图功能绘制如图钳口板模型，注意钳口处加厚、两侧拉伸。

【问题】

1.草图曲线总长多少？

2.黄色区域面积是多少？

3.模型体积是多少？

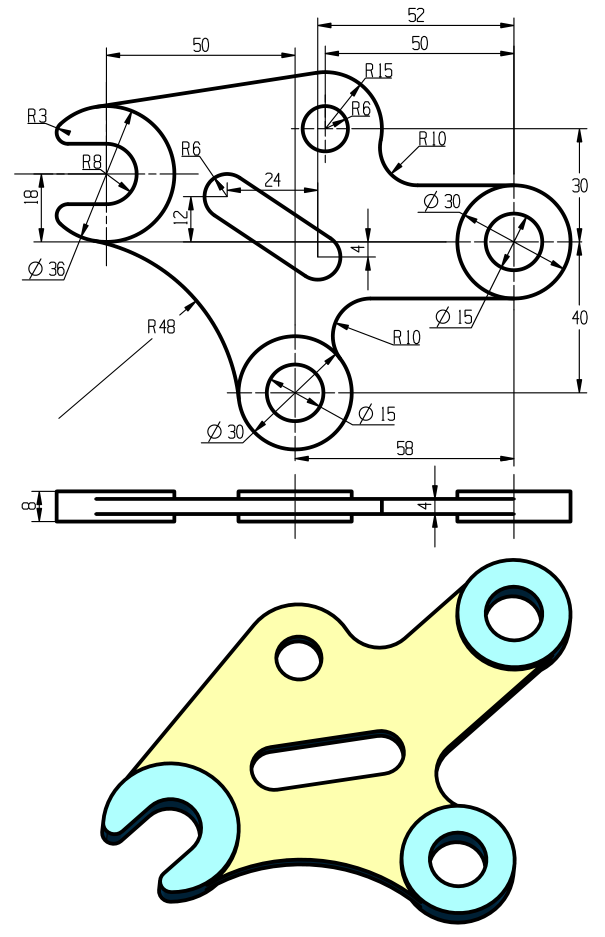

【题图】

【绘制视频】
