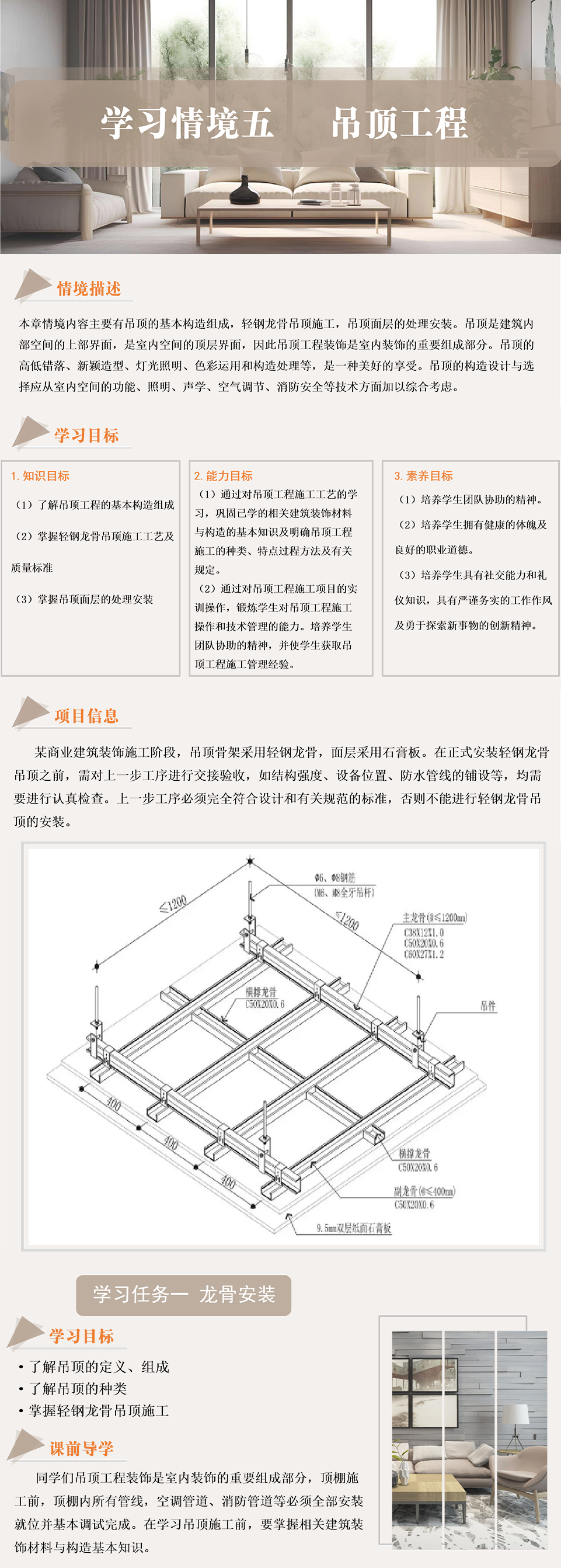

◎知识链接

吊顶又称悬吊式顶棚，是指在建筑物结构层下部悬吊由骨架及饰面板组成的装饰构造层。按使用材料分为轻钢龙骨吊顶、铝合金龙骨吊顶、木龙骨吊顶、石膏板吊顶、金属装饰板吊顶、装饰板吊顶和采光板吊顶。

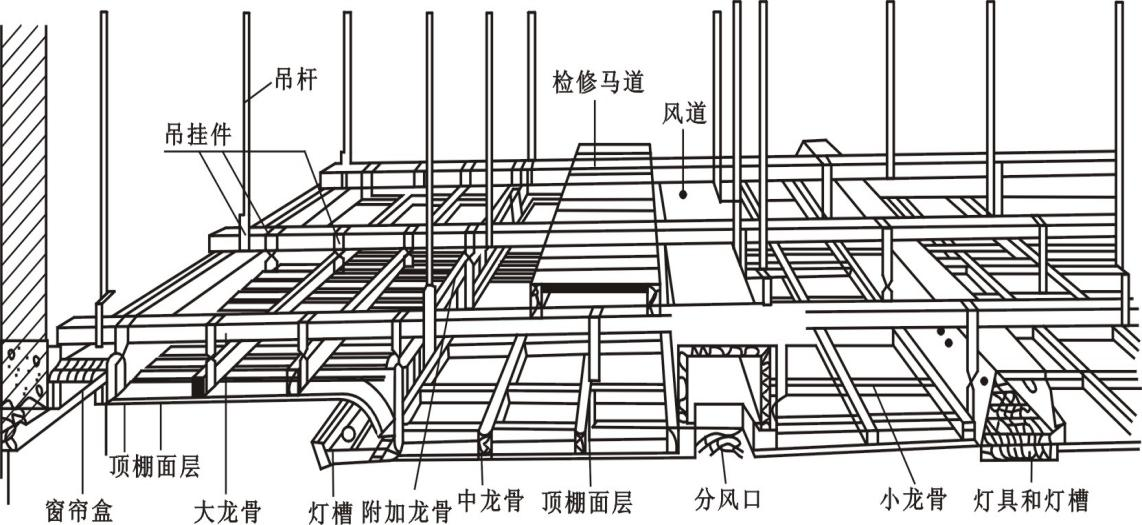

吊顶顶棚主要是由悬挂系统、龙骨架、饰面层及其相配套的连接件和配件组成，其构造如图所示。

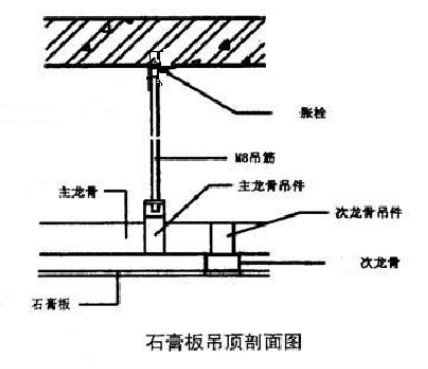

             吊顶装配示意

（一）吊顶悬挂系统及结构形式

吊顶悬挂系统包括吊杆(吊筋)、龙骨吊挂件，通过它们将吊顶的自重及其附加荷载传递给建筑物结构层。

吊顶悬挂系统的形式较多，可视吊顶荷载要求及龙骨种类而定，图5.1为吊顶龙骨悬挂结构形式示例，其与结构层的吊点固定方式通常分上人型吊顶吊点和不上人型吊顶吊点两类，如图5.2、图5.3所示。

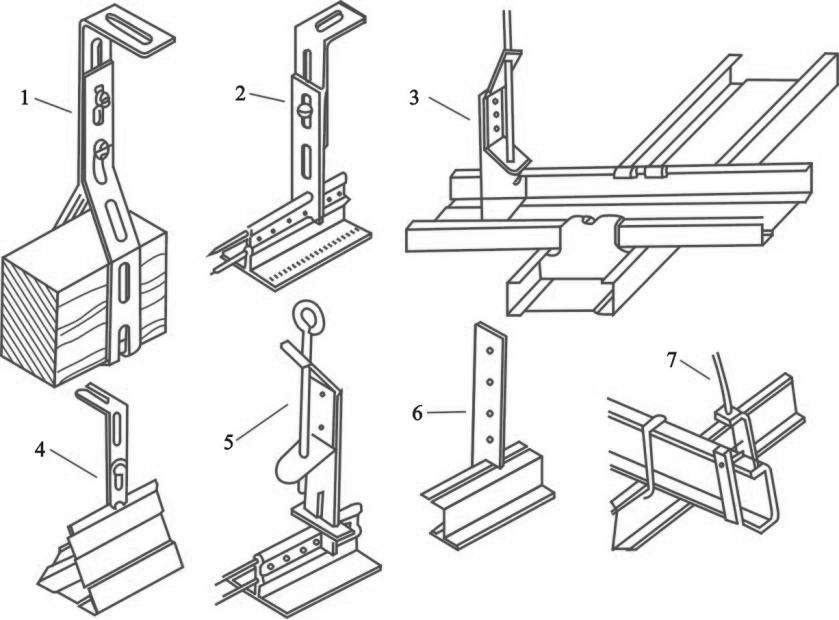

       图5.1　吊顶龙骨的悬挂结构形式示例

1—开孔扁铁吊杆与木龙骨；2—开孔扁铁吊杆与T形龙骨；

3—伸缩吊杆与U形龙骨；4—开孔扁铁吊杆与三角龙骨；

5—伸缩吊杆与T形龙骨；6—扁铁吊杆与H形龙骨；

7—圆钢吊杆悬挂金属龙骨

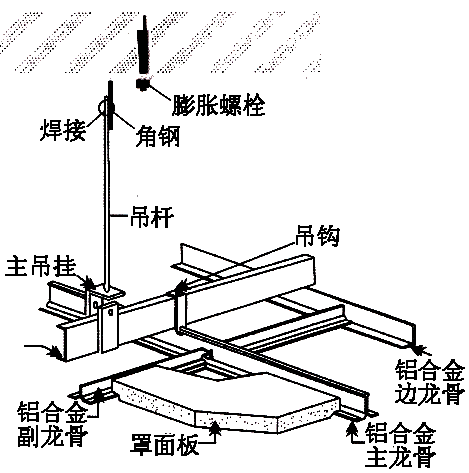

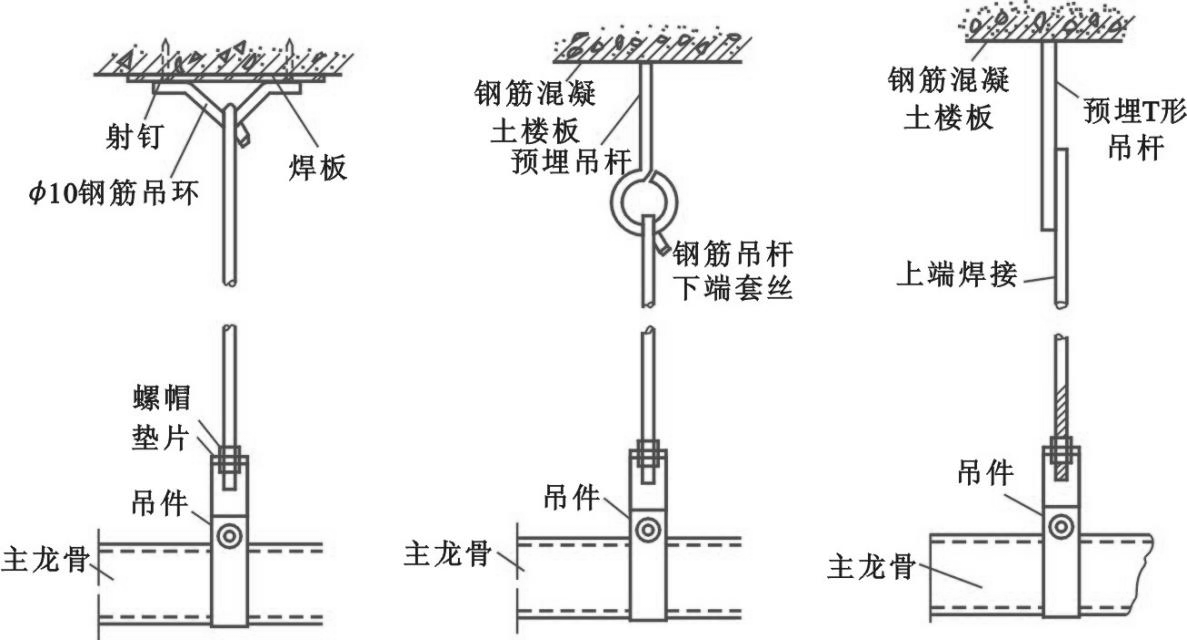

        图5.2　上人型吊顶吊点

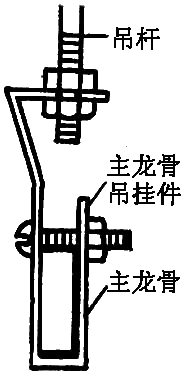

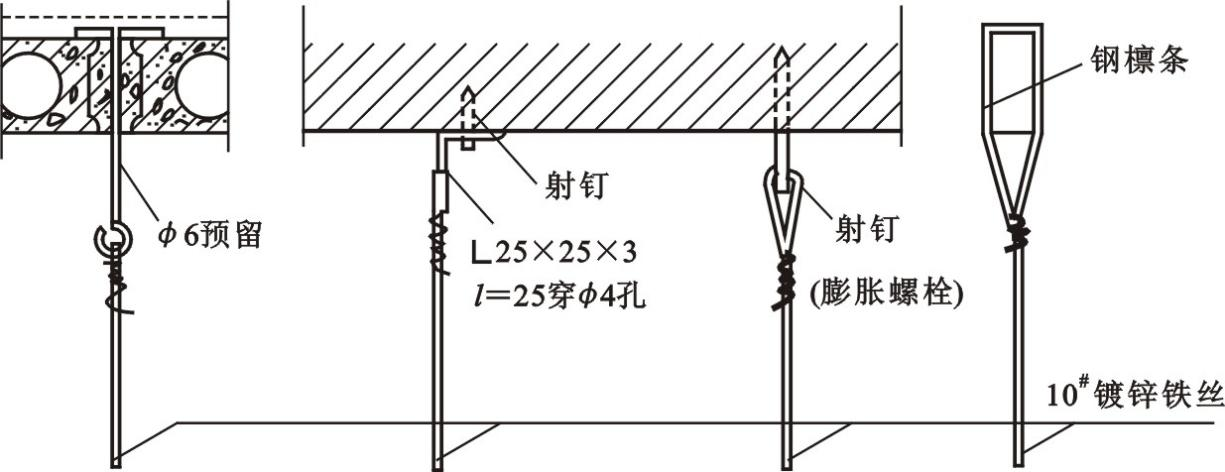

       图5.3　不上人型吊顶吊点

1.吊顶龙骨架

吊顶龙骨架由主龙骨、覆面次龙骨、横撑龙骨及相关组合件、固结材料等连接而成。吊顶造型骨架组合方式通常有双层龙骨构造和单层龙骨构造两种。

主龙骨是起主干作用的龙骨，是吊顶龙骨体系中主要的受力构件。次龙骨的主要作用是固定饰面板，为龙骨体系中的构造龙骨。常用的吊顶龙骨分为木龙骨和轻金属龙骨两大类。

（1）吊顶木龙骨架

吊顶木龙骨架是由木制的大、小龙骨拼装而成的吊顶造型骨架。当吊顶为单层龙骨时不设大龙骨，而用小龙骨组成方格骨架，用吊挂杆直接吊在结构层下部。

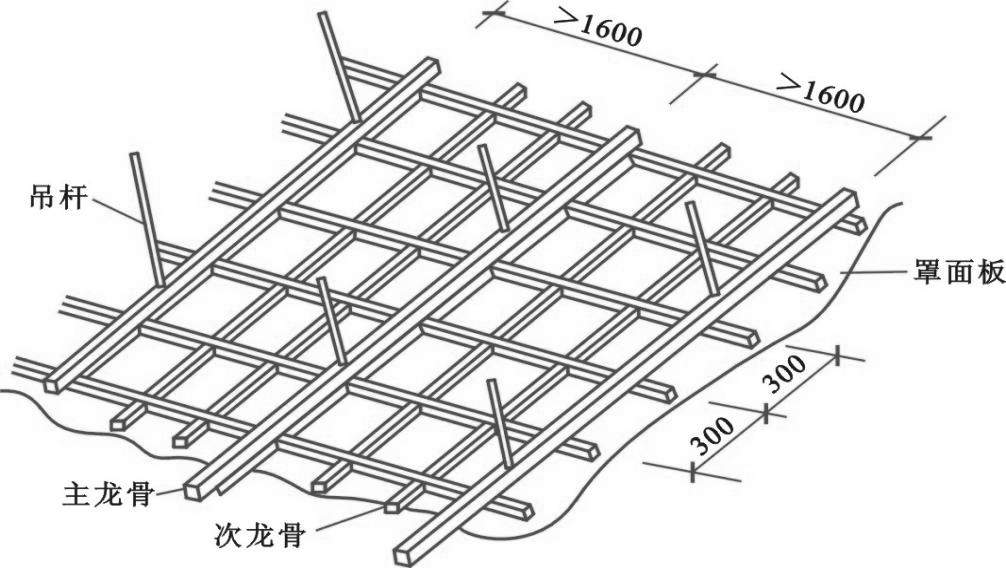

         木龙骨组装示意

（2）吊顶轻金属龙骨架

吊顶轻金属龙骨，是以镀锌钢带、铝带、铝合金型材、薄壁冷轧退火卷带为原料，经冷弯或冲压工艺加工而成的顶棚吊顶的骨架支承材料。其突出的优点是自重轻、刚度大、耐火性能好。吊顶轻金属龙骨通常分为轻钢龙骨和铝合金龙骨两类。

本章主要介绍轻钢龙骨吊顶。轻钢龙骨的断面形状可分为U形、C形、Y形、L形等，分别作为主龙骨、覆面龙骨、边龙骨配套使用。其常用规格型号有U60、U50、U33等系列，在施工中轻钢龙骨应做防锈处理。

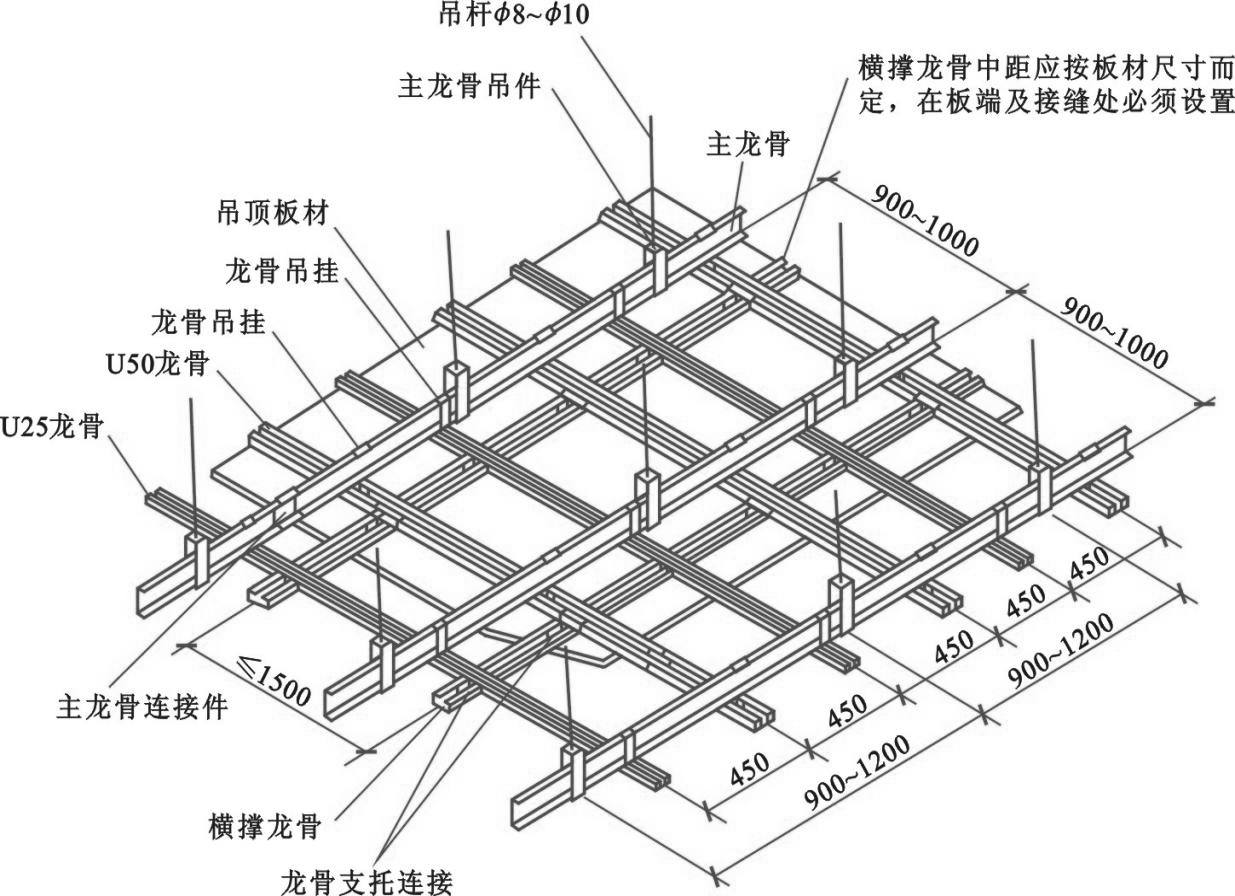

        U形系列轻钢龙骨吊顶装配示意

（二）轻钢龙骨吊顶施工

1、材料准备

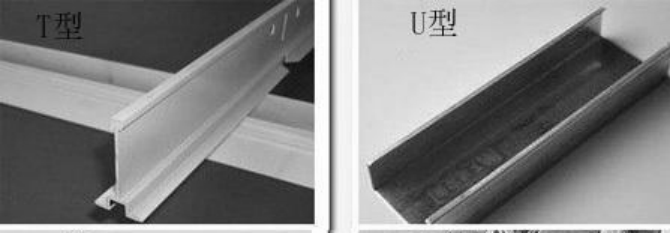

（1）轻钢骨架分U型骨架和T型骨架两种。

（2）轻钢骨架主件为大，中，小龙骨；配件有吊挂件、连接件、挂插件。

（3）零配件：有吊杆、花蓝螺丝、射钉、自攻螺钉。

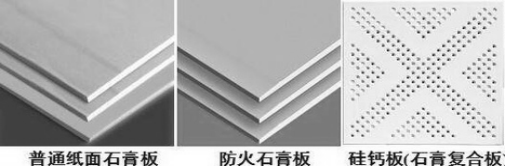

（4）面层选用石膏板及铝扣板、铝压逢条或塑料压逢条,其材料品种、规

格、质量应符合设计要求。

 （5）粘结剂：应按主材的性能选用，使用前作粘结试验。

2、工具准备

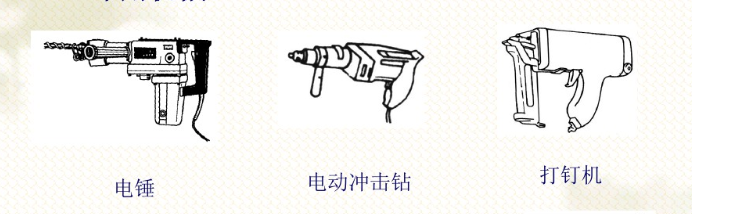

   主要机具包括：电动冲击钻、无齿锯、射钉枪、手锯、手刨、螺丝刀及电动或气动螺丝刀、扳手、方尺、钢尺、钢水平尺等

3、作业条件准备

（1）墙面抹灰作完。

（2）吊顶内各种管线及通风管道安装调试完。

（3）地面湿作业完成。

（4）按设计要求在四周墙面弹好吊顶罩面板水平标高线。

（5）做好样板间经鉴定合格后方可大面积施工。

4、技术准备

（1）组织现场施工人员熟悉图纸并进行技术交底。

（2）做好房间移交前准备工作，现场现状要满足技术规范要求。

（3）制定吊顶龙骨排列图。

（4）审核材料数量，确定进场日期。

（5）对重点部位明确节点大样作法。

5、施工方法

（1）施工工艺

 顶棚标高弹水平线 → 划龙骨分档线→ 安装主龙骨→安装次龙骨→安装面板

（2）施工方法

   ①弹线

 用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄几个点），弹出水准线（水准线距地面一般为500㎜），从水准线量至吊顶设计高度加上12㎜(一层石膏板的厚度)，用粉线沿墙(柱) 弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，最大间距为1000㎜，并标出吊杆的固定点，吊杆的固定点间距900㎜～1000㎜，如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。

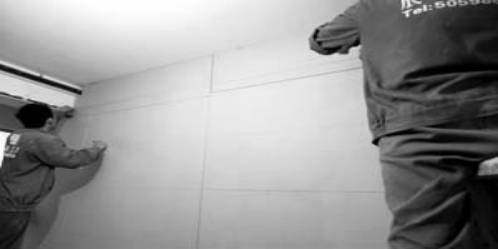

          量出顶棚设计标高

          弹顶棚标高水平线

②固定吊挂杆件

采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度按≤1200㎜，采用φ8的吊杆，如果高度大于1.5m还应设置反向支撑。吊杆用成品丝杆。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电钻打孔，孔径应稍大于膨胀螺栓的直径。

③在梁上设置吊挂杆件

a.吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时，必须搭接焊牢，焊缝要均匀饱满。

b.吊杆距主龙骨端部不得超过300㎜，否则应增加吊杆。 

C.吊顶灯具、风口及检修口等应设附加吊杆。

④安装边龙骨

 边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把Ｌ形镀锌轻钢条用自攻螺丝固定在预埋木砖上，如为混凝土墙（柱）上可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。

⑤安装主龙骨

a.主龙骨应吊挂在吊杆上，主龙骨间距900㎜～1000㎜。主龙骨为不上人UC38小龙骨。主龙骨宜平行房间长向安装，同时应起拱，起拱高度为房间跨度的1/200～1/300。主龙骨的悬臂段不应大于300㎜，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后应基本调平。 

b.跨度大于15m以上的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主龙骨焊接牢固。

c.如有大的造型顶棚，造型部分应用角钢或扁钢焊接成框架，并应与楼板连接牢固。

                    主龙骨连接图

⑥安装次龙骨 

次龙骨应紧贴主龙骨安装。次龙骨间距500～600㎜。用T形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙骨的水平翼缘上。墙上应预先标出次龙骨中心线的位置，以便安装面板时找到次龙骨的位置。当用自攻螺丝钉安装板材时，板材接缝处必须安装在宽度不小于40mm的次龙骨上。次龙骨不得搭接。在通风、水电等洞口周围应设附加龙骨，附加龙骨的连接用拉锚钉锚固。吊顶灯具、风口及检修口等应设附加吊杆和补强龙骨。 

            轻钢龙骨架图片

 ◎技能实训

（一）实训内容

进行明龙骨吊顶工程的装饰施工实训，熟悉明龙骨吊顶工程施工的基本知识，从技术交底、施工准备、材料准备、施工操作和质量验收方面进行全程模拟训练，熟悉明龙骨吊顶工程工程施工操作要点和国家相应的规范要求。

（二）实训目的

通过课堂学习结合课下实训使学生达到熟练掌握明龙骨吊顶工程项目的技术交底、材料制备、施工操作和质量验收整个运行过程的施工操作要点和国家相应的规范要求，提高学生进行明龙骨吊顶工程技术管理的综合能力。

（三）实训要点

（1）明龙骨吊顶工程施工项目实训，使学生加深对明龙骨吊顶工程国家标准的理解，掌握明龙骨吊顶工程施工过程和工艺要点，进一步加强对专业知识的理解。

(2)分组制订计划与实施，培养学生团队协作的能力，并获取明龙骨吊顶工程施工管理经验。

（四）实训过程

（1)实训准备要求

(1)做好实训前相关资料的查阅，熟悉明龙骨吊顶工程施工有关的规范要求。

(2)准备实训所需的工具与材料。

（2) 实训要点

(1)实训前做好技术交底。

(2)制定实训计划。

(3)分小组进行，小组内部分工合作。

（3) 实训操作步骤

(1)按照施工图要求，确定明龙骨吊项工程施工要点，并进行相应技术交底。

(2)利用明龙骨吊项工程加工设备统进行吊项工程施工。

(3)在实训场地进行明龙骨吊项工程实操训练。

(4)做好实训记录和相关技术资料整理。

（4)养护一定时间后，进行小组互评和最终评定。

（5)教师指导点评和疑难解答

（6)总结

          实训项目基本步骤

达标率

良好率

优秀率

自我评价

小组评价

个人签名

组长签名
