学习要点:

(1)了解运算放大器的基本概念及集成运放的电压传输特性，高通、低通、带通滤波器的结构；

(2)掌握集成运放的分类及特点，同相、反相、加法、减法运算放大器的分析和计算方法；

(3)掌握直流稳压电源组成、工作原理及各元件的作用。

运算放大器解题方法及步骤：

主要包括理解基本原理、应用虚短虚断原则、利用电路分析方法和求解传递公式等几个方面‌。

一、理解基本原理

运算放大器是一种高增益的放大器，具有高放大倍数、宽带频率响应和低失真度等特点。其工作原理基于晶体管等元件，通过连接电阻和电容器等元件实现信号的放大‌1。

二、应用虚短虚断原则

‌虚短原则‌：对于电压而言，运放的同相端和反相端接近短路，二者电位相等‌23。

‌虚断原则‌：对于电流而言，运放的同相端和反相端接近断路，二者电流为0‌23。

这两个原则是分析运算放大器电路的基础。

三、利用电路分析方法

‌虚短、虚断和虚地‌：这是运算放大器电路分析中最常用的方法，通过这三个原则可以简化电路分析过程‌2。

‌叠加原理‌：在运算放大器电路中，也可以应用叠加原理来求解复杂电路‌2。

四、求解传递公式

根据虚短、虚断原则，结合电路中的电阻、电容等元件，可以列出电路方程，进而求解出传递公式。例如，在反相放大电路中，根据虚短原则，A点的电压和同相端相等，都是GND；根据虚断原则，电流没有从运放的-端输入，因此流过R1的电流等于流过Rf的电流，从而可以求解出传递公式‌3。

以上就是运算放大器解题方法及步骤的简要介绍。在实际应用中，还需要根据具体电路和题目要求，灵活运用这些方法和步骤。

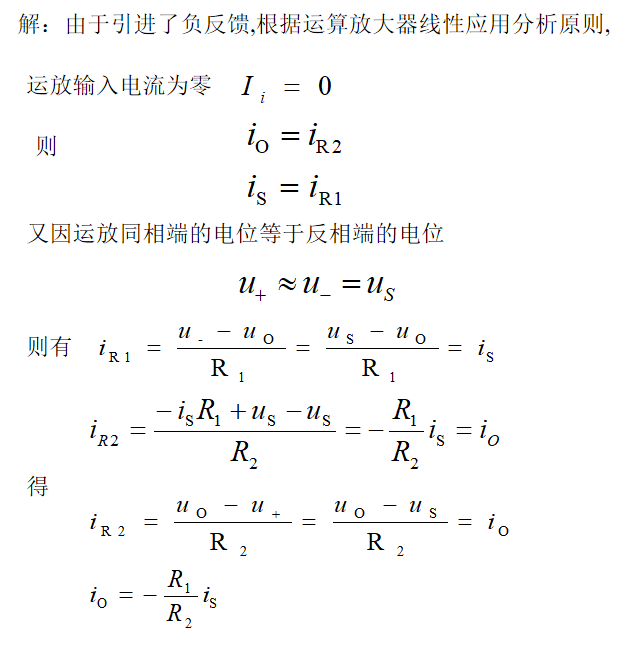

电路如图所示，试写出输出电流io与输入电流is之间关系的表达式。

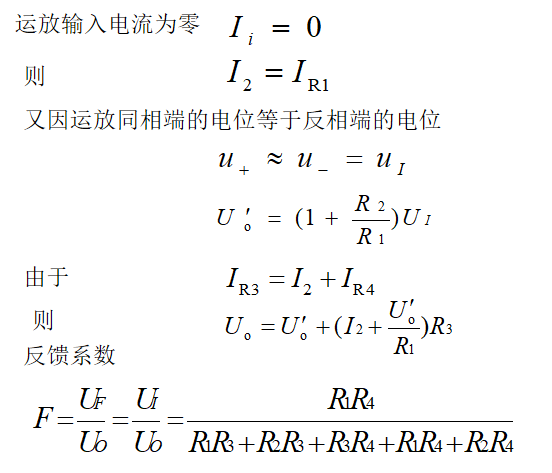

电 路 如 图所 示， 要 求：  (1)  指 出 图 中 的 反 馈 电 路， 判 断 反 馈 极 性 ( 正、 负 反 馈 )和 类 型。  (2)  写 出 反 馈 系 数 F 的 表 达 式。(3)  当 R1 = ∞，R3 = 0 时 ，时的 反 馈 系 数 F 为 多 少？

电路如图5.4.5所示，求电路中的输出电压uo

求 输  出 电  压 Uo与 输 入 电 压  Ui 之 间 关 系 的表 达 式 。

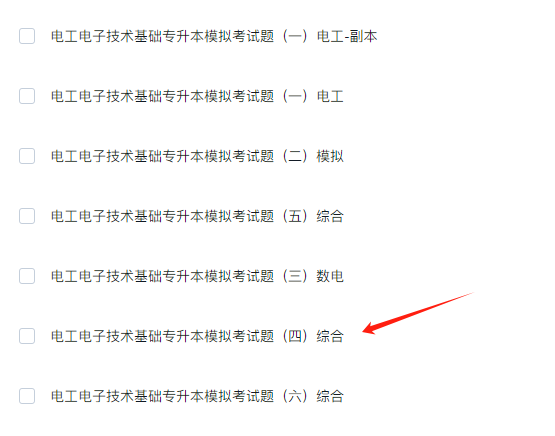

请老师课前发放测试卷4
