学习要点:

(1)了解时序逻辑的基本特征及移位寄存器、计数器的设计方法;

(2)掌握时序电路的基本分析方法，74LS160等中规模电路的应用设计方法。

时序逻辑电路的解题方法及步骤：

1. ‌理解时序逻辑电路的基本概念和结构‌：时序逻辑电路由存储电路和组合逻辑电路两部分组成，其输出不仅取决于当前的输入信号，还取决于电路的原始状态‌12。

2. ‌写出驱动方程、状态方程和输出方程‌：这是分析时序逻辑电路的基础。驱动方程描述了输入信号如何影响电路的状态，状态方程定义了电路状态的变化规则，输出方程则确定了输出信号与当前状态和输入信号的关系‌34。

3. ‌画出状态转换图或状态转换表‌：通过这些图表，可以直观地展示电路在不同状态下的转换过程，帮助分析电路的行为和功能‌34。

4. ‌分析电路的自启动能力‌：自启动是指电路在未知初始状态下能否正确运行。这需要通过理论分析和仿真验证来确定‌34。

‌具体步骤如下‌：

1. ‌分析电路结构‌：首先，需要明确电路中使用的存储元件（如触发器）和组合逻辑部分的结构。理解这些基本组件如何相互作用是解题的关键。

2. ‌建立数学模型‌：根据电路的结构，写出驱动方程、状态方程和输出方程。这些方程帮助量化描述电路的行为。

3. ‌绘制状态转换图或表‌：通过这些图表，可以直观地展示电路在不同状态下的转换过程，帮助分析电路的行为和功能。

4. ‌验证自启动能力‌：检查电路在未知初始状态下是否能正确运行。这通常需要通过理论分析和仿真验证来完成。

5. ‌解决实际问题‌：将理论分析应用于具体的电路设计或问题解决中，检查电路是否满足设计要求，如稳定性、响应时间等。

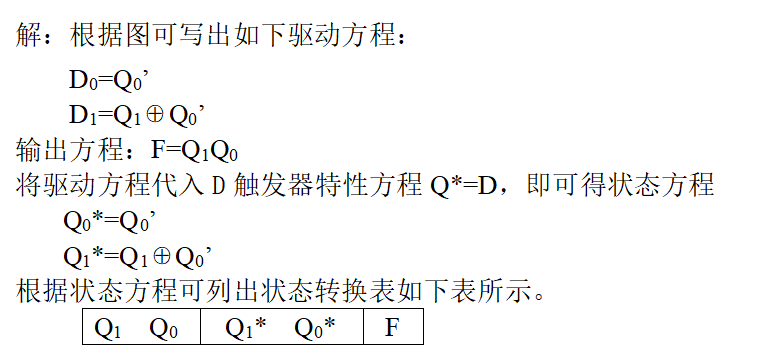

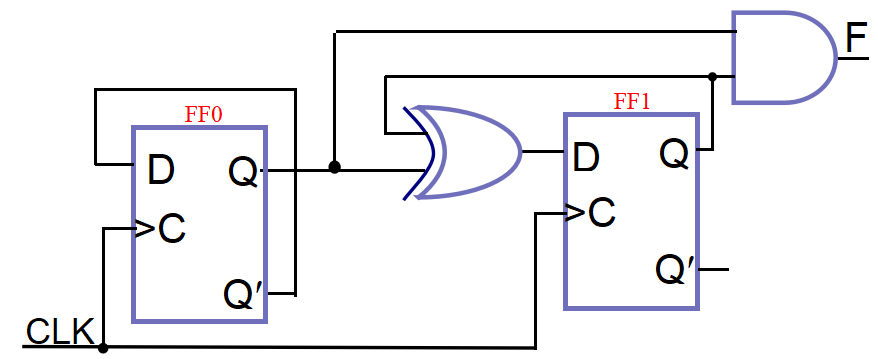

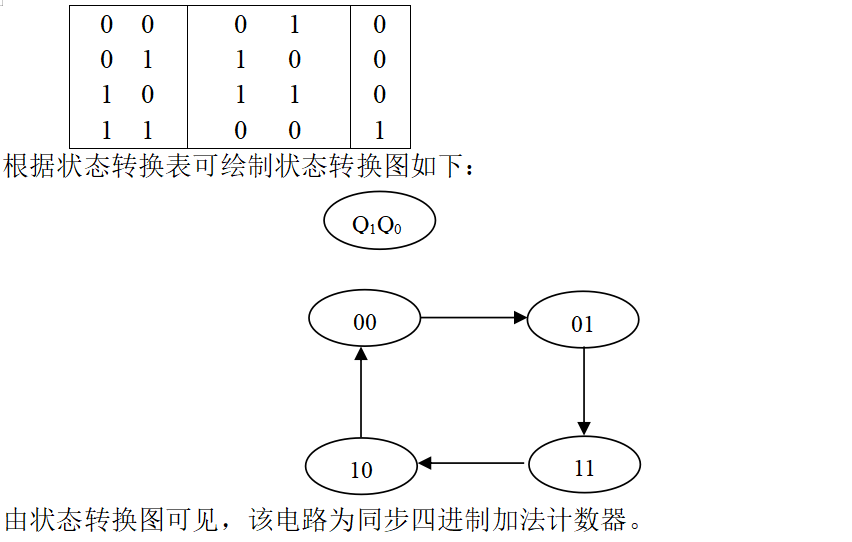

试分析题图所示时序逻辑电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图。

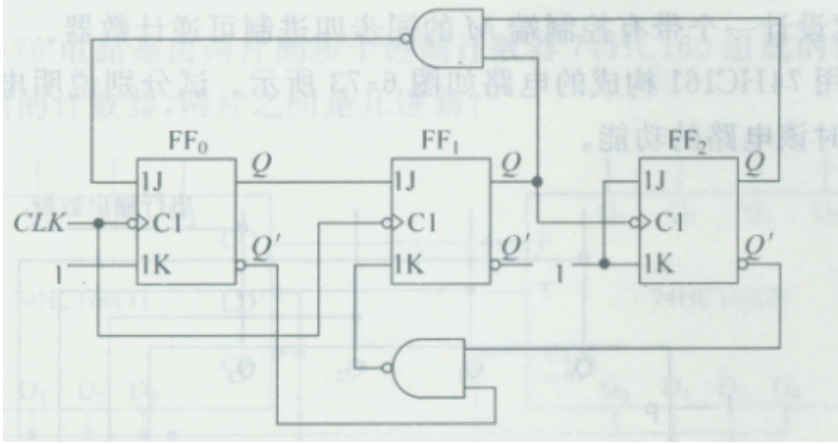

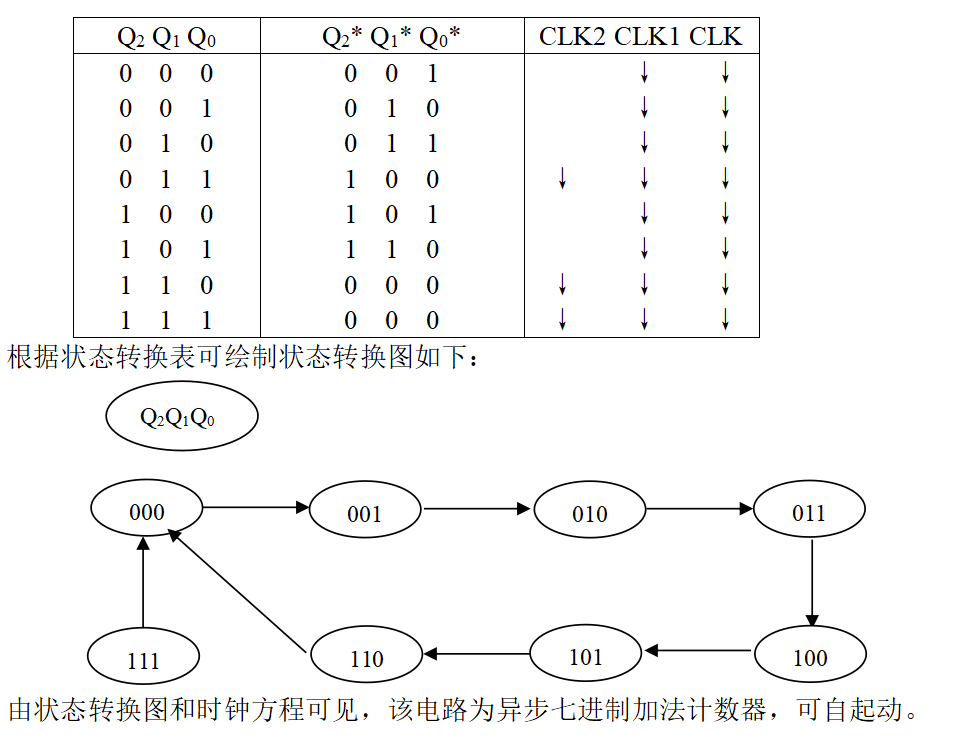

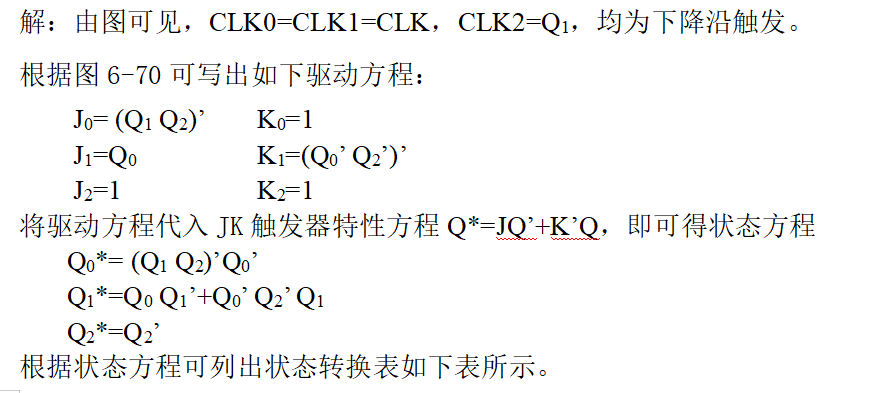

试分析题图所示电路的功能。要求写出时钟方程、驱动方程、状态方程、画出状态转换图。

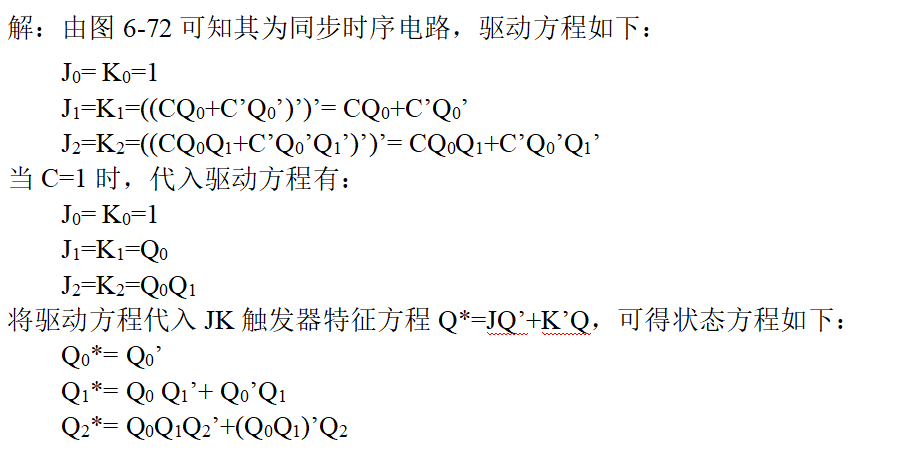

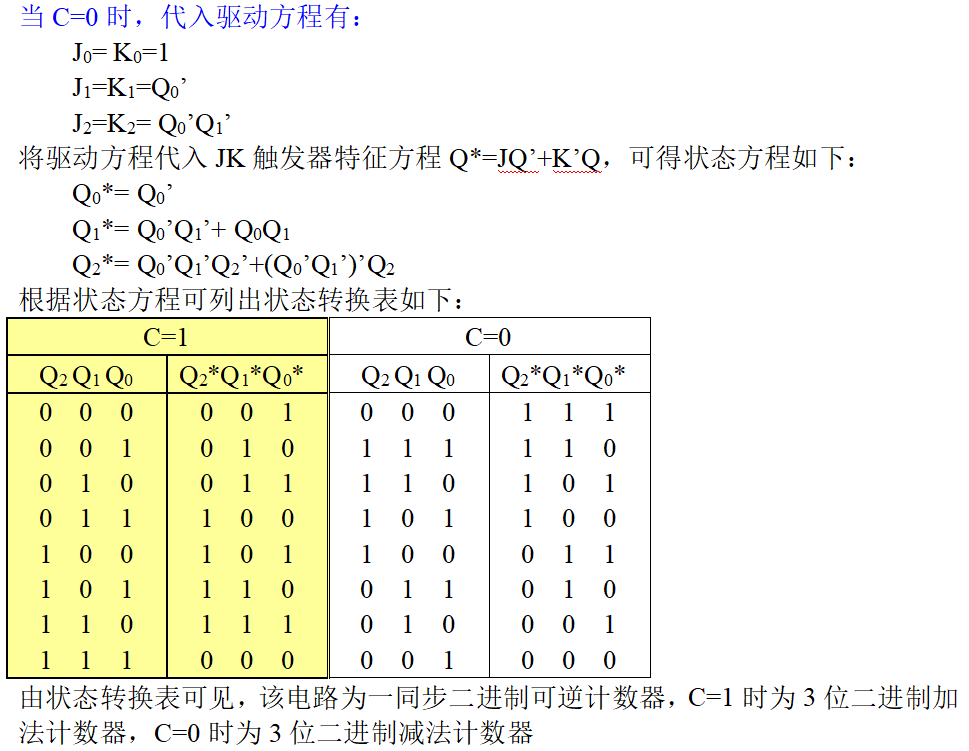

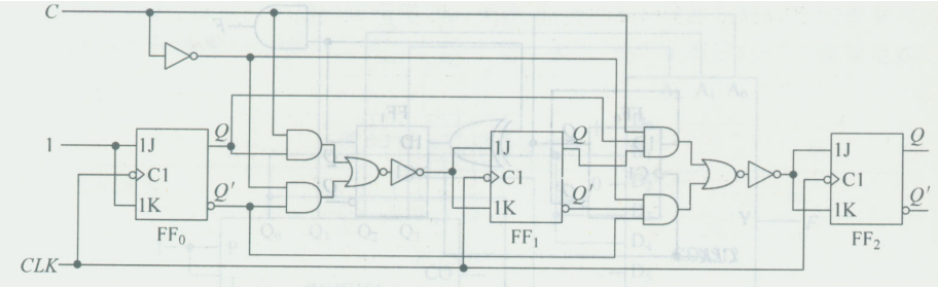

已知时序电路如题图所示。试分析该电路在C=1和C=0时电路的逻辑功能。

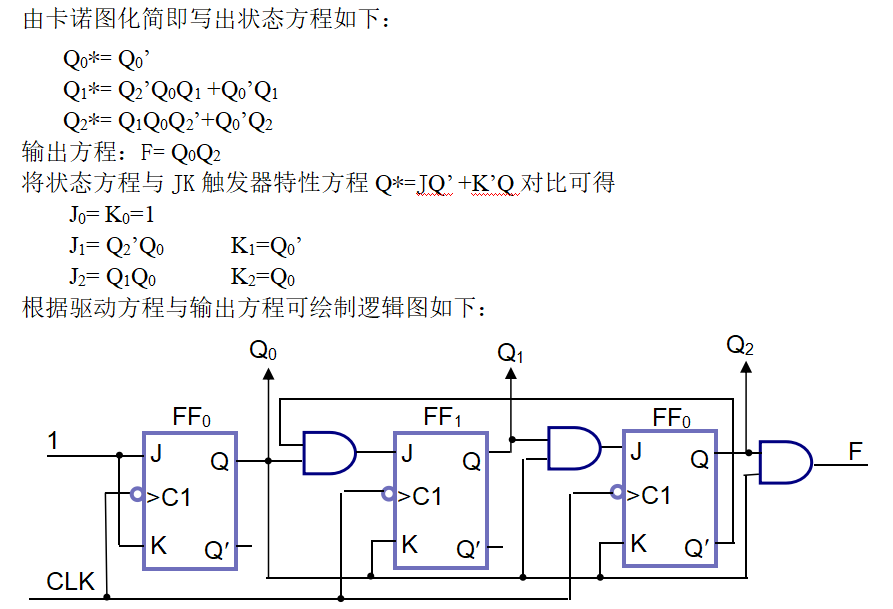

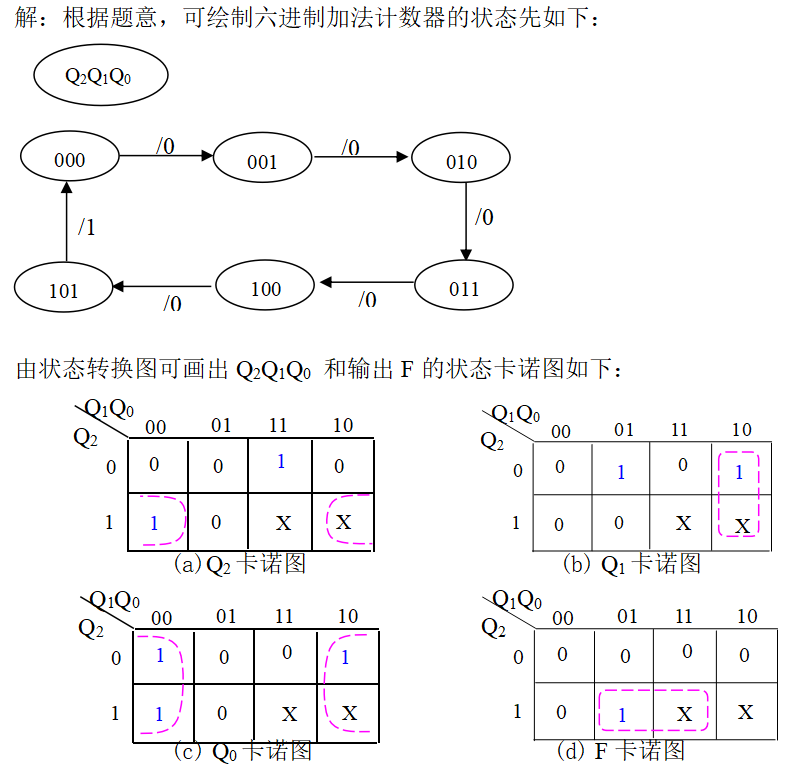

试用JK触发器和必要的逻辑门设计一个同步六进制加法计数器。

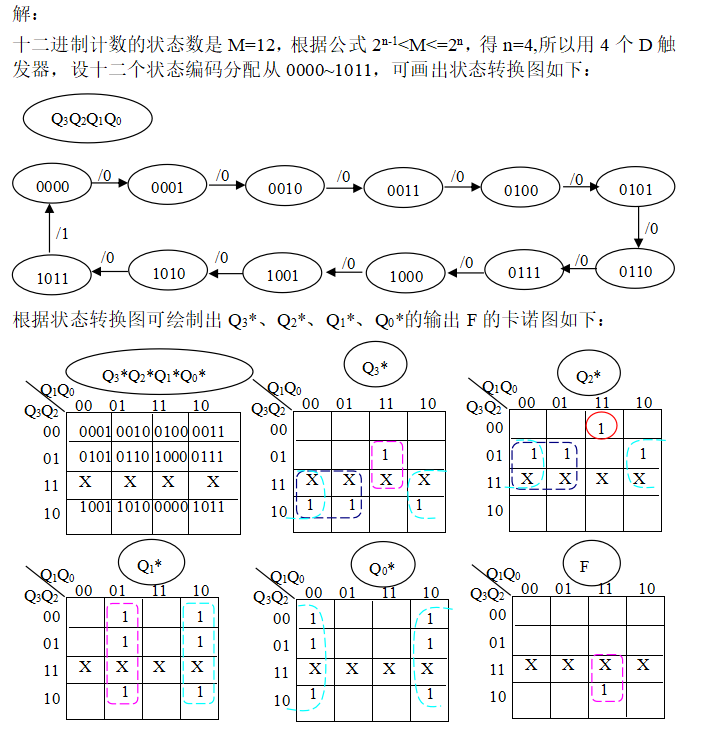

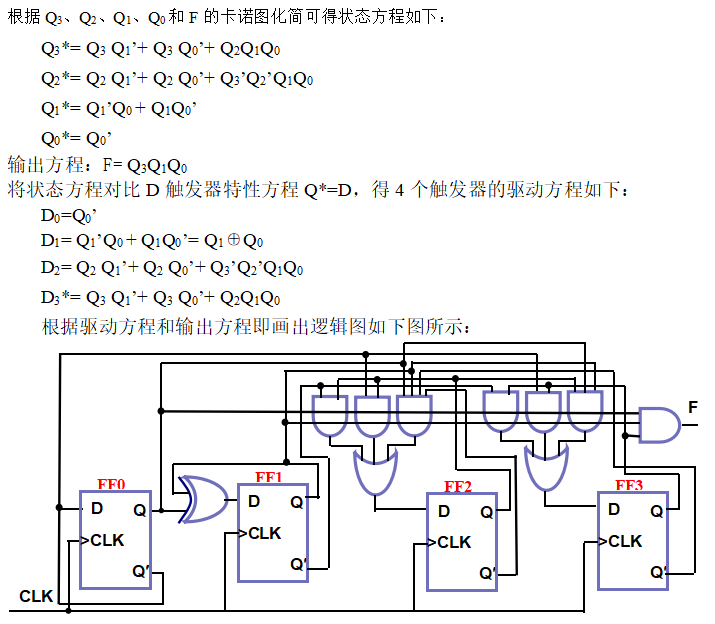

用D触发器和必要的门电路设计一个同步十二进制加法计数器，并检查设计的电路能否自启动。

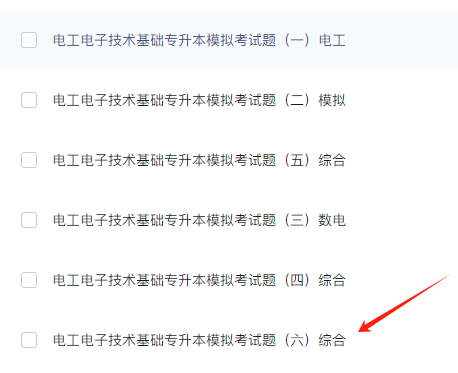

请老师课前发放测试卷6
