本任务阐述了强弱电施工图纸的识读方法；在阅读和运用电气施工图的过程中，要进一步了解和掌握建筑电气施工的规范和标准、设计规范以及质量验收的要求，结合工程实践使学生逐步具备建筑电气工程施工图的识读能力。

在房屋建筑中，电气设备的安装是不可缺少的。工业和民用建筑中的电气照明。电热设备、动力设备的线路都需绘成施工图。它分为外线工程和内线工程；还有专门电气工程如配电所工程。 电气施工图是属于整套建筑工程施工图的一个部分。

 一、房屋建筑常用的电气设施

　　 (1)照明设备：主要指白炽灯、日光灯、高压水银灯等，用于夜间采光照明的。为这些照明附带的设施是电门(开关)、插销、电表、线路等装置。一般灯位的高度，安装方法图纸上均有说明。电门(开关)一般规定是，搬把开关离地面为140cm，拉线开关离顶棚20cm。插销中的地插销一般离地面30cm，上插销一般离地180cm。此外有的规定中提出照明设备还需有接地或接零的保护装置。

　　 (2)电热设备：系指电炉(包括工厂大型电热炉)，电烘箱，电熨斗等大小设备。大的电热设备由于用电量大，线路要单独设置，尤其应与照明线分开。

　　 (3)动力设备：系指由电带动的机械设备，如机器上的电动机，高层建筑的电梯供水的水泵等。这些设备用电量大，并采用三相四线供电，设备外壳要有接地、接零装置。

　　 (4)弱电设备：一般电话、广播设备均属于弱电设备。如学校、办公楼这些装置较多，它们单独设配电系统，如专用配线箱、插销座、线路等，和照明线路分开，并有明显的区别标志。

　　 (5)防雷设施：高大建筑均设有防雷装置。如水塔、烟囱、高层建筑等在顶上部装有避雷针或避雷网，在建筑物四周地下还有接地装置埋人地下。

1. 了解电气施工图的特点及组成；

2. 了解照明灯具及配电线路的标注形式；

3. 了解建筑电气施工规范和标准、设计规范以及质量验收的要求；

4. 掌握电气施工图的阅读方法；

5. 设计并使用电气施工图。

1. 具备建筑电气工程施工图的识图能力；

2. 掌握建筑电气施工技术施工操作技能，具备现场施工的能力；

3. 熟练建筑电气工程的施工组织技巧；

4. 具备建筑电气工程设备安装调试检测的能力。

1. 以精益求精的“工匠精神”的视角来看待建筑电气的施工过程；

2. 以“实事求是、认真细致”的学习态度来培养学生建筑电气施工图的识图技能。

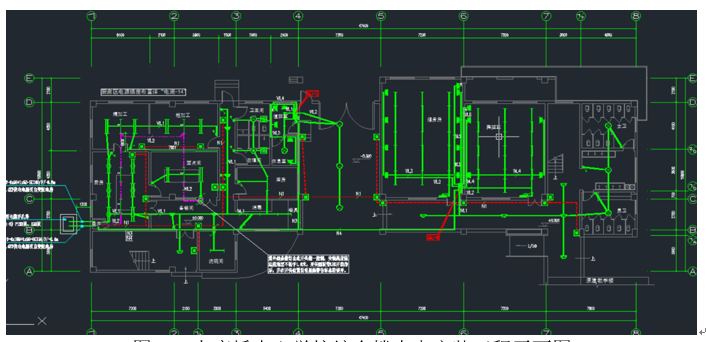

本工程于位张家界市永定区大勇路，总建筑面积为2974.6m²。本工程属于二级建筑类一般性建筑，建筑主体高度为18.9m，建筑类别为公共建筑类，防火等级为二级。结合该项目的平面图和系统图讲施工。

电气识图 05.电气设计说明识读
