供热系统中的管道敷设方式有管沟敷设、直埋敷设、架空敷设等形式。供热管道应尽量经过热负荷集中的地方, 且以线路短、 便于施工为宜。管线尽量布置在地势较平坦、 土质良好、 地下水位低的地方。 同时还要考虑和其他地上管线的相互关系。热力入口处设有温度计、 压力表、 旁通管、 调压板、 除污器、 阀门等设备。 常用的管材有焊接钢管、无缝钢管、交联铝塑复合管( XPAP) 、聚丁烯管( PB) 、交联聚乙烯管( PE—X) 、 无规共聚丙烯管( PP—R) 等。管道应做保温和防腐。

通过本节内容的学习，使我们对供暖系统中管道敷设和设备安装有清晰的认识，为今后项目实践中供热管道和设备的设计选型、施工和运营维护管理夯实理论基础。

                 T2温度胶囊：物联网科技解决供热管网检漏难题

一款名字和技能都很酷的创新产品亮相，引起集中供热领域的广泛关注。圣法瑞特的“T2温度胶囊”融合了物联网科技最新技术，致力于解决供热管网检漏及管网不平衡问题，这些问题是集中供热领域的老大难问题，物联网科技的应用，这些问题或许可迎刃而解，此款创新产品的应用实践令人期待。

集中供热管道系统复杂、管道布局全部在地下，一旦发生泄漏，传统的做法都存在信息延迟、漏点判断不准确等状况，就会发生管网破裂所带来的路面塌陷、交通受阻、伤人、停止供暖等公共安全事件，遍布大街小巷的地下管网随处都存在漏水的危险，管理上不可控不仅受制于管理水平，而且也因技术难度，难以及时探查漏点。

 圣法瑞特推出的“T2温度胶囊”，直接解决供热管网存在的上述问题，“让看不见摸不着的地下供热管网透明化、可管理、可追溯，让热力管网的不平衡程度以分布式，连续的数据呈现，管网不平衡情况以及如何解决管网平衡一目了然。”

 该公司研发负责人郑本强先生在新品发布会上表示：“发布这款产品主要是为了解决我国集中供热领域长期存在的漏水问题，通过早预防、早发现，实现小漏不要养成大漏，小病不要养成大病。尽管是为供热管网设计的，同时这款产品的物联网技术也可以应用于供气、供水、污水管网等相关领域。”

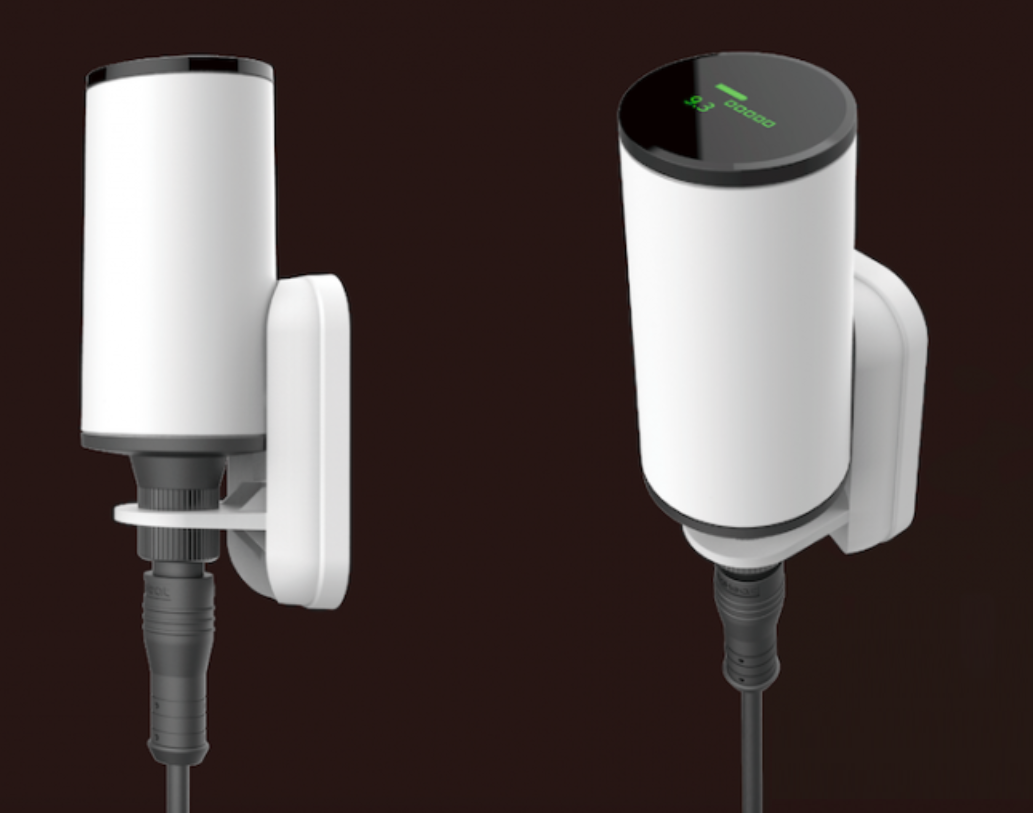

能实时监控漏水的“T2温度胶囊”这款产品，由上下两个形似胶囊的设备组成，下端是温度传感器，上端是数据发射器，中间由一根抗拉的数据线相连。这两个智能设备全密封，壳体采用超声波自动焊接而成，防水、耐腐蚀。胶囊内置能量电池寿命可达10年以上，如果供热管道没有泄露，周边温度处于恒温，传感器处于待命状态时，电池容量计算可使用长达30年，同时能量电池可取出，并非常方便进行更换。发布会上郑本强先生分享了产品的设计细节，优美的液晶显示屏，T型的外观设计，优雅、极简，科技感超强。

供热管道在地下一旦泄露，管道漏水处及周围区域的温度会逐步升高，埋藏在管道旁边的温度传感器就会立即捕捉到这一变化，并将温度数据实时传递到地下浅层位置或露出地面的发射端T2，然后由T2发射无线信号，再把温度数据即时发送到附近的分布式智能控制柜Master（可以布置在室外、换热站、建筑物等位置），最后将收集到的数据传送到本地控制器系统或通过互联网传送到服务器端及智能终端，同时发出警报信息。

1、熟悉室外采暖管道、 热力入口、 室内采暖管道的布置、 敷设与安装;

2、掌握散热器、 膨胀水箱、 排气装置、 除污器、 伸缩器等设备的作用和种类;

1、认识建筑热水采暖系统常用设备;

2、认识建筑热水采暖系统常用材料;

3、具有发现问题并利用已学知识解决实际问题的能力；

4、具有通过学习获取新技术自我更新的能力。

1、职业适应能力和可持续发展能力；

2、“节能、环保、高质量发展”理念下正确选取供热管网管材及设备。

3、思政元素：关于建设资源节约型、环境友好型社会的理论。

                      暖气不热的原因真雷人:进出水口接反了！

家住青岛城阳区天竺嘉园小区业主孙阿姨反映：入住后供暖期的第一年，家里的供暖效果还可以，不过从入住第二年开始，供热效果就越来越差。为此，她特意找来水暖工人检查情况。“水暖工人说，如果管道施工正确的话，暖气上面的水管是进水管，下面的水管是出水管，而我家却相反。“因为在进水管道里会装有过滤器，当热水从进水管道进去时，过滤器会过滤掉水里的杂物，以防止堵住下面的管道 。但现在恰恰相反，出水管道的温度要比进水管道高，也就是说热水是从出水管道里进来了，这样的话，过滤器不仅不能将杂物排在外面，反而会将杂物留在家里的暖气管道里。。同学们，看来管道敷设和设备安装看来供暖系统的管道敷设与设备布置非常重要,这一节我们就一起来探讨这个问题。

本视频来源于网络，仅用于教学，如有侵权请联系立马删除。

本视频来源于网络，仅用于教学，如有侵权请联系立马删除。

疏水阀

直埋供热管道
