高级5-2 晶闸管触摸延迟调光电路
（1）本题分值：5.0分。
（2）考核时间：120分钟。
（3）考核形式：实操考试
（4）具体考核要求：
（1）考试时间：120分钟
（2）考核方式：实操+笔试
（3）本题分值：40分

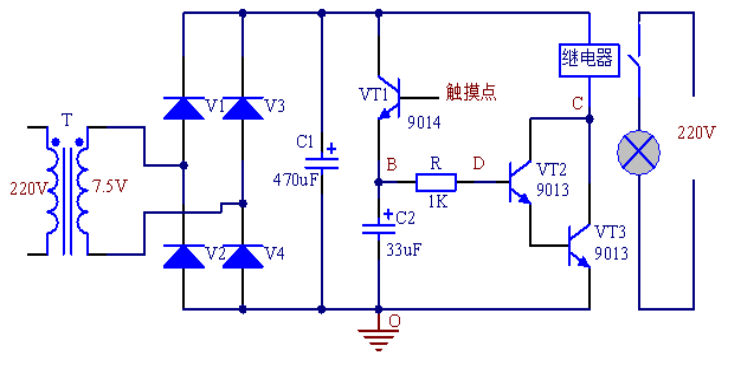

（4）具体考核要求：依据图 3.1.4-1，按照电子焊接工艺要求，正确完成三极管触摸延时电路的安装与调试
笔试部分：
（1）正确识读给定的电路图；写出下列图形文字符号的名称。
VT1（ ）；C1（ ）；
T（ ）；V1（ ）。
（2）正确使用工具；简述电烙铁使用注意事项。
答：
（3）正确使用仪表；简述万用表检测无标志二级管的方法。
答：
（4）安全文明生产；回答合闸后可送电到作业地点的刀闸操作把手上应悬挂什么文字的标示牌？
答：
操部作分：
（5）按照电路图及电子焊接工艺要求，将各元器件安装在印刷电路板上；
（6）通电试运行，接触触摸点，灯泡发亮后，延时熄灭正常。
考核评分表
序号 | 考试内容 | 评分要素 | 配分 | 评分标准 | 最大扣分 | 步长 | 检测结果 | 扣分 | 得分 | 备注 |
1 | 识图 | 正确识图正确回答笔试问题 | 4 | 笔试部分见参考答案和评分标准。 | 4 | 1 | ||||
2 | 工具的使用 | 正确使用工具、正确回答笔试问题 | 4 | 1）工具使用不正确。 | 2 | 1 | ||||
2）笔试部分见参考答案和评分标准 。 | 2 | 0 | ||||||||
3 | 仪表的使用 | 正确使用仪表、正确回答笔试问题 | 4 | 1）仪表使用不正确。 | 2 | 1 | ||||
2）笔试部分见参考答案和评分标准。 | 2 | 0 | ||||||||
4 | 安装布线 | 按照电子焊接工艺要求，依据电路图正确完成本次考核线路的安装和接线 | 13 | 1）不按图组装接线。 | 3 | 1 | ||||
2）元器件组装不牢固。 | 3 | 1 | ||||||||
3）元器件偏斜。 | 3 | 0 | ||||||||
4）焊点不圆滑。 | 3 | 0 | ||||||||
5）焊接点接触不良。 | 3 | 1 | ||||||||
6）元器件引线高出焊点1mm以上。 | 3 | 1 | ||||||||
5 | 试运行 | 通电前检测设备、元器件及电路、通电试运行实现电路功能 | 10 | 通电测试异常。 | 10 | 5 | ||||
6 | 安全文明生产 | 执行国家有关部委、行业及本企业电工安全规程、试行规范、条例与职业道德等有关内容 | 5 | 1）笔试部分见参考答案和评分标准。 | 3 | 3 | ||||
2）违反国家有关部委、行业及本企业电工安全规程、试行规范、条例与职业道德等。 | 5 | 5 | ||||||||
7 | 否定项 | 否定项 | -1 | 造成设备严重损坏及人员重伤以上事故，考核全程否定，即按0分处理。 | 40 | 40 | ||||
合计 | 40 | |||||||||
