中级5-3 集成稳压电源电路故障检修
（1）本题分值：5.5分。
（2）考核时间：20分钟。
（3）考核形式：实操考试
（4）具体考核要求：
试题：集成稳压电源电路故障检修
一、考核要求：
1.从设故障开始，考评员不得进行提示。
2. 根据故障现象，在线路图上分析故障可能产生的原因，确定故障发生的范围，并在原理图上用“×”标出准确的故障点。
3. 排除故障过程中如果扩大故障，在规定时间内可以继续排除故障。
4. 正确使用工具和仪表。
二、考核注意事项：
1.满分40分，考试时间20分钟。
2.在考核过程中，要注意安全避免发生短路事故。
3.否定项：故障检修得分未达24分，本次鉴定操作考核视为不通过。

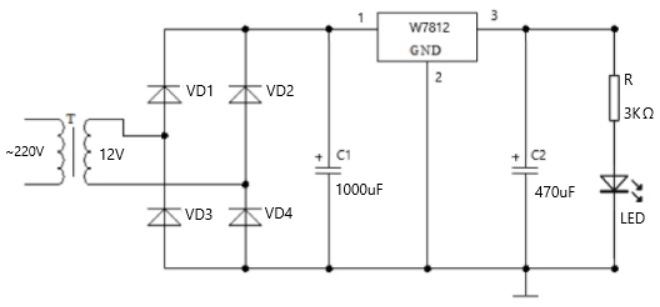

集成稳压电源电路图
考核评分表
序号 | 考试内容 | 评分要素 | 配分 | 评分标准 | 最大扣分 | 步长 | 检测结果 | 扣分 | 得分 | 备注 |
1 | 调查研究 | 对每个故障现象进行调查研究 | 1 | 排除故障前不进行调查研究，扣1分 | 1 | 1 | ||||
2 | 故障分析 | 在电气控制线路上分析故障可能的原因，思路正确 | 9 | 1．错标或标不出故障范围，每个故障点扣2分 | 6 | 2 | ||||
2．不能标出最小的故障范围，每个故障点扣1分 | 3 | 1 | ||||||||
3 | 故障排除 | 正确使用工具和仪表，找出故障点并排除故障 | 30 | 1．实际排除故障中思路不清楚，每个故障点扣2分； | 4 | 2 | ||||
2.每少查出一个故障点扣2分；每少排除一个故障点扣3分； | 10 | 3 | ||||||||
3.排除故障方法不正确，每处扣3分 | 9 | 3 | ||||||||
4.排除障时产生新的故障后不能自行修复，每个扣10分；已经修复，每个扣5分；损坏元件每个扣5分 | 10 | 10 | ||||||||
4 | 否定项 | 否定项 | -1 | 造成设备严重损坏及人员重伤以上事故，考核全程否定，即按0分处理 | 40 | 40 | ||||
合计 | 40 | |||||||||
