中级2.2 三相异步电动机双重联锁正反转启动能耗制动的控制线路故障检修

（1）本题分值：5.5分。

（2）考核时间：20分钟。

（3）考核形式：实操考试

（4）具体考核要求：

   一、考核要求：

   1.从设故障开始，考评员不得进行提示。

   2. 根据故障现象，在电气控制线路图上分析故障可能产生的原因，确定故障发生的范围，并在原理图上用“×”标出准确的故障点。

   3. 排除故障过程中如果扩大故障，在规定时间内可以继续排除故障。

   4. 正确使用工具和仪表。

   二、考核注意事项：

   1.满分40分，考试时间20分钟。

   2.在考核过程中，要注意安全避免发生短路事故。

   3.否定项：故障检修得分未达24分，本次鉴定操作考核视为不通过。

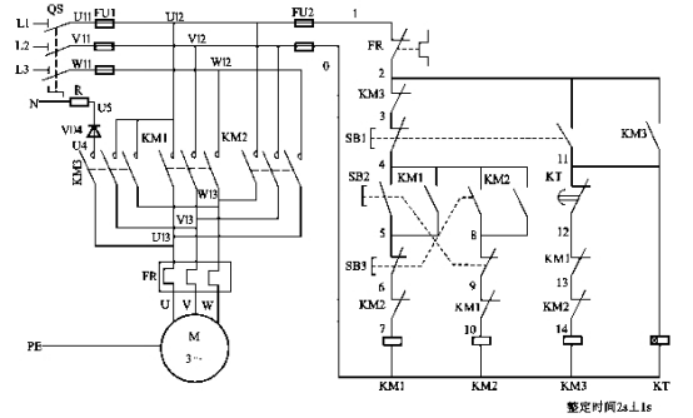

三相异步电动机双重联锁正反转启动能耗制动的控制线路图

考核评分表

序号	考试内容	评分要素	配分	评分标准	最大扣分	步长	检测结果	扣分	得分	备注
1	调查研究	对每个故障现象进行调查研究	1	排除故障前不进行调查研究，扣1分	1	1
2	故障分析	在电气控制线路上分析故障可能的原因，思路正确	9	1．错标或标不出故障范围，每个故障点扣2分	6	3
				2．不能标出最小的故障范围，每个故障点扣1分	3	3
3	故障排除	正确使用工具和仪表，找出故障点并排除故障	30	1．实际排除故障中思路不清楚，每个故障点扣2分；	4	2
				2.每少查出一个故障点扣2分；每少排除一个故障点扣3分；	10	2
				3.排除故障方法不正确，每处扣3分	9	3
				4.排除障时产生新的故障后不能自行修复，每个扣10分；已经修复，每个扣5分；损坏电动机扣10分	10	1
4	否定项	否定项	-1	造成设备严重损坏及人员重伤以上事故，考核全程否定，即按0分处理	40	40
合计			40
