第三节 平面定位的表示方法

准确定位各类型建筑场地内的建筑物、构筑物、挡土墙、工程管线和道路等内容的位置，作为施工及管理的技术依据。

常用的平面定位表示方法有：

相对距离法

坐标定位法

方格网定位法

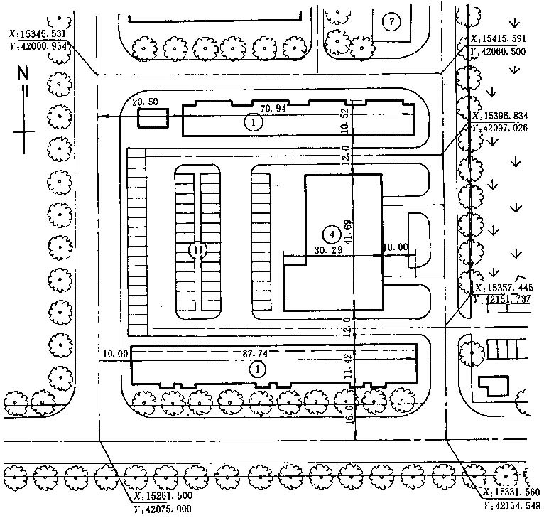

一、相对距离法:

当建筑物、道路控制点用坐标法定位后，场地内其他内容可使用相对距离法定位。参照已有固定建筑物或构筑物、道路中心线或路缘石线、场地边界或围墙等，以纵、横向的相对距离标注新建建筑物位置。

1、适用场地：地形平整，新建筑物平面形式较简单，并与道路及建筑等参照物基本平行或垂直。

2、优缺点：可直观地表达建筑物之间的相对位置关系，但是设计精度较低。

3、方法：用道路中心线至建筑物的纵、横向相对距离来表示道路的位置。同时，标注出新建建筑物和原有建筑物之间的距离尺寸，以及新建建筑物与道路红线(或建筑红线、用地界限)的相对距离。

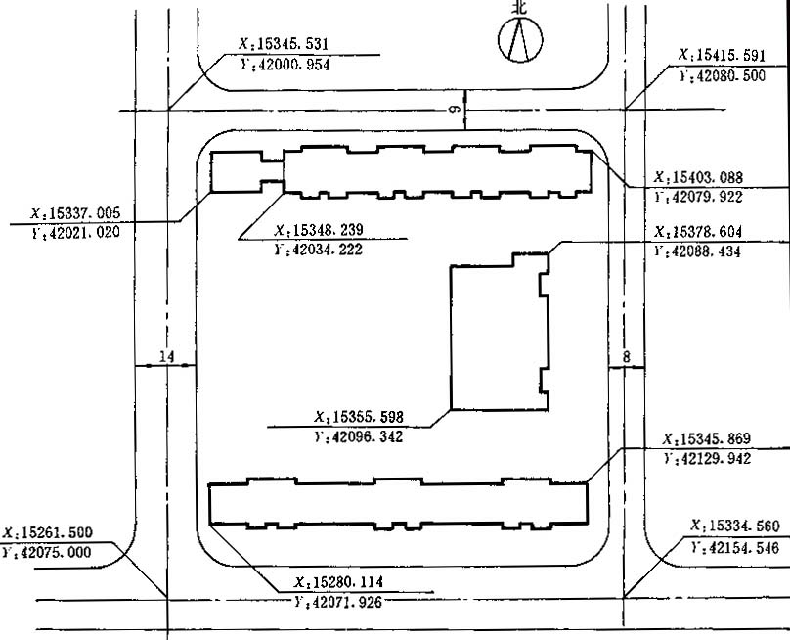

二、坐标定位法

坐标定位法确定建筑物的位置应与采用道路定位同一个坐标系统。坐标定位法可确定用地边界、建筑物和道路控制点的平面位置，通常应标注三个建筑外墙角点的坐标。

1、优缺点：坐标法图面清晰、准确、精度较高，借助于电脑快捷方便，易于修改，运用广泛，适用于各种场地条件。

2、方法：根据地形图的测量坐标系统，逐个计算场地内各部分的控制节点。

3、当场地面积大、项目的组成部分众多时，为简化计算，也可以建立建筑坐标系(即假设坐标系统)。一般适用于施工过程。

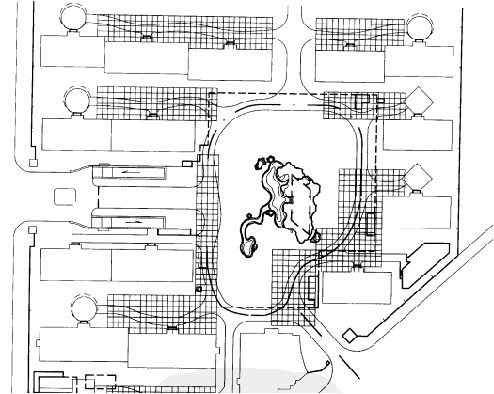

三、方格网定位法

对于形式较自由、曲率没有规律的曲线，如绿地中流线型的园路、绿化中的植篱、人工水面等的定位，可采用方格网定位。

这种方法较直观，适用于定位准确性要求不太高的情况。

方格网布置以邻近的道路网或建筑物的长、短边作参照物，与之平行或垂直布置，并通过某已知坐标点确定方格网起点的坐标或位置。方格网的边长，根据所确定的内容而定。
