第二节 管线布置

管线布置是根据设计中的要求来确定场地中的各种管线的平面位置。

管线的布置工作是由场地设计者和设备方面的技术人员合作完成的。各种主程管线由各自专业的设计人员布置完成之后，场地设计者须进行管线的综合设计。

一、管线布置的目的：

1统筹安排各种管线的布置；

2妥善解决诸管线之间或与建筑物、道路、绿化等内容间的矛盾；

3为各管线的设计、施工及管理提供良好条件。

二、管线布置的内容：

场地设计可能涉及的工程管线一般包括：给水管道、排水管道、燃气管道、供热管道、电力电缆、通讯电缆等。

其中，给水、燃气、热力管道是有压力的，均与城市干线网有密切关系，管线要与城市管网相衔接；排水管道是无压力自流的，与地区的排水方向及城市雨污水干管相关。在进行管线综合布置时，应与周围的城市市政条件及场地的竖向规划设计互相配合，多加校验，使管线综合方案切合实际。

三、一般布置原则

1、注意事项：

1场地中管线的设置在一般情况下采取地下敷设；

2各种管线的敷设不应影响建筑物的安全，并且应防止管线受腐蚀、沉陷、振动、荷载等影响而损坏；

3管线应根据其不同特性和要求综合布置，对安全、卫生、防干扰等有影响的管线不应共沟或靠近敷设；

4地下管线的走向宜沿道路或与主体建筑平行布置，并力求线型顺直、短捷和适当集中，尽量减少转弯，并应使管线之间以及管线与道路之间尽量减少交叉；

5与道路平行的管线不宜设于车道下，不可避免时应尽量将埋深较大、翻修较少的管线布置在车道下；

6避免地下管线，尤其是暖气管道穿越成片绿地。必须穿越时，尽量从边缘通过；

7减少电力电缆，尤其是高、中压电力电缆对电信的干扰。一般电力电缆布置在道路东侧或南侧，电信管、缆布置在道路西侧或北侧。

2、地下管线的基本布置次序

水平方向：从建筑物基础外缘向外，离建筑物由近及远的水平排序宜为：电力管线或电信管线、燃气管、热力管、给水管、雨水管、污水管。

垂直方向：由浅入深宜为：电信管线、热力管、小于106kv的电力电缆、大于l0kv的电力电缆、燃气管、给水管、雨水管、污水管。

3、管线交叉或重叠的处理

交叉：燃气管道应位于其他管道之上，给水管应在污水管道之上，电力电缆应在热力管和电讯电缆的下面，并在其他管线的上面。

重叠：经常检修的、管径小的放在上面，将有污染的放在下面。

4、避让原则

临时管线避让永久管线，小管线避让大管线，压力管线避让重力自流管线，可弯曲管线应避让不可弯曲的管线，施工量小的管线应避让施工量大的管线。

四、布置间距

各类管线应根据不同的特性和设置要求综合布置。

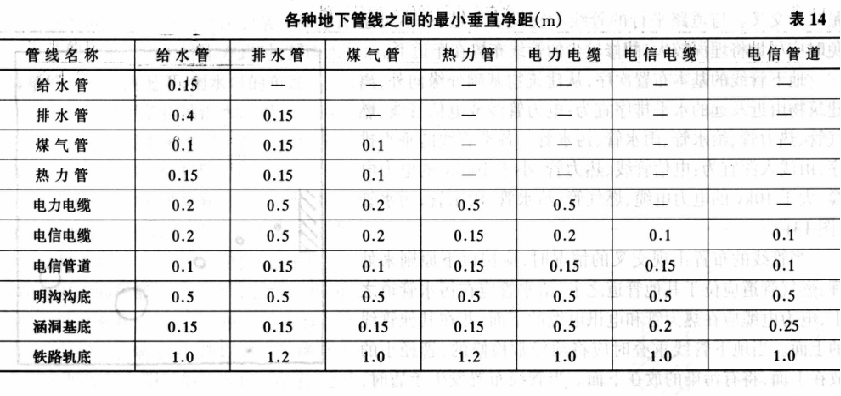

1、避免相互之间的干扰，管线与管线应保证一定间距，相互之间的水平与垂直净距。

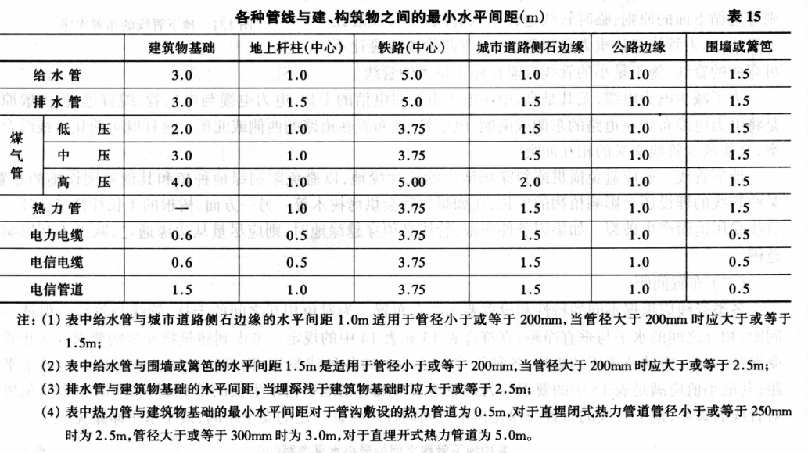

2、考虑到建筑物安全的要求和防止管线受腐蚀、沉陷、震动及重压的影响，各种管线与场地中的各种建筑物、构筑物之间应保证一定的水平间距，其最小值应满足间距的要求。

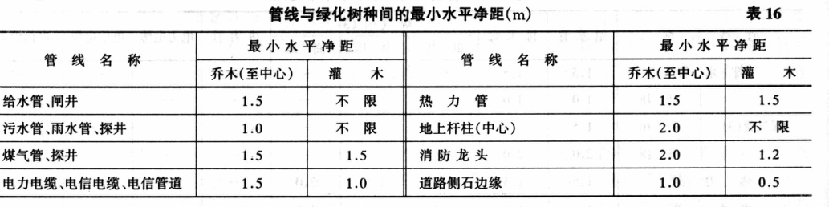

3、避免地下管线对场地中树木生长的不利影响，同时也为避免树根对管线的破坏，地下管线的布置与绿化树木之间须保证一定的安全距离。
