任务描述

本次任务要求使用S7-1200/1500 PLC来实现对三相异步电机星-三角启动控制，使用TIA Portal设计一个三相异步电机星-三角启动控制项目，要求进行控制程序设计及触摸屏画面设计。

控制要求：按下正转按钮时，三相异步电动机三角形启动，10秒后，电动机自动切换为星形启动。整个过程中，任何时间按下停止按钮，电动机立即停止。在触摸屏界面上也需要设计一个启动按钮和一个停止按钮，实现实物按钮及触摸屏按钮都能实现对三相异步电机的控制。同时需要显示三相异步电机星-三角形运行、停止指示状态。

请你和组员一起阅读课本并查阅相关资料，熟知TIA Portal的编程方法和仿真调试方法。完成资料查阅和小组方案讨论后，分工完成PLC程序设计及HMI人机界面设计并进行程序调试，实现控制任务。

配套国家十四五规划教材：

ISBN：9787121445897

知识目标

①了解定时器TOF、TONR指令功能；

②掌握定时器TON指令功能；

③熟悉TIA Portal的仿真调试方法；

④熟悉TIA Portal虚拟仿真调试流程。

能力目标

①能通过查阅资料来了解3种定时器指令；

②能够熟练说出定时器指令功能原理；

③能说出TIA Portal进行仿真调试流程步骤；

④能举例说明一个使用PLC控制电机正反转的实际应用场景。

素质目标

①培养学生的安全意识和电工安全规范操作意识；

②培养学生的团结协作和效率意识。

相关知识2.3.1 三相异步电机星-三角启动控制系统电路分析

相关知识2.3.2 定时器指令

仿真实验演示

2.3.1 三相异步电动机星三角启动控制-LAD

2.3.2 三相异步电动机星三角启动控制-SCL

PLC变量表

子程序：用LAD实现 [FC1]

主程序：Main[OB1]

HMI界面

源程序下载

PLC变量表

子程序：用SCL实现 [FC2]

"KM" :=( "启动按钮SB1" OR "KM" OR "触摸屏启动按钮")

AND NOT "停止按钮SB2" AND NOT"触摸屏停止按钮" AND NOT"热继电器FR";

"T1".TON(IN:="KM",

         PT:=T#10s);

"星形启动KMY" :="KM"AND NOT "T1".Q AND NOT "三角形启动KM△";

"三角形启动KM△" :="KM" AND "T1".Q AND NOT "星形启动KMY";

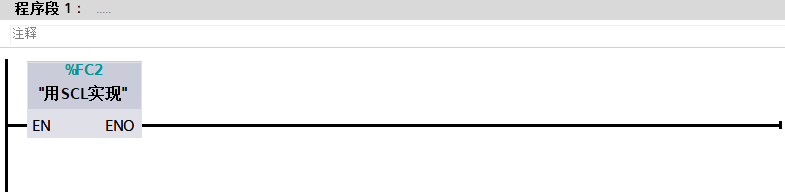

主程序：Main[OB1]

HMI界面

源程序下载

三相异步电动机星-三角启动PLC控制系统电路

PPT课件
