任务描述

在《电工技术》课程中，我们学会了使用继电器-接触器对额定电压为交流380V三相异步电动机进行正反转控制。现在我们使用S-1200/1500 PLC控制来替换原来的继电器-接触器控制电路部分，同样控制三相异步电动机的正反转，要求该电气系统具有短路保护、过载保护等功能。具体的控制要求如下：

①按下正转启动按钮SB2，三相异步电动机启动正转；

②按下停止按钮SB1，三相异步电动机停止转动；

③按下反转启动按钮SB3，三相异步电动机启动反转；

④正转过程中不允许直接切换成反转，反转过程中也不允许直接切换成正转。

请你和组员一起设计并安装该电气控制系统，编写PLC控制程序，下载并完成调试。

配套国家十四五规划教材：

ISBN：9787121445897

知识目标

①了解PLC驱动各种电压等级负载的方法；

②熟悉PLC编程中信号自锁和互锁的方法；

③掌握三相异步电动机正转和反转互锁的方法。

能力目标

①能设计出一个三相异步电动机正反转控制系统的电气系统图；

②能编写三相异步电动机正反转控制程序；

③能排除三相异步电动机正反转控制系统调试过程中出现的故障。

素质目标

①培养电工安全意识；

②培养团队协作能力和沟通能力。

相关知识2.2.1 三相异步电动机正反转控制系统电路分析

相关知识2.2.2 信号自锁互锁的应用-三人抢答系统

三人抢答系统演示和程序分析

2.2.1 （例1）三人抢答系统演示和程序分析

2.2.2 三相异步电动机正反转控制电路分析

2.2.3 三相异步电动机正反转控制-LAD

2.2.4 三相异步电动机正反转控制-SCL

PLC变量表

子程序：用LAD实现 [FC1]

主程序：Main[OB1]

HMI界面

源程序下载

PLC变量表

子程序：用SCL实现 [FC2]

"正转输出（KM1）" := "正转按钮（SB2）" OR "触摸屏正转按钮" OR "正转输出（KM1）"

                        AND NOT "停止按钮（SB1）" AND NOT "触摸屏停止按钮"

                        AND NOT "热继电器辅助常开触点（FR）" AND NOT "反转输出（KM2）";

"反转输出（KM2）" :="反转按钮（SB3）"  OR"触摸屏反转按钮"  OR"反转输出（KM2）"

                        AND NOT"停止按钮（SB1）"  AND NOT "触摸屏停止按钮"

                        AND NOT "热继电器辅助常开触点（FR）" AND NOT "正转输出（KM1）" ;

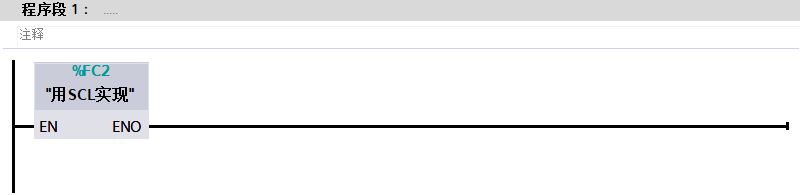

主程序：Main[OB1]

HMI界面

源程序下载

硬件接线

1. 三相异步电动机正反转PLC控制系统的I/O分配表

2. 三相异步电动机正反转PLC控制系统电路

PPT课件
