任务描述

参照下图在触摸屏上设计一个模拟喷泉画面，另设计1个启动按钮和1个停止按钮。编程实现如下功能：

①按下启动按钮后，模拟喷泉先以放射状喷出（第1圈-第2圈-第3圈-第4圈-第5圈），再按顺时针方向旋转（第A列-第B列-第C列-第D列-第E列-第F列-第G列-第H列），然后重新循环。

②按下停止按钮后，不论喷泉在什么状态，立即停止。

本次任务所需要的硬件实验条件与任务3.2完全一样。可以采用纯仿真来完成，也可以采用实物PLC和触摸屏来进行实验，但是不要求连接实物按钮和实物灯。

模拟喷泉-实验现象

模拟喷泉-HMI演示界面

知识目标

①了解程序算法；

②理解模块化编程方法；

③熟悉西门子1200/1500 PLC的仿真调试方法。

能力目标

①能设计出模拟喷泉程序算法；

②能独立编写出模拟喷泉的PLC程序；

③能熟练地对西门子1200/1500 PLC进行仿真调试。

素质目标

①培养精益求精的编程习惯。

相关知识3.5.1. 模拟喷泉的实现方法

3.5.1 模拟喷泉-实验现象

3.5.2 模拟喷泉-用配套源程序进行实验演示

3.5.3 模拟喷泉-程序讲解-LAD

3.5.4 模拟喷泉-程序讲解-SCL

变量表_1

子程序：定时控制-LAD [FB1]

子程序：LED控制-LAD [FB2]

主程序：Main[OB1]

HMI界面

源程序下载

变量表_1

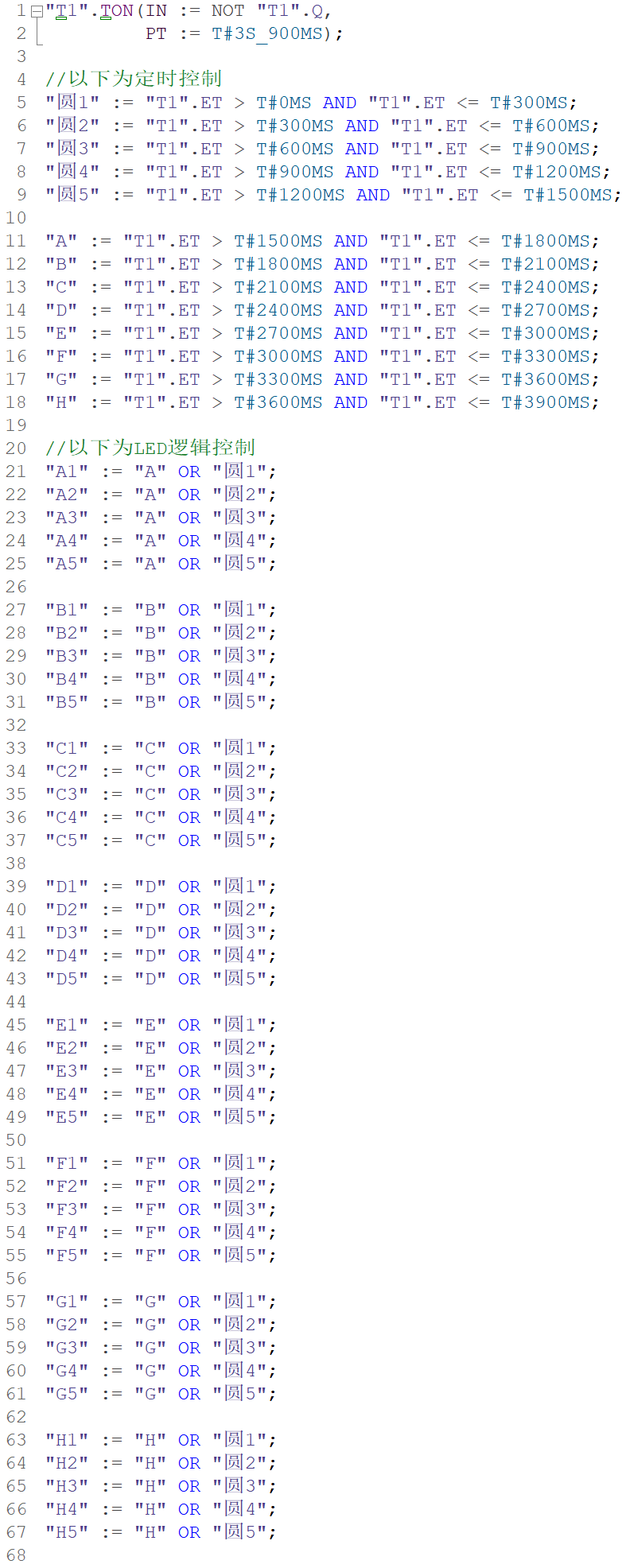

子程序：定时+LED控制_SCL [FB3]

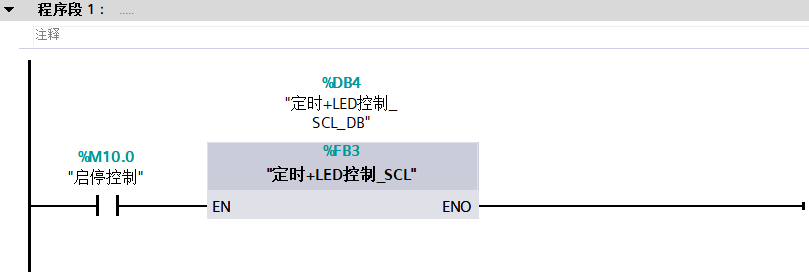

主程序：Main[OB1]

HMI界面

源程序下载

同任务3.2一样，本次任务可以采用纯仿真来完成，也可以采用实物来完成。若采用实物进行实验，需要用到的2个主要设备是：1个PLC和1个触摸屏。

实物接线示意图

线路图

PPT课件
