任务3.2 16个LED的流水灯
  • 1 任务描述
  • 2 学习目标
  • 3 相关知识
  • 4 教学微课

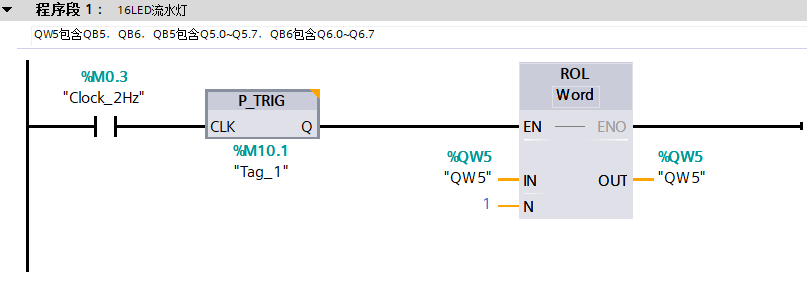

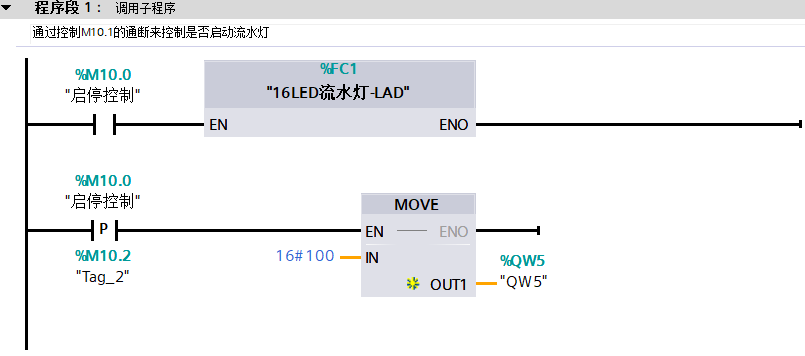

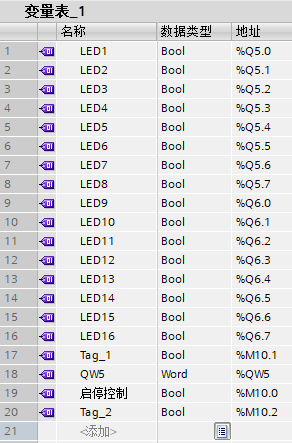

  • 5 LAD源程序

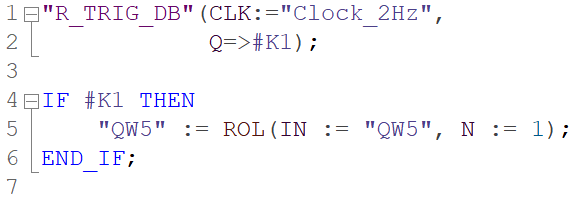

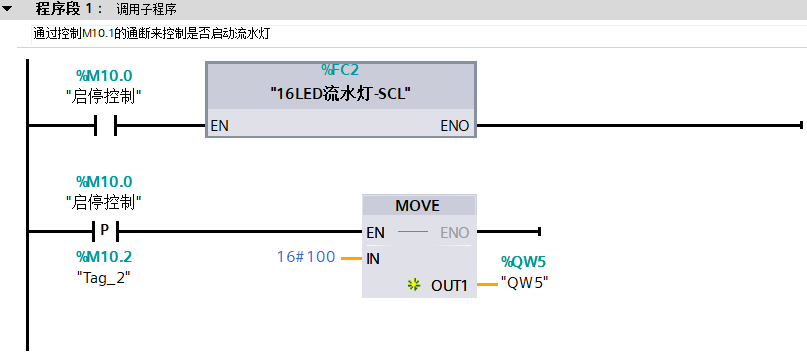

  • 6 SCL源程序
  • 7 仿真实训
  • 8 硬件接线
  • 9 PPT课件

任务描述

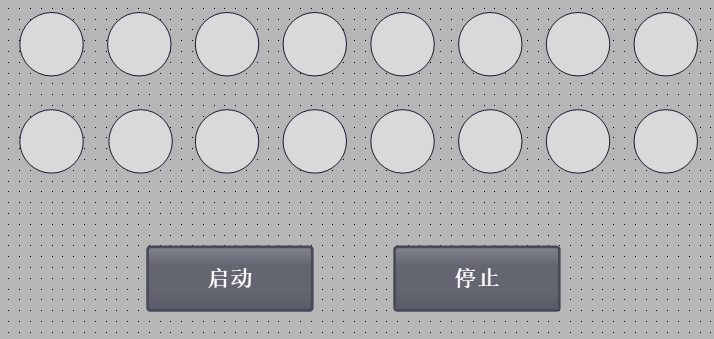

在触摸屏上设计1个启动按钮、1个停止按钮、16个LED灯，用S7-1500 PLC编程控制16个LED灯，使之呈现流水灯的效果。启动按钮和停止按钮分别用于控制流水灯的启动和停止。本次任务可以采用纯仿真来完成，也可以采用实物PLC和触摸屏来进行实验，但是不要求连接实物按钮和实物灯。

配套国家十四五规划教材：

ISBN：9787121445897
