实验目的：
1. 了解示波器的基本结构和工作原理。

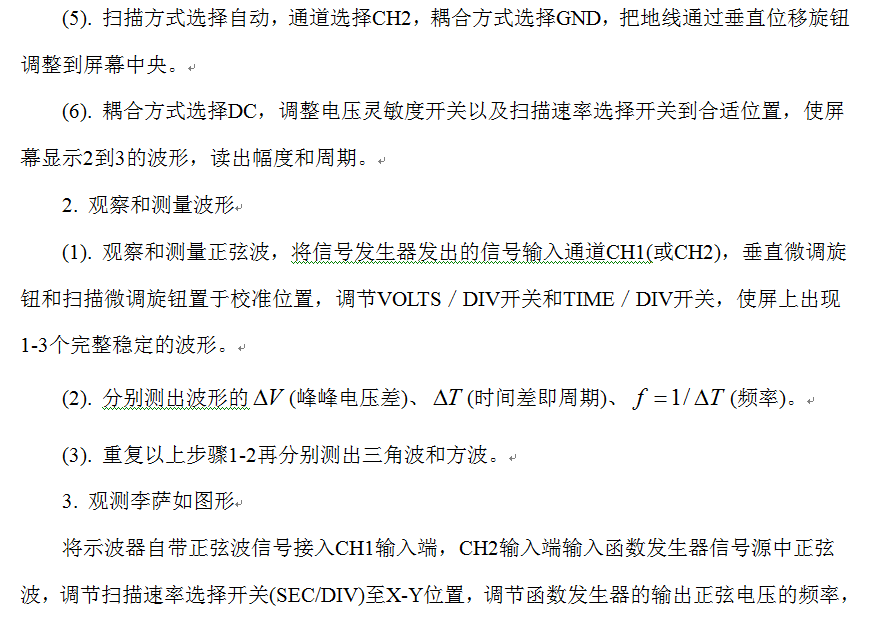

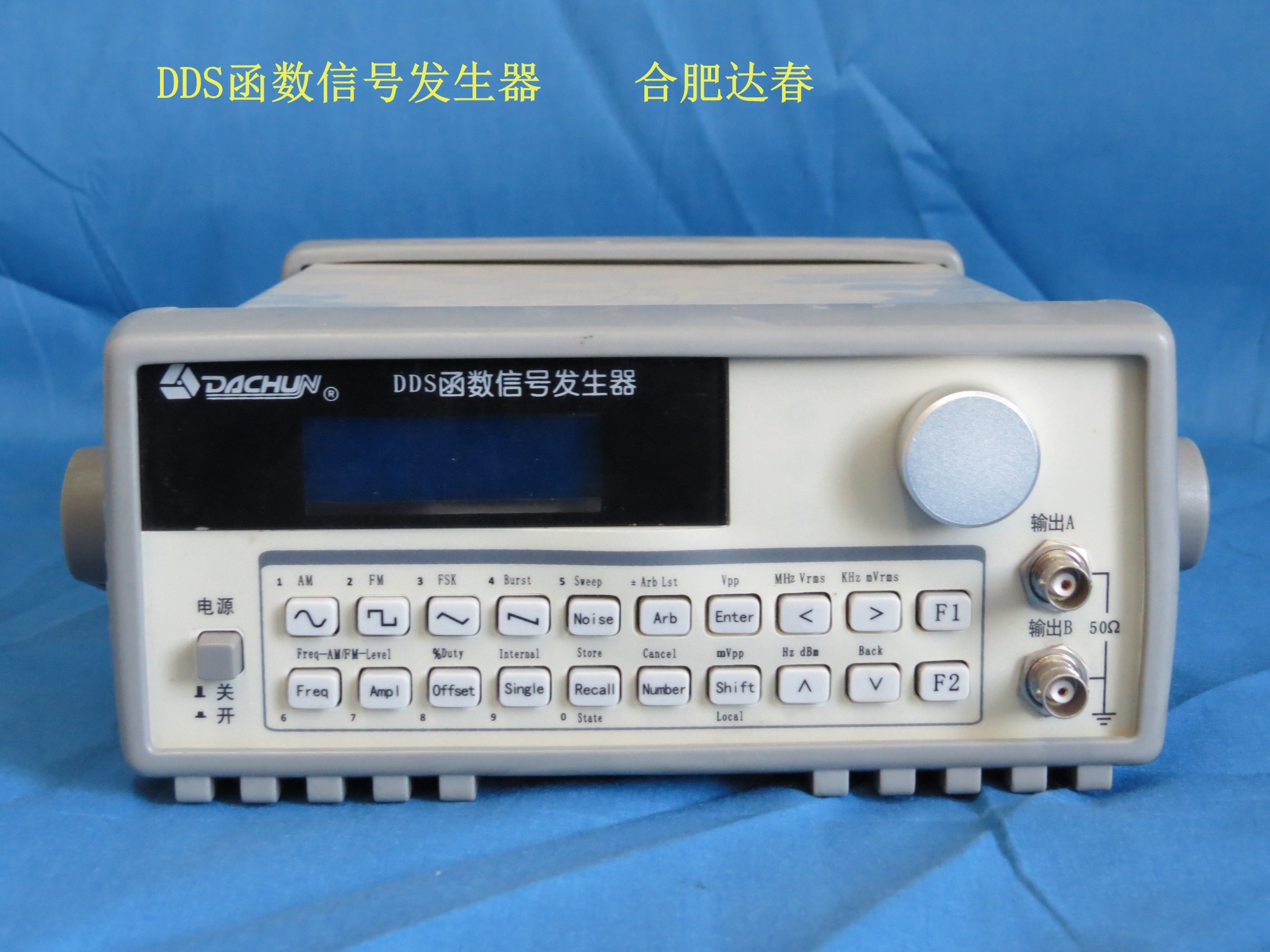

2. 利用示波器观察测量正弦波、方波、锯齿波信号的振幅、频率。

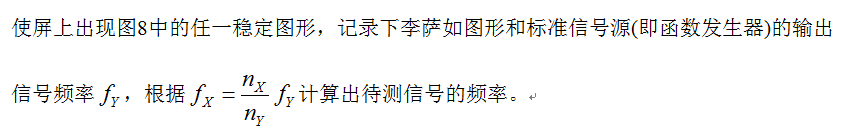

3. 观察电子束垂直正弦振动合成的轨迹(李萨如图形)并测定正弦振动频率。
实验原理：

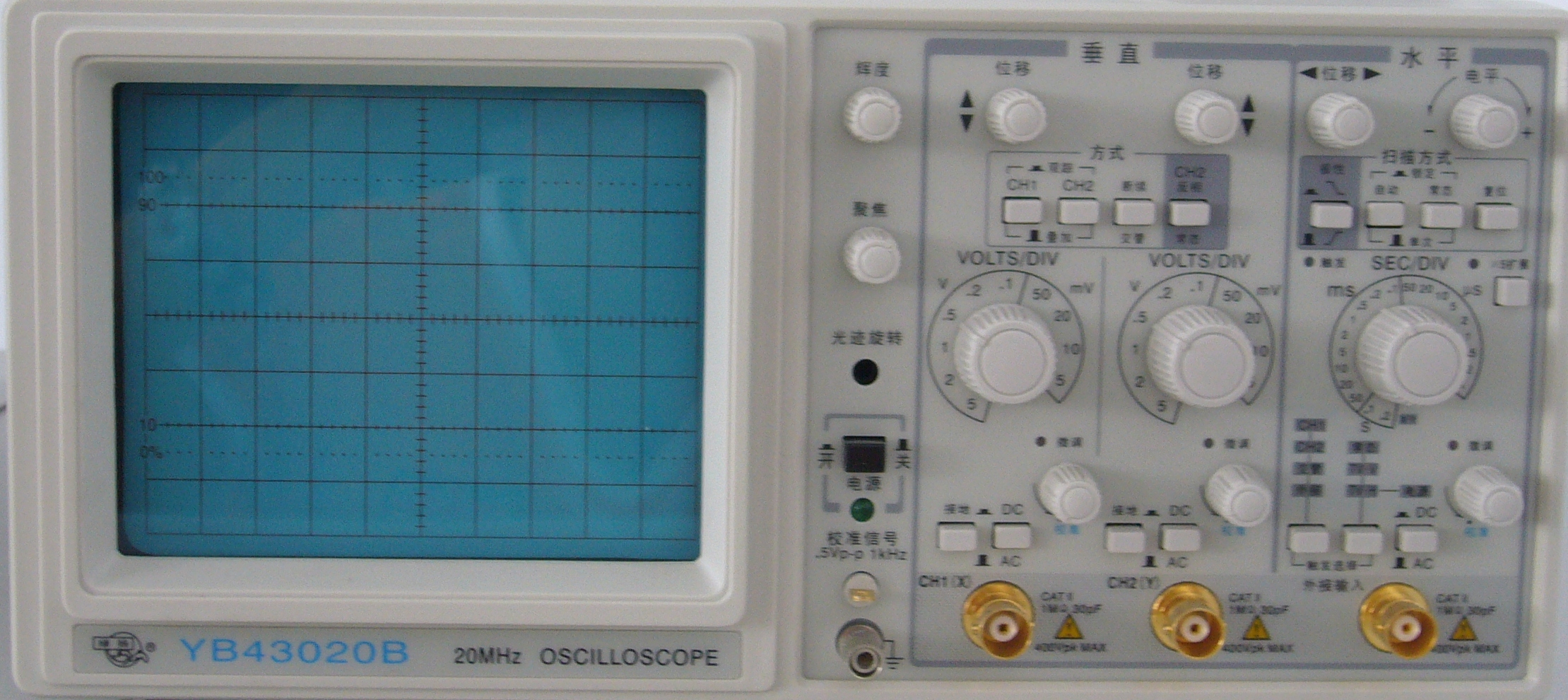

示波器的结构如图2.2.1所示，主要按键以及旋钮的功能如下:
图2.2.1示波器结构图

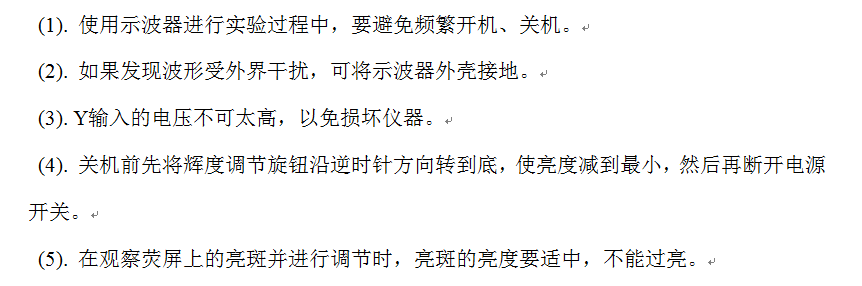

(1). 电源开关: 按入此开关，仪器电源接通，指示灯亮。
(2). 聚焦: 用以调节示波管电子束的焦点，使显示的光点成为细而清晰的圆点。

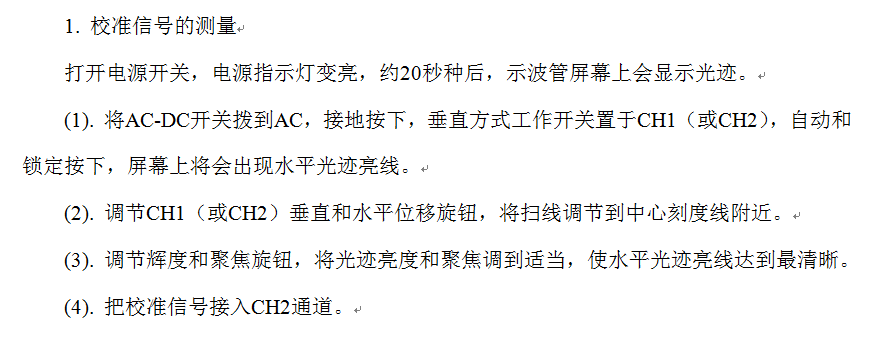

(3). 校准信号: 此端口输出幅度为0.5V，频率为1kHz的方波信号。
(4). 垂直位移: 用以调节光迹在垂直方向的位置。

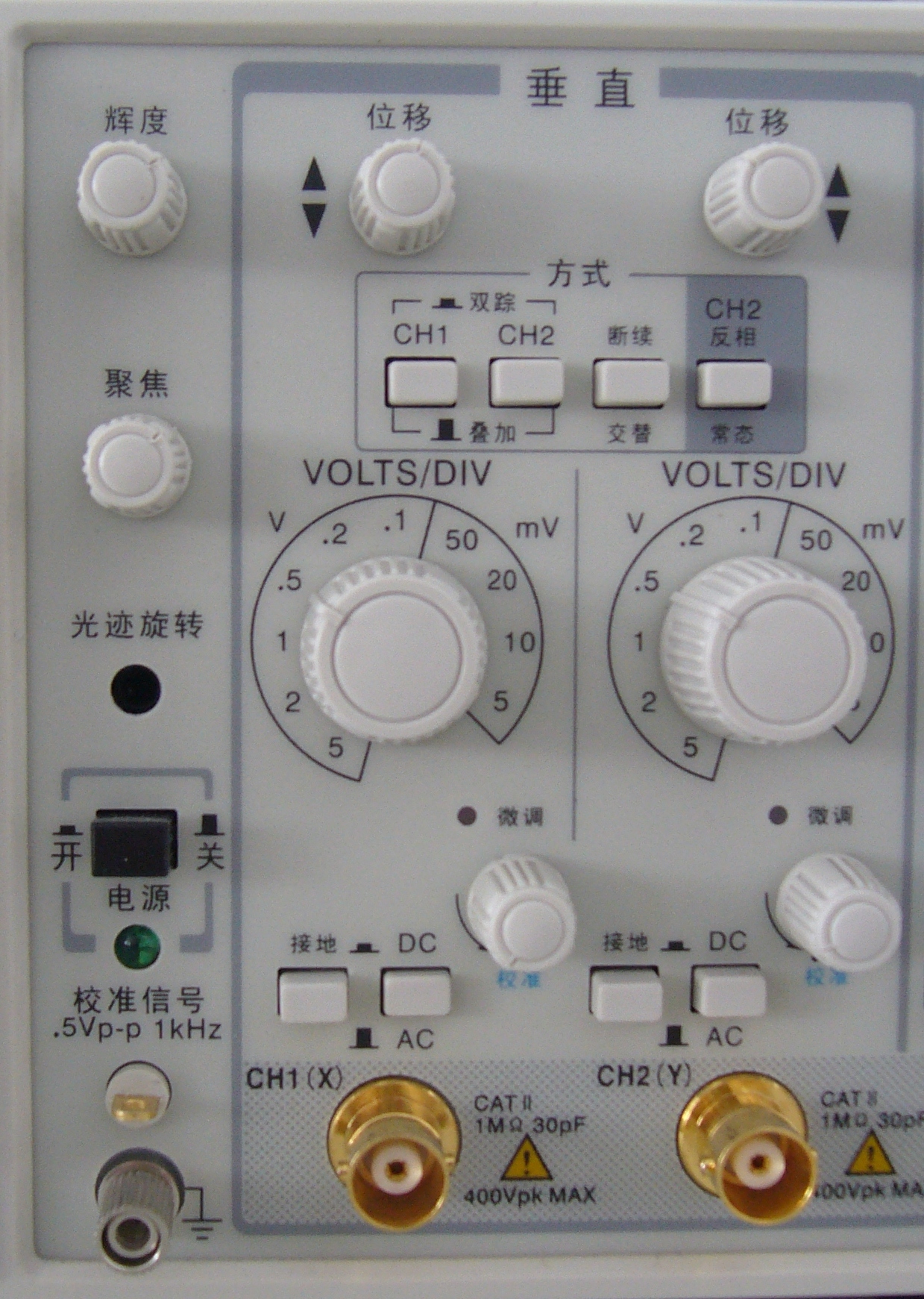

(5). 垂直方式: 选择垂直系统的工作方式。
CH1：只显示CH1通道的信号。
CH2：只显示CH2通道的信号。
交替：用于同时观察两路信号，此时两路信号交替显示，该方式适合于在扫描速率较快时使用。
断续：两路信号断续工作，适合于在扫描速率较慢时，同时观察两路信号。
叠加：用于显示两路信号相加的结果，当CH2极性开关被按入时，则两信号相减。
CH2反相：按入此键，CH2的信号被反相。
(6). 灵敏度选择开关(VOLTS/DIV): 选择垂直轴的偏转系数，从2mV/div～10V/div分12个档级调整，可根据被测信号的电压幅度选择合适的档级。
(7). 微调: 用以连续调节垂直轴偏转系数，调节范围≥2.5倍，该旋钮逆时针旋足时为校准位置，此时可根据“VOLTS／DIV” 开关度盘位置和屏幕显示幅度读取该信号的电压值。
(8). 耦合方式（AC GND DC）垂直通道的输入耦合方式选择，AC：信号中的直流分量被隔开，用以观察信号的交流成份。DC：信号与仪器通道直接耦合，当需要观察信号的直流分量或被测信号的频率较低时应选用此方式。GND：输入端处于接地状态，用以确定输入端为零电位时光迹所在位置。
(9). 水平位移: 用以调节光迹在水平方向的位置。

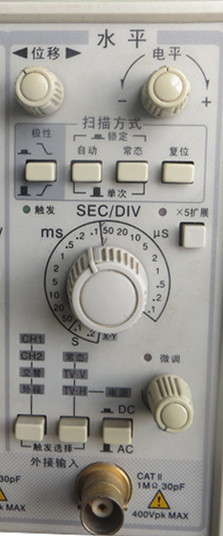

(10). 电平: 用以调节被测信号在变化至某一电平时触发扫描。
(11). 极性: 用以选择被测信号在上升沿或下降沿触发扫描。
(12). 扫描方式: 选择产生扫描的方式。
自动：当无触发信号输入时，屏幕上显示扫描光迹，一旦有触发信号输入，电路自动转换为触发扫描状态，调节电平可使波形稳定的显示在屏幕上，此方式适合观察频率在50Hz 以上的信号。
常态：无信号输入时，屏幕上无光迹显示，有信号输入时，且触发电平旋钮在合适位置上，电路被触发扫描，当被测信号频率低于50Hz时，必须选择该方式。
锁定：仪器工作在锁定状态后，无需调节电平即可使波形稳定的显示在屏幕上。
单次：用于产生单次扫描，进入单次状态后，按动复位键，电路工作在单次扫描方式，扫描电路处于等待状态，当触发信号输入时，扫描只产生一次，下次扫描需再次按动复位按键。
(13). ×5 扩展: 按入后扫描速度扩展5倍。
(14). 扫描速率选择开关(SEC/DIV): 根据被测信号的频率高低，选择合适的档极。当扫描“微调”置校准位置时，可根据度盘的位置和波形在水平轴的距离读出被测信号的时间参数。
(15). 微调: 用于连续调节扫描速率，调节范围≥2.5倍，逆时针旋足为校准位置。
(16). 触发源: 用于选择不同的触发源。
CH1：在双踪显示时，触发信号来自CHl通道，单踪显示时，触发信号则来自被显示的通道。
CH2：在双踪显示时，触发信号来自CH2通道，单踪显示时，触发信号则来自被显示的通道。
交替：在双踪交替显示时，触发信号交替来自于两个Y通道，此方式用于同时观察两路不相关的信号。
外接：触发信号来自于外接输入端口。
