5.6  功率放大电路

功率放大器简称功放，是一种以输出较大功率为目的的放大电路，通常作为多级放大电路的输出级。在很多电子设备中，要求放大电路的输出级能够带动某种负载，例如驱动仪表，使指针偏转；驱动扬声器，使之发声；或驱动自动控制系统中的执行机构等。总之，要求放大电路有足够大的输出功率。这样的放大电路统称为功率放大电路。

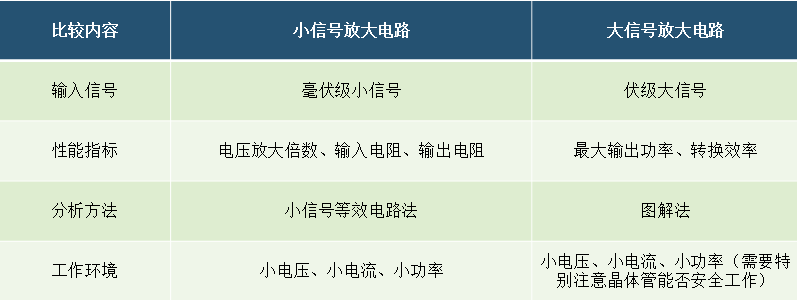

这一节之前的放大电路，通常输入都是毫伏级的小信号，我们的分析方法是小信号等效电路法，在小范围内用线性元器件代替非线性的三极管。

到了功率放大电路这一级，往往是最后电路的输出部分，需要大功率输出带动负载，所以已经从微弱的小信号变成了大信号，这个时候再用小信号等效法就不行了。功率放大电路的分析方法是——图解法。但是每个电路都去画图也是很麻烦的事情，聪明的前辈们举一反三地从图解中找到了规律，最后总结出了一系列的公式，所以本章任务就是理解的基础上灵活应用公式就好了。

同时，功率放大电路对电路的需求不一样，分析它的指标也发生了变化。不再是以前的电压放大倍数、输入电阻和输出电阻了。更多的会考虑怎么样才能提高最大输出功率、电源能量的转换效率以及在电压、电流和功率都比较大的情况下保证三极管能够安全工作。最后再来闲话功放，大家会不会觉得很耳熟呢？

生活中听到的“功放”已经狭义的定义成了“扩音机”，是音响系统中最基本的设备，它的任务是把来自信号源（专业音响系统中则是来自调音台）的微弱电信号进行放大以驱动扬声器发出声音。

关于这种“功放机”请看以下链接：

http://baike.baidu.com/item/功放机

此功放和彼功放到底有啥关系，欢迎排队讨论*\(^_^)/**\(^_^)/*
