规格书提取向导可以用于快速创建IC类型芯片的符号，只需要用户在向导中加载PDF或图片，然后识别出符号的引脚信息，方便快速创建符号。推荐采用粘贴图片的形式导入加载，会更加方便使用操作。

这里，以STM32F103C8T6（LQFP-48）为例，进行规格书提取向导设计演示。

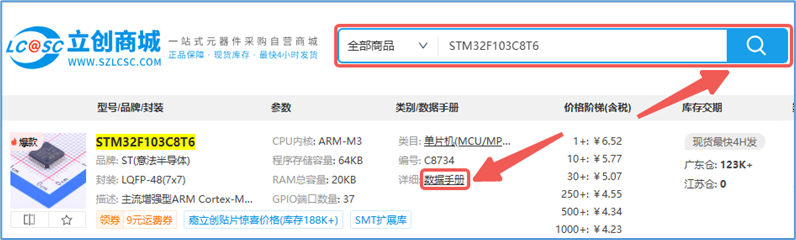

可以前往立创商城进行搜索（https://www.szlcsc.com/），输入填写STM32F103C8T6搜索，然后，点击器件数据手册，找到规格书STM32F103xx-LQFP48封装的引脚描述图。

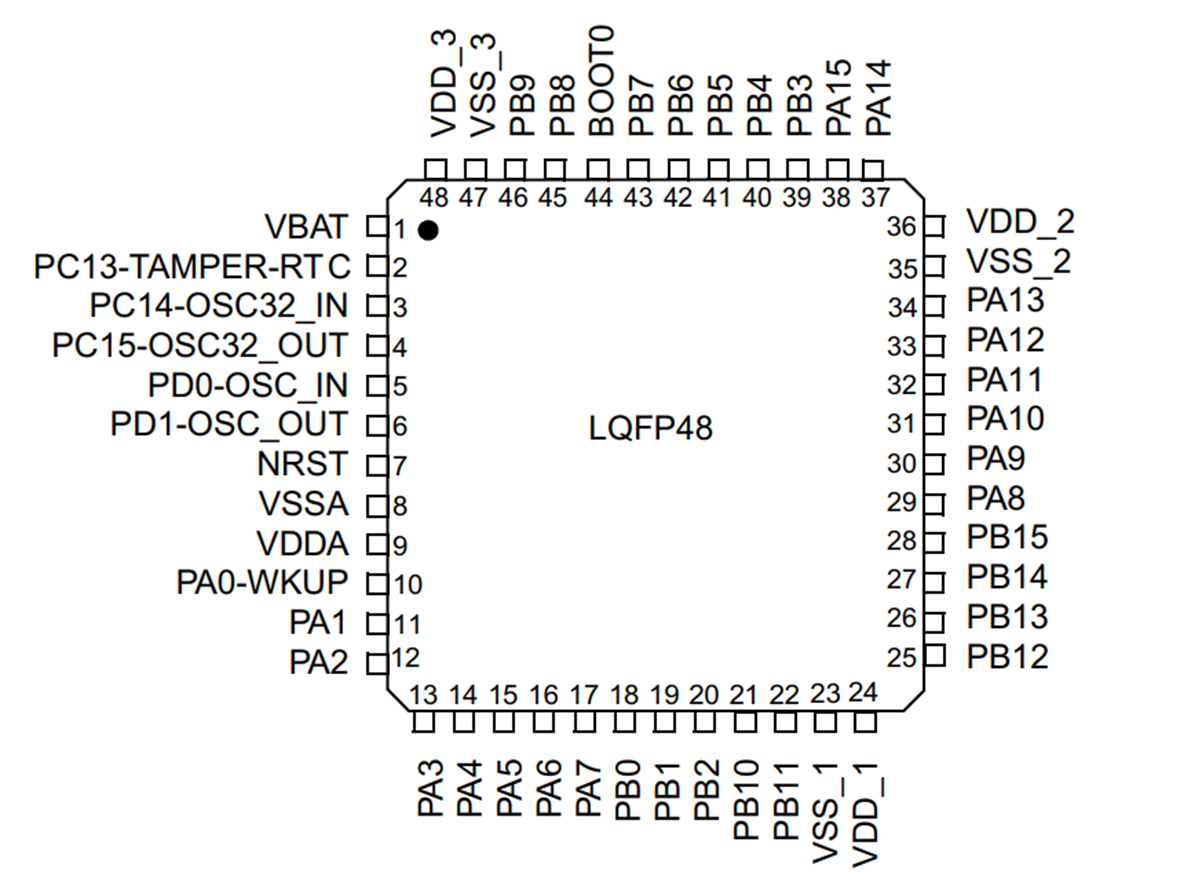

STM32F103xx数据手册

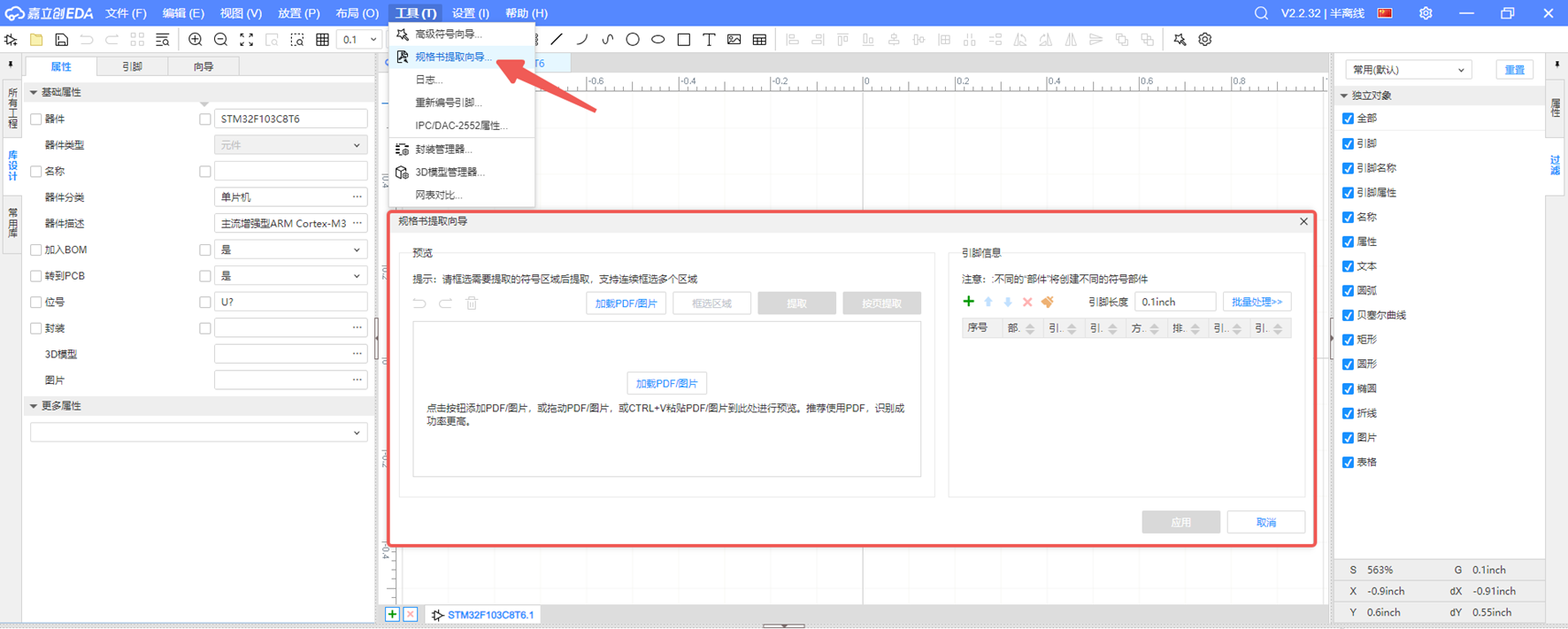

在弹出“符号编辑设计界面”窗口中，点击顶部菜单栏中的“工具→规格书提取向导”，在弹出的“规格书提取向导”窗口中。点击按钮添加PDF/图片，或拖动PDF/图片，或CTRL+V粘贴PDF/图片到此处进行预览，右侧引脚信息可以快速调整修改。

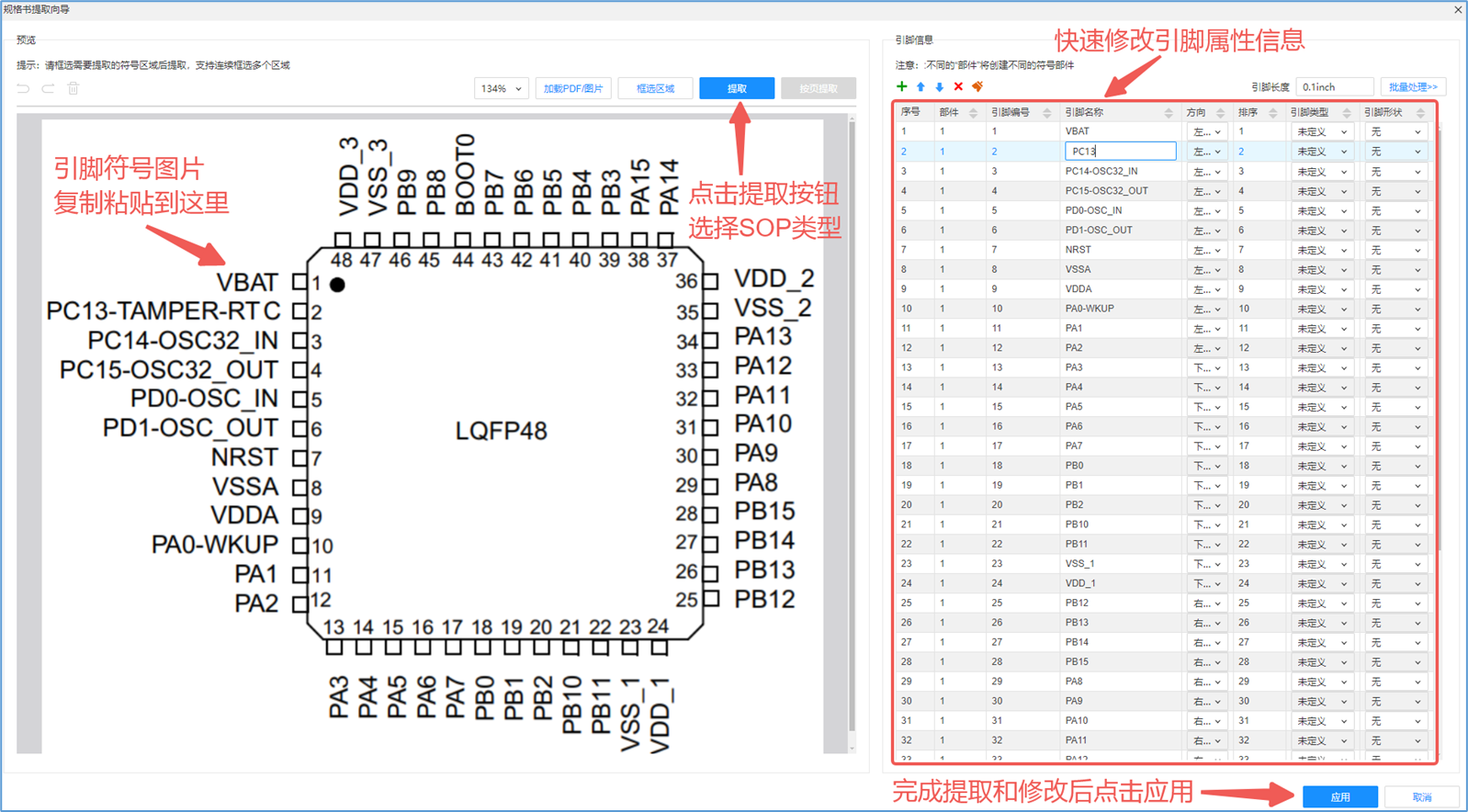

将引脚符号图片复制粘贴到“加载/PDF”窗栏中，点击提取按钮，选择SOP类型识别提取。

在右侧识别出的引脚信息可以快速调整修改引脚的编号、名称、方向等属性。

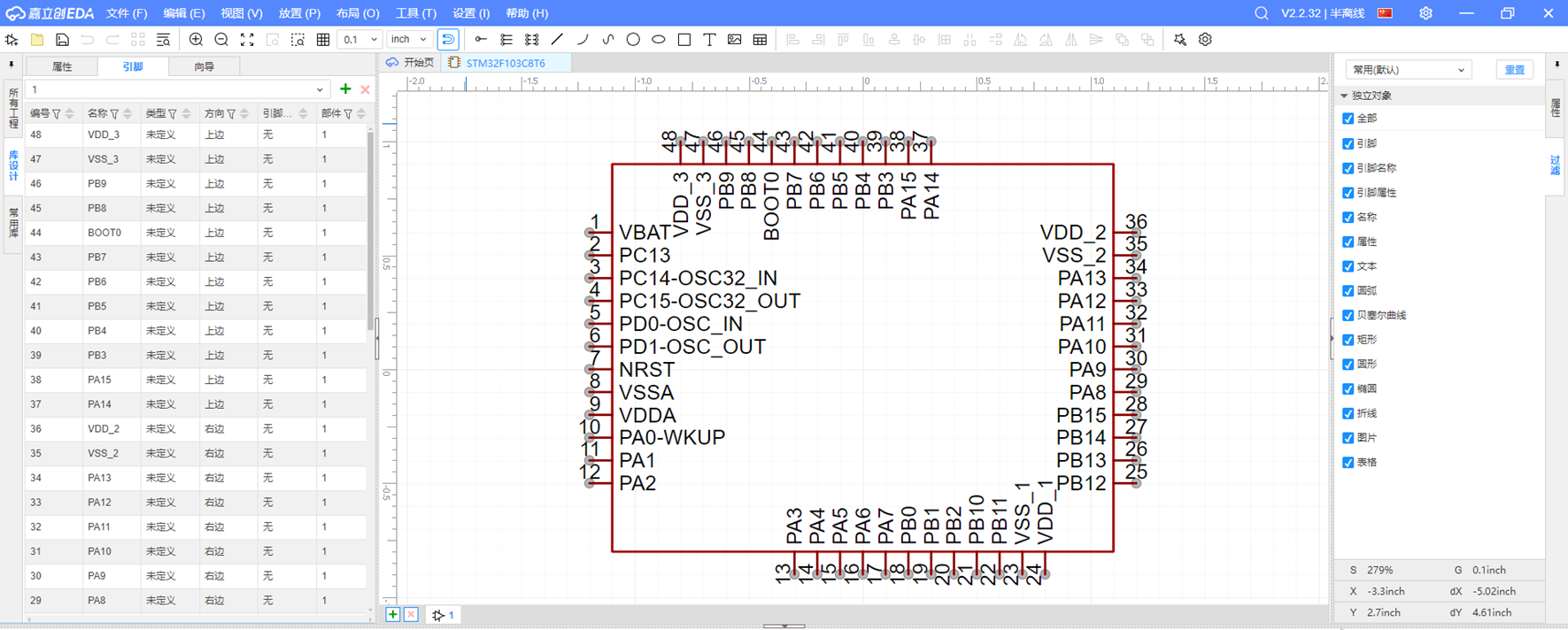

生成的STM32F103C8T6符号与规格书中引脚描述不一致，也可以再使用库设计下的引脚信息栏里快速修改调整。然后，适当同步调整外形框和引脚，使整体美观好看。

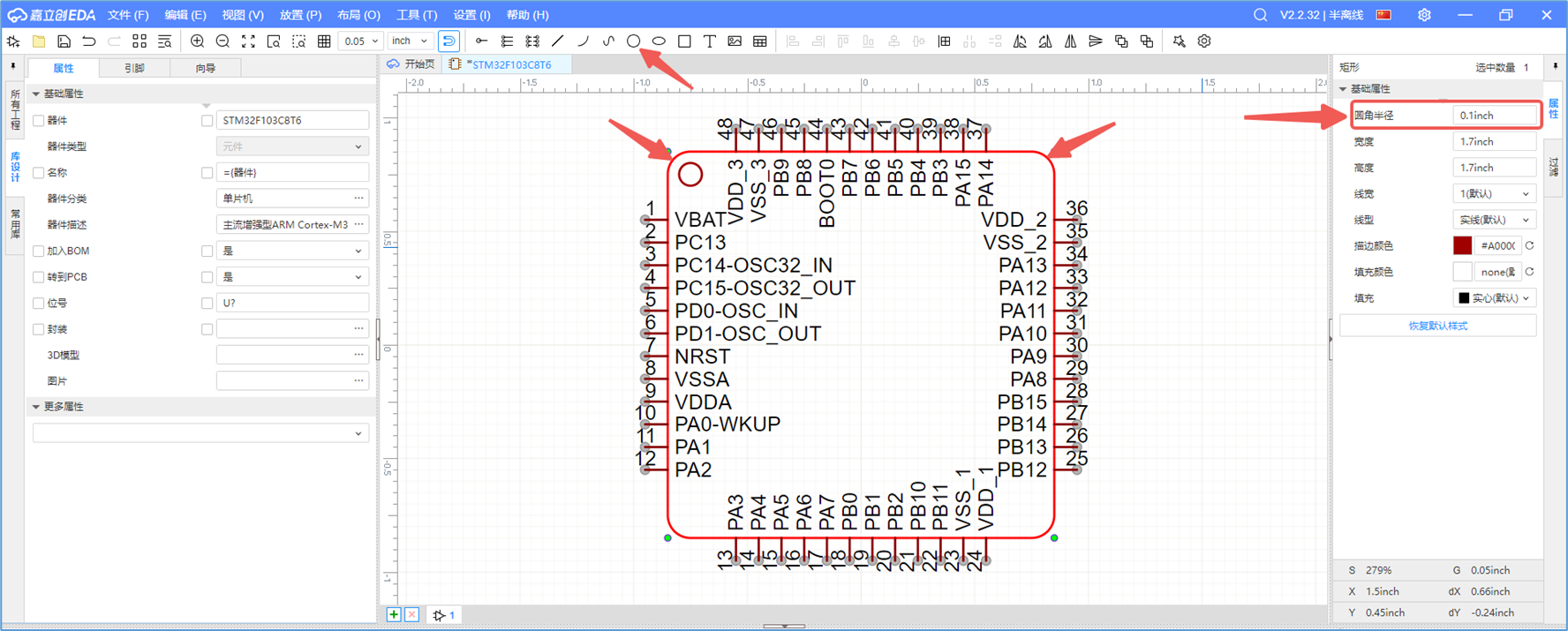

然后，网格尺寸修改成0.05inch，在顶部工具栏中点击  圆形按钮，在1脚处，放置圆形标识注释提示。点击符号外形边框，在右侧属性面板添加0.1inch的圆角半径，使整体更加美观好看。左侧栏面板完善位号、名称和分类等属性信息，点击保存，完成STM32F103C8T6符号的设计。
