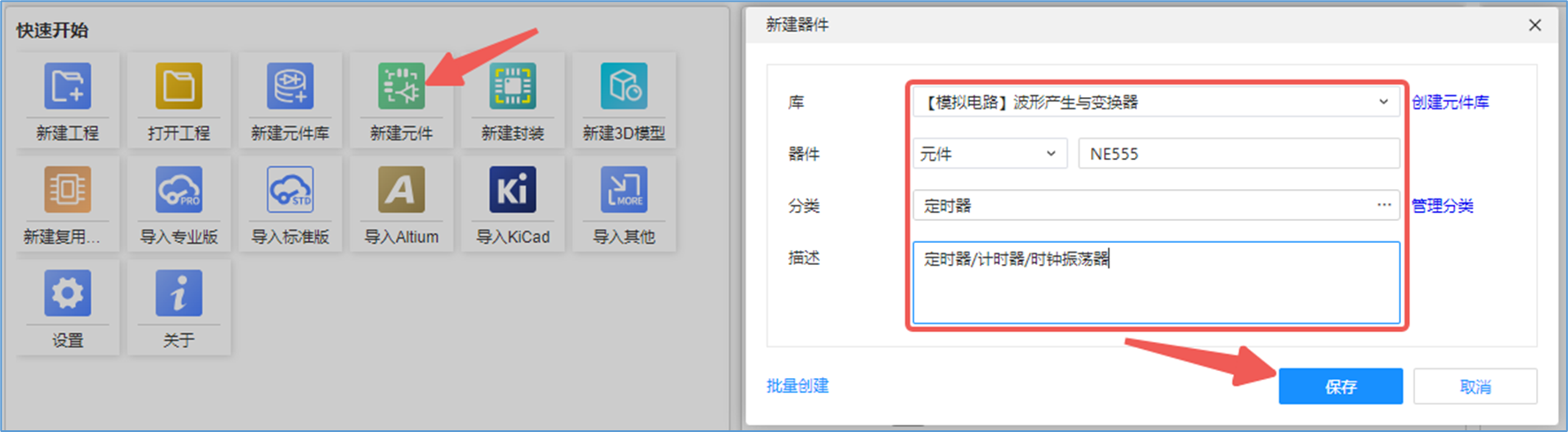

嘉立创EDA（专业版）支持符号向导功能快速生成符号，这里，以NE555定时器符号为例进行演示。在快速开始预览卡片里，点击“新建”元件按钮，在弹出“新建器件”窗口中，可以下拉选择为元件类型。填写输入元件名称为NE555，选择元件分类，添加描述信息等，然后“点击保存”，完成创建。

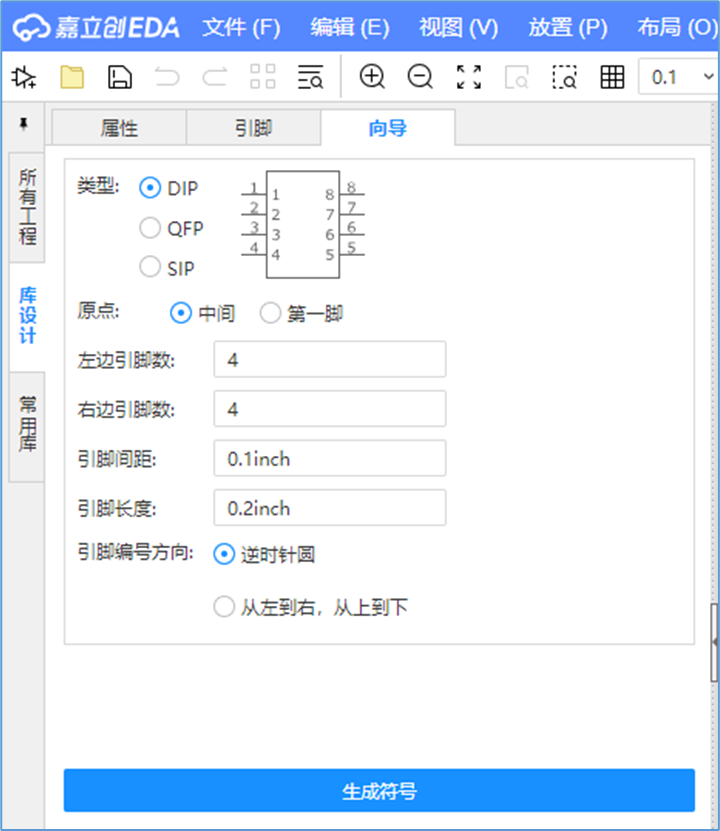

操作步骤：

①在符号编辑器界面左侧的库设计视图，选择向导。

②选择需要创建符号的类型，支持DIP、QFP和SIP三种IC类型。

③原点设置符号的中心位置，支持中间和第一脚为原点两种类型选择。

④填写左右边引脚数量。

⑤设置引脚的间距，注意引脚间距不可设置太小，否则生产符号时，会导致引脚名重叠。

⑥填写引脚长度，建议填写标准栅格长度。

⑦选择引脚编号方向，有逆时针圆和从左到右，从上到下两种类型可选择。

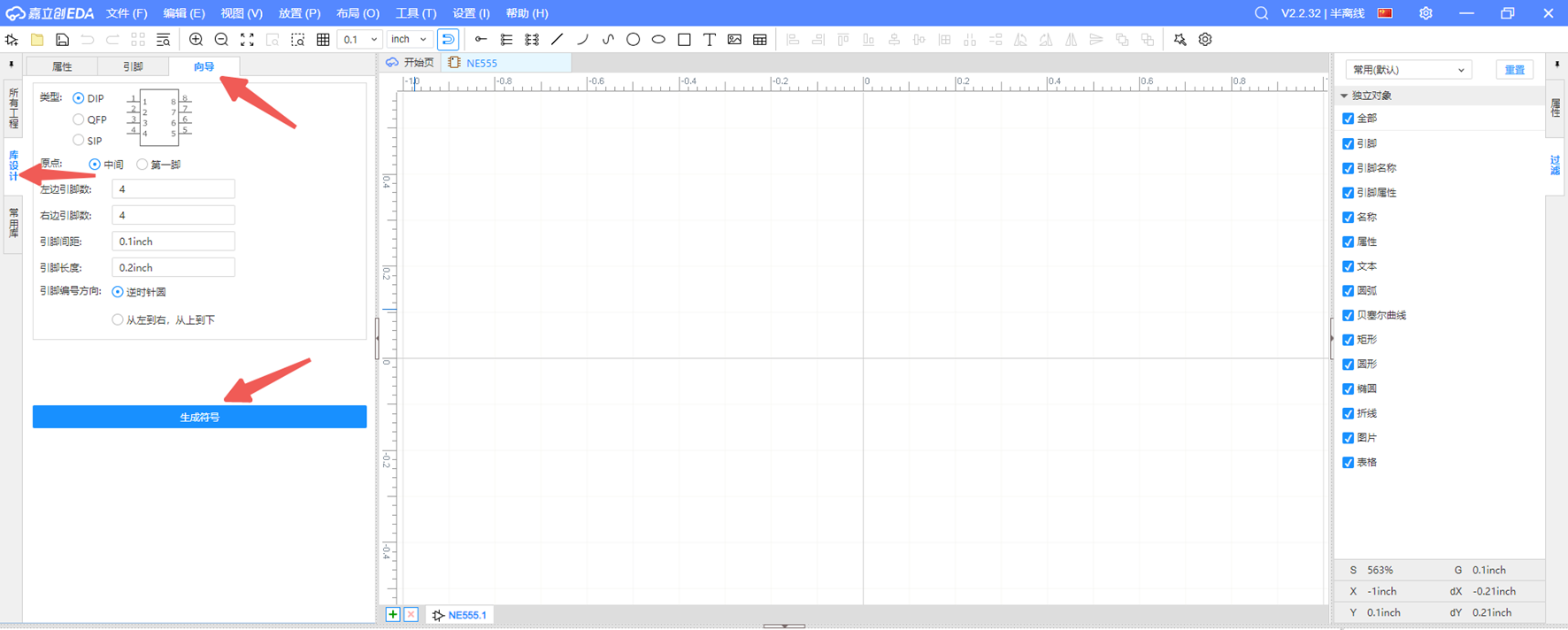

在弹出“NE555符号编辑界面”窗口中，点击左侧库设计中的向导，使用符号向导功能设计。类型选择DIP，原点为中间，左/右边引脚数均为4，引脚间距默认为0.1inch，引脚长度默认为0.2inch，引脚编号方向默认为逆时针圆，点击生成符号。

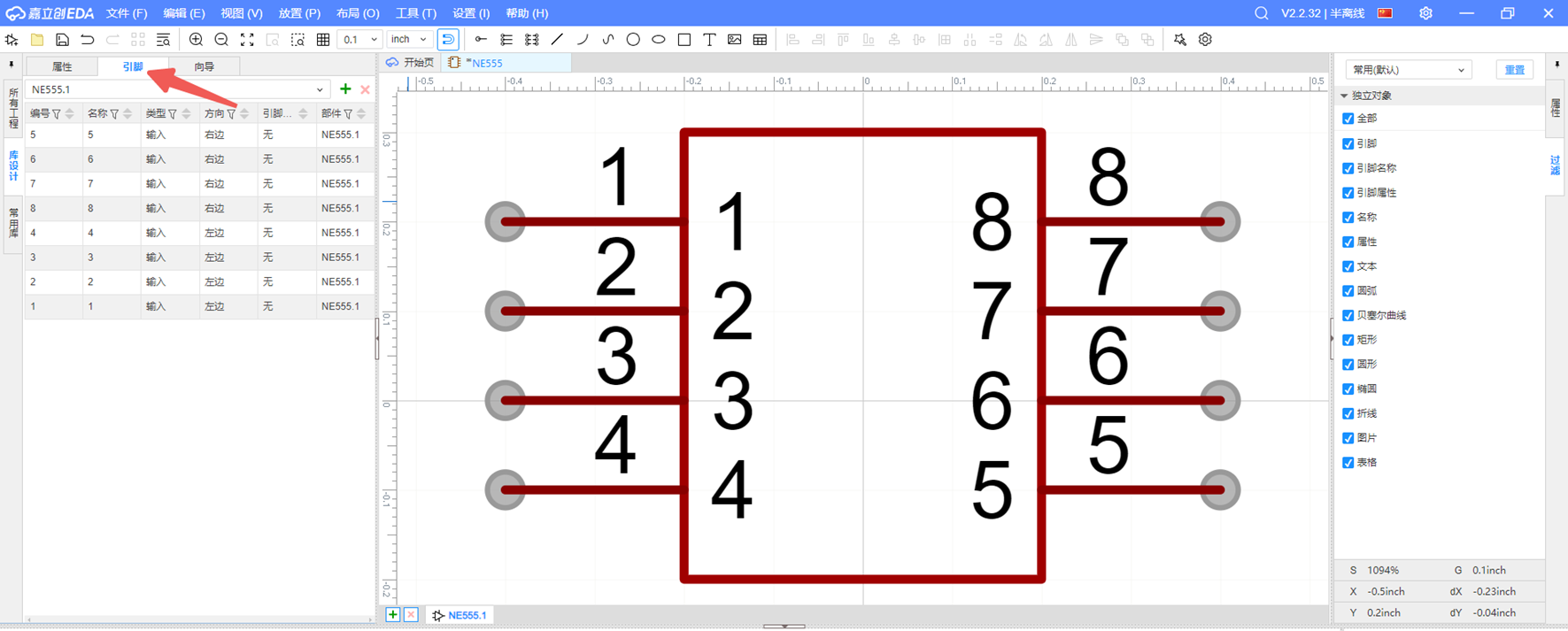

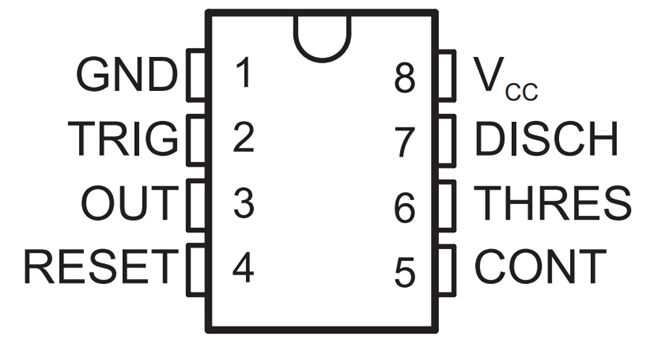

在生成的NE555符号中，点击“库设计→引脚”面板，可以快速对引脚编号/名称/类型/方向/引脚形状/部件等参数进行修改。按照NE555数据手册上的引脚描述图，修改调整引脚名称信息。

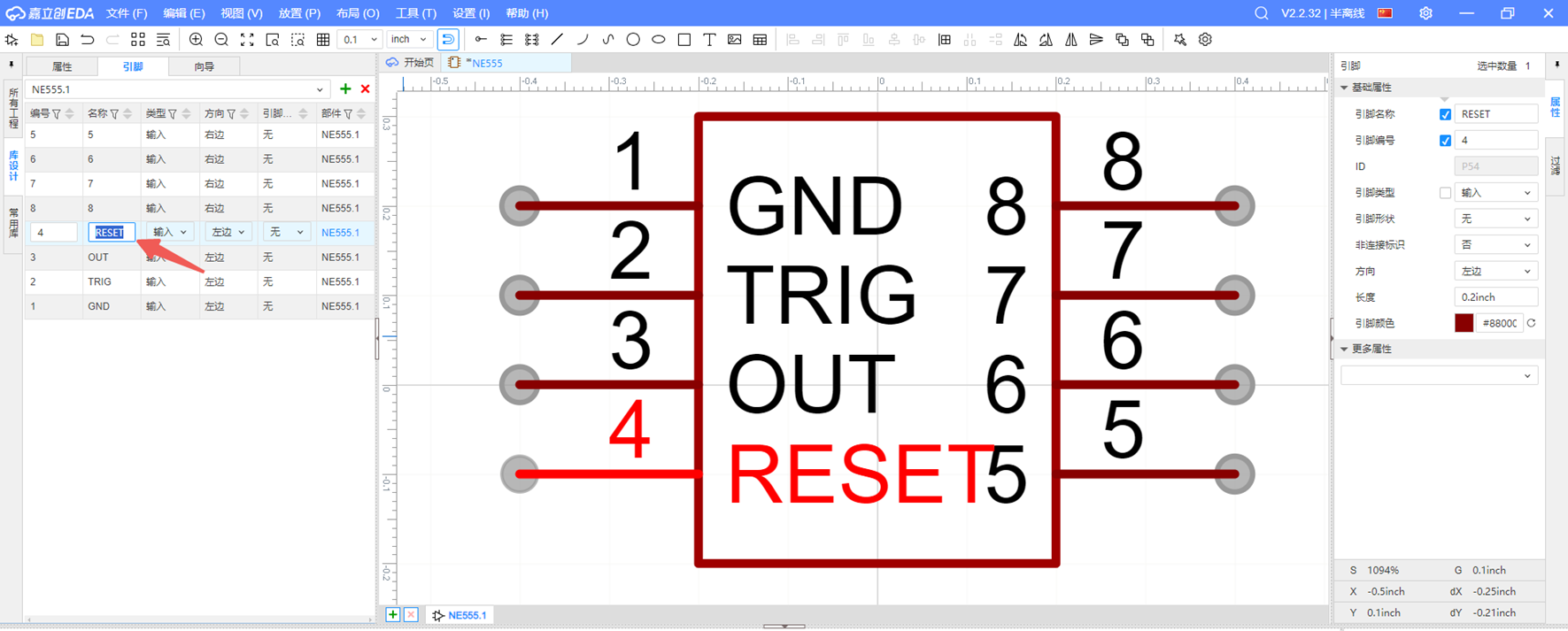

双击引脚的名称，填写输入数据手册上对应引脚名称即可，按照引脚描述图修改引脚名称时，还需要调整矩形边框或引脚间距大小，以保证符号的引脚名称不重叠，美观方便查看。

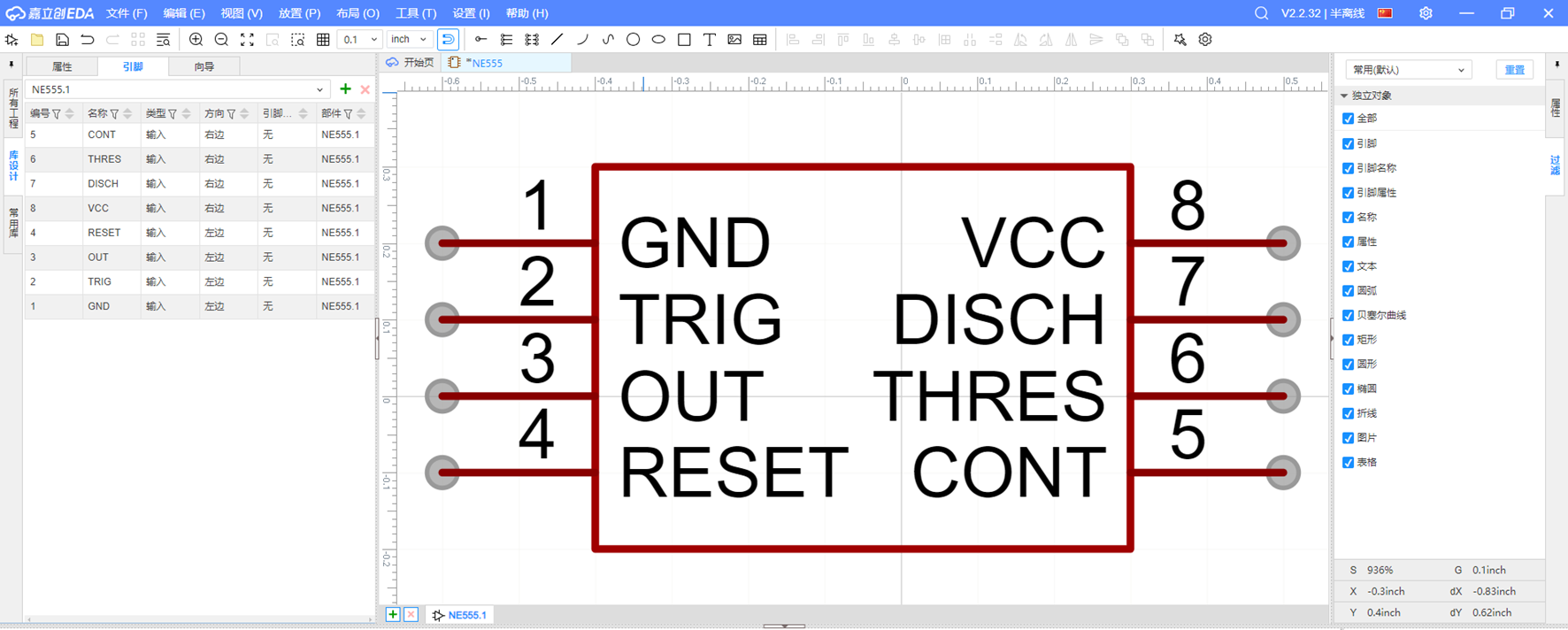

 绘制调整完成后，可以在顶部菜单栏中点击“放置→画布原点→从图形中心格点”，将NE555原点定位到符号的中心，这样放置出来的NE555符号就会从中心放置出，绘制原理图时，会更加方便放置操作和移动，完善基础属性信息，点击保存，完成NE555符号的设计。
