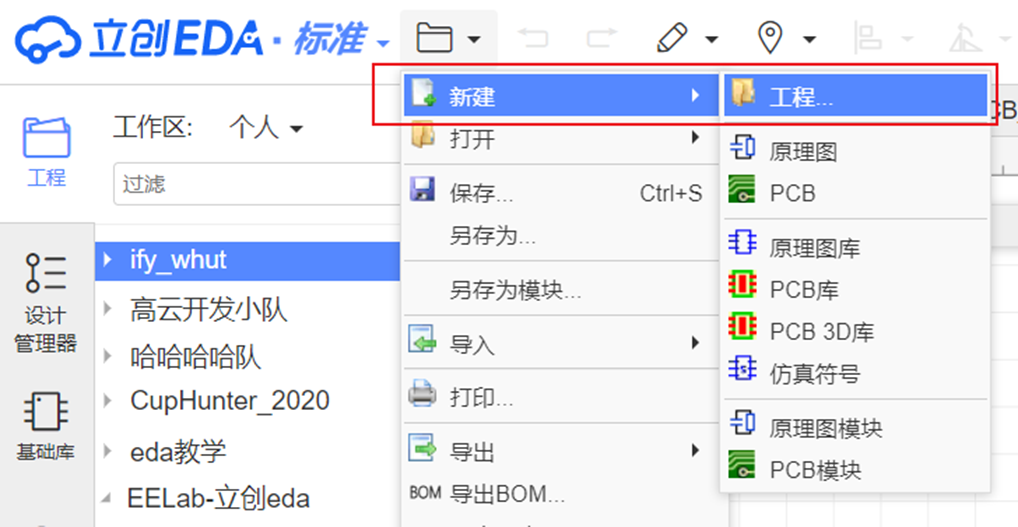

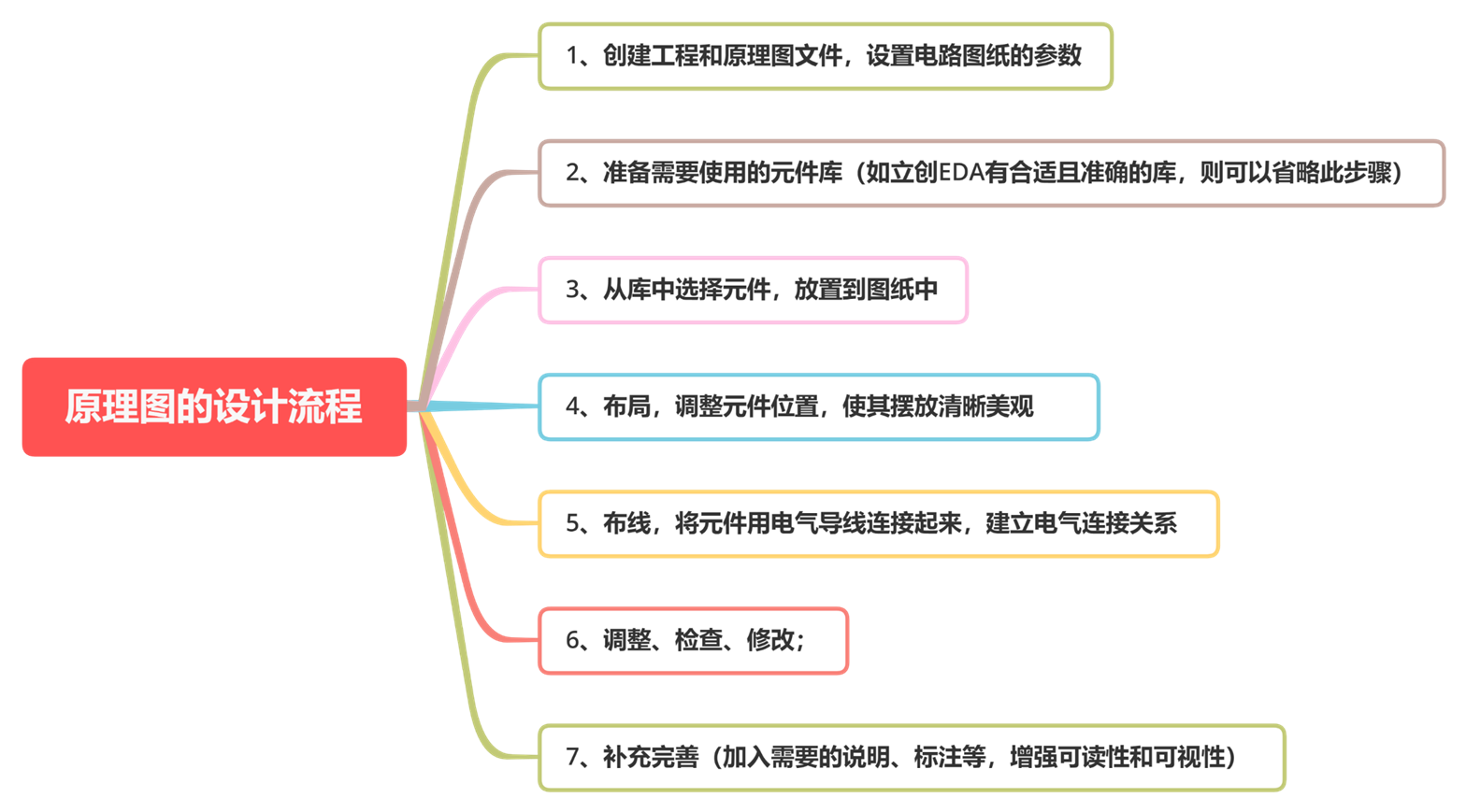

原理图设计的第一步是创建工程，在主菜单栏的文件子菜单中选择新建，而后点击新建工程。

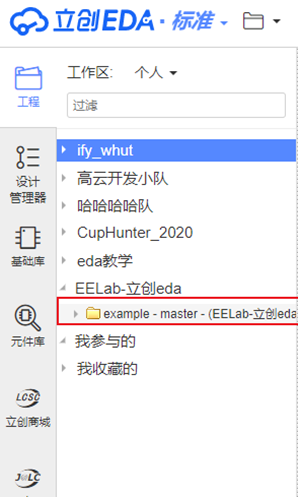

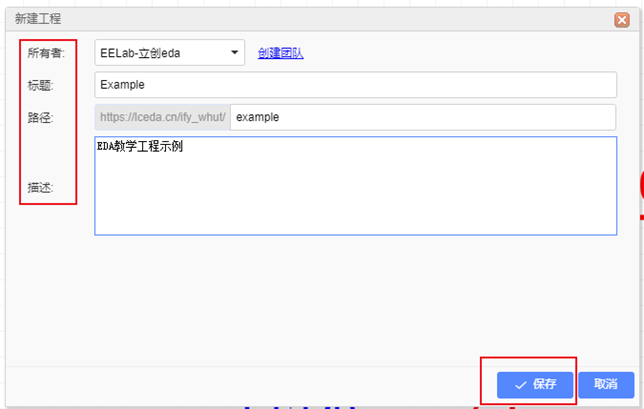

填写工程的信息，选择所有者，填写标题，可以添加描述，方便团队成员理解工程，信息填写完成后点击保存，可以发现工作区已经出现了工程的文件夹。

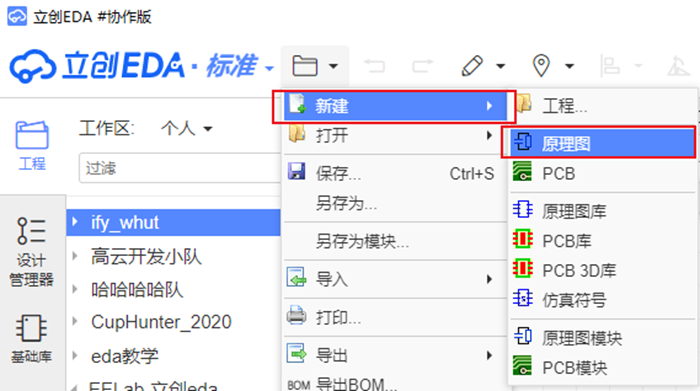

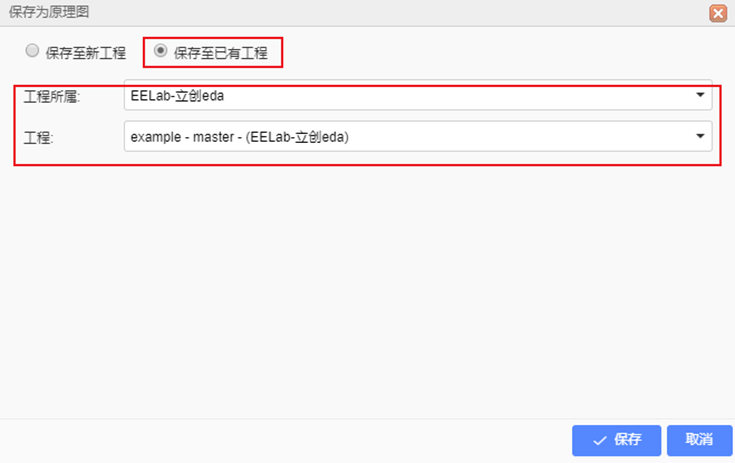

选择新建原理图，随后可以看到新建的空白原理图，按下Ctrl+S，最后保存到刚才创建的工程中，即完成了原理图的创建。

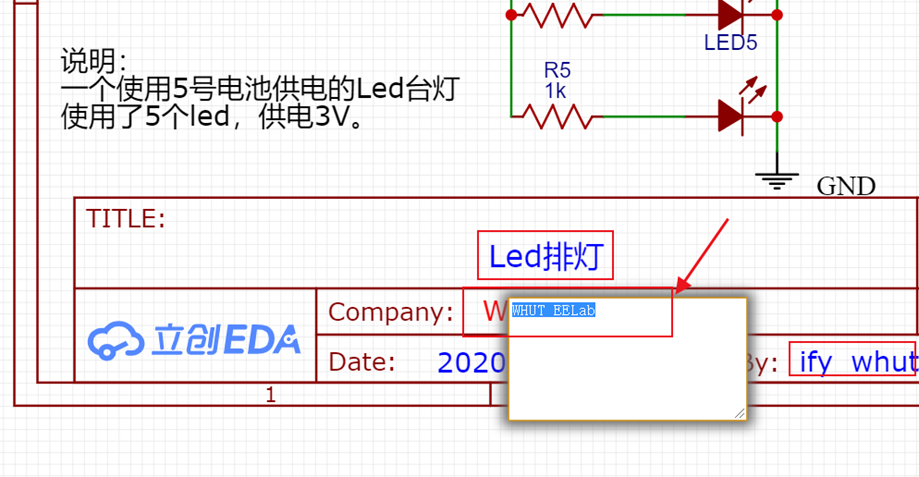

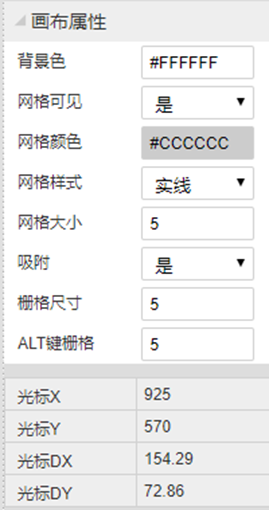

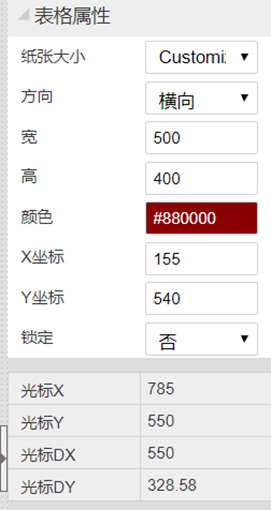

点击空白区可在属性面板查看和修改画布属性，网格和栅格尺寸单位为像素(pixel)；点击原理图框，可以在属性面板查看和修改它的宽高等属性；双击原理图框的备注栏可以添加备注。
