原理图（Schematics，简称SCH）是一种用于表示电路中各元器件之间电气连接关系的图纸，是用来表示电路原理的，在电路设计与制作过程，原理图是至关重要的！

原理图：表示电路板上各器件之间连接原理的图表。

原理图 = 元器件符号 +导线

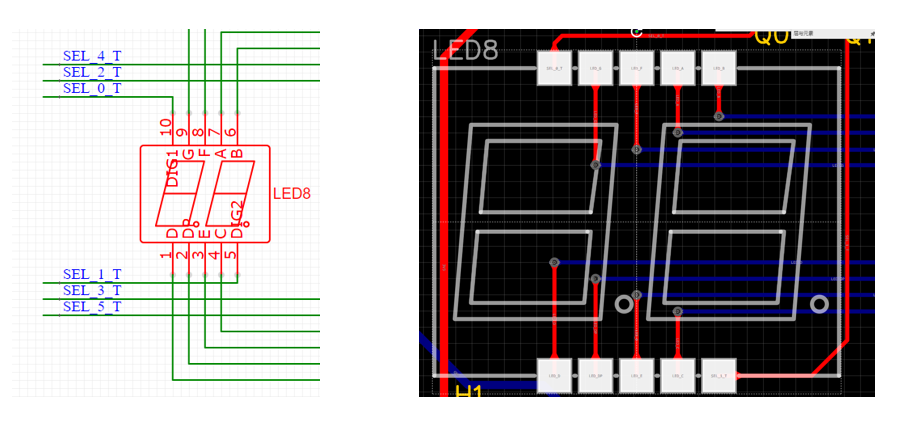

原理图是用来表示电路原理的，在原理图中的每一个元器件和每一条导线，都对应PCB中的实物元器件和实物导线。

在原理图中，会有电路所需的各种电子元器件的电气符号。这些电子元件符号，可以通过导线直接连接，也可以通过网络标号、总线等方式间接连接。

导线工具是最基本的连接电子元器件引脚的工具，如果不方便使用导线连接，则可借助于其他的连接方式。

但是，不管采用什么样的连接方式,最终在PCB文件中，都会变成导线。

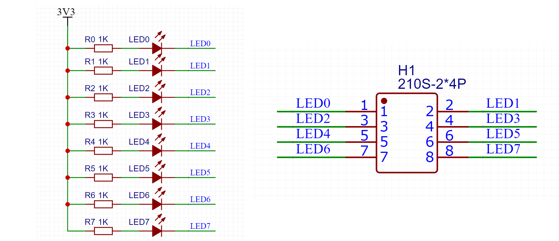

                          通过网络标号连接

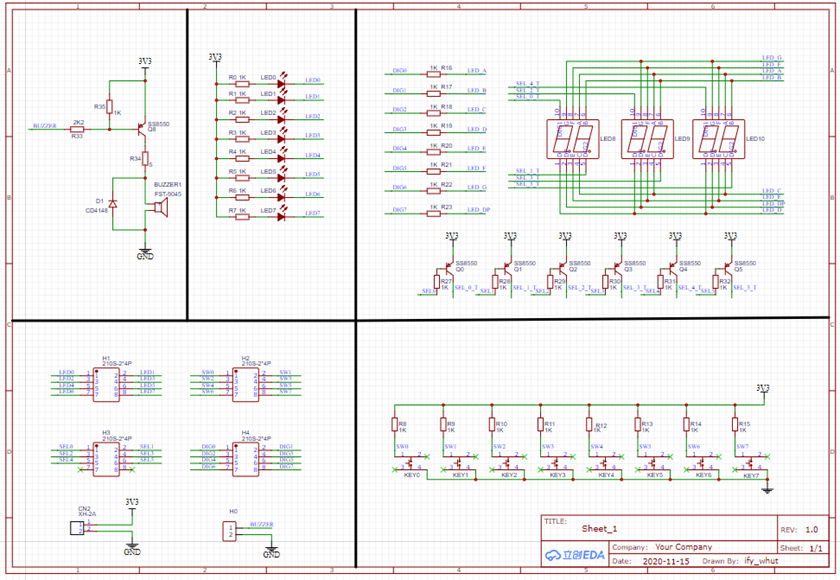

原理图是由元件符号、电气连接、参数注释信息、图纸等部分所组成的。

1.元件符号：各种电子元件都图形符号（如电阻、电容、电感、晶体管、芯片IC等）。

2.电气连接：导线、网络标识符、网络标签、非连接标识符等。

3.注释信息：元件的属性参数，模块电路的功能作用注释。

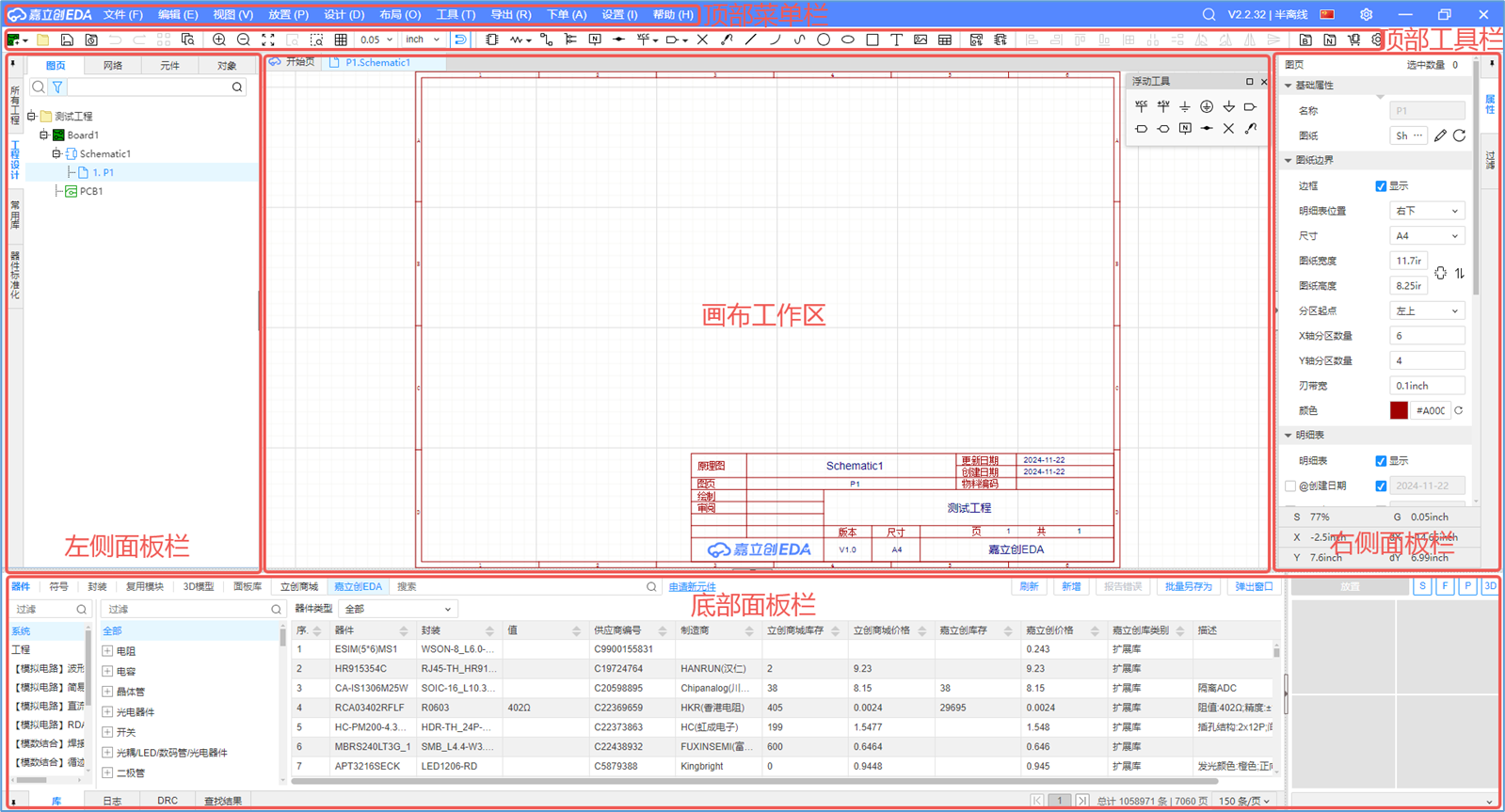

4.图纸：用于绘制原理图内容，不得超出图纸区域外绘制，可自行选择合适的图纸尺寸绘制。

原理图设计流程通常包括以下步骤：

1.新建工程，首先需要新建工程，工程底下包含有完整的板子原理图/PCB为文件；

2.设置图纸，根据设计需求，设置图纸尺寸和参数，包括图纸标题栏明细表信息，网格大小等；

3.放置元件，在原理图中放置所需的元件，可以使用立创商城或嘉立创EDA引擎搜索所需元件，每个元件在原理图中都有一个对应的符号，这个符号在PCB中会对应一个封装。

4.元件布局，根据设计要求，合理安排摆放元件的位置，可按电路功能模块划分，确保布局合理，以便于后续电气连接；

5.电气连接，在原理图中使用导线或网络标签，网络端口等进行电气连接，确保各个元件之间的网络连接正确无误。

6.检查DRC，完成初步设计后，进行DRC检查，检查设计中是否存在错误或不合理的地方，并进行调整和修改。

7.标注信息，添加必要的说明文字和图案，确保设计的完整性和可读性。

8.输出打印，将所设计原理图的PDF打印输出，以便进行进一步的审查和实施。
