金属探测仪的工作原理主要基于电磁感应。

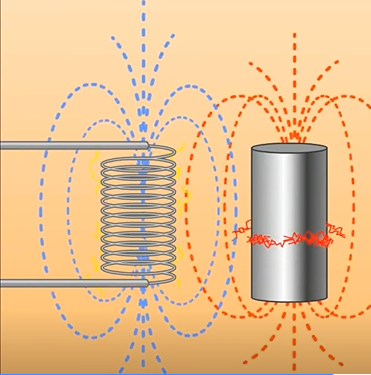

金属探测仪内部通常包含一组线圈，这些线圈在通电时会产生一个周期性变化的磁场。这个磁场在空间中形成一个涡旋电场。当金属物体进入这个涡旋电场时，金属物体内部会产生一个与涡旋电场方向相反的涡电流。这个涡电流会在金属物体中形成一个磁场，这个磁场与原来的磁场相互作用，导致磁场的变化。金属探测仪会检测到磁场变化并触发警报。

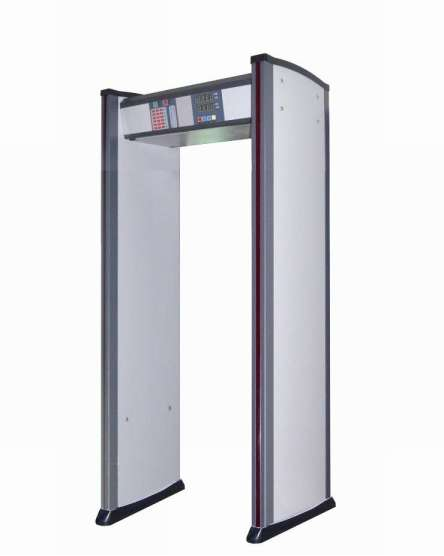

金属探测门的工作原理主要基于电磁感应。

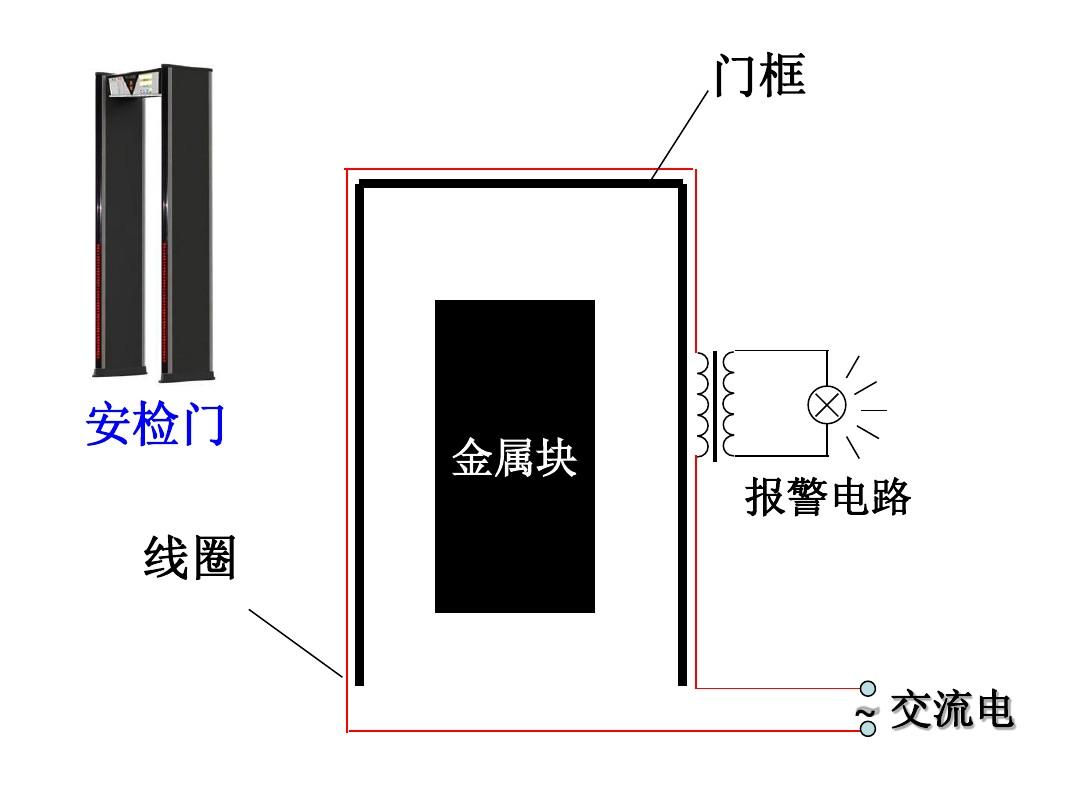

金属探测门通常包含一组中央发射线圈和两组对等的接收线圈，当振荡器产生高频可变磁场时，金属物体进入磁场区域会感应产生涡电流，涡电流进而产生一个新的磁场，这个新磁场会影响原来的磁场，导致接收线圈的感应电压发生变化，从而触发报警信号。
金属探测门内部的结构和信号处理方式可能有所不同，但基本原理是相同的。
教 案 首 页
2024年9月30日 第5周
课题：手持式金属探测器、金属探测门 课次：5 |
教学方法：讲授 教具：多媒体、书 |
教学目的： 掌握手持式金属探测器和金属探测门的相关知识。 |
教学重点： 学会使用手持式金属探测器进行安检工作。 |
教学难点： 学会使用手持式金属探测器进行安检工作。 |
教学过程时间分配： 1.组织教学 5分钟 4.巩固新课 10 分钟 2.复习旧课 5 分钟 5.布置作业 0 分钟 3.讲授新课 60 分钟 6.测 验 0 分钟 |
课后记： 同学们认真听讲，了解了手持式金属探测器和金属探测门的相关知识，课堂提问也会有积极反馈。 |
教 案 纸
2024年9月30日
任务4手持式金属探测器、金属探测门 课次5 第5周
一、组织教学：
班级考勤
二、导入新课：
导入案例：
2019年6月24日，地铁亦庄线荣京东街站，安检查获孙某某携带警用催泪喷射器一瓶，对其处以行政拘留3日。
2019年6月3日，地铁1号线苹果园站安检查获高某携带弹簧自锁刀一把，对其处以行政拘留3日。
2019年6月10日地铁1号线天安门西站，安检查获乘客于某某手提袋内携带农药（灌装在饮料瓶中），后将其移送有关部门处理。
关键知识点：
1.手持金属探测器的相关知识
2.金属探测门的相关知识
三、讲授新课
一、手持金属探测器的特性、结构及探测原理
（1）TX-101B型手持式金属探测器的特性
TX-101B型手持式金属探测器是一款高性能的，专为安检工作设计的金属探测器，本产品可以在机场、车站等场所，检测包裹、行李、信件中的金属。
（2）手持式金属探测器的结构和探测原理
1. TX-101B型手持式金属探测器外部结构
2.手持式金属探测器内部结构
各种类型的手持式金属探测器的内部结构都是由高频振荡器、振荡检测器、音频振荡器和功率放大器等四部分组成的。
3.手持式金属探测器的探测原理
调节高频振荡器的增益电位器，恰好使振荡器处于临界振荡状态，也就是说刚好使振荡器起振。当探测器靠近金属物体时，由于电磁感应现象，会在金属导体中产生涡电流，使振荡回路的能量损耗增大，正反馈减弱，处于临界态的振荡器振荡减弱，甚至无法维持振荡所需的最低能量而停振。如果能检测出这种变化，并转换成声音信号，根据声音有无，就可以判定探测线圈下面是否有金属物体。人身检查过程中若检测到某一部位，金属探测器报警则表明有金属物品。
二、手持式金属探测器的操作和使用
（1）手持式金属探测器的操作
1.电池安装：可由9V干电池或Varta TR7/8型镍氢充电电池及类似产品供电。用大拇指在凹槽内向后推即可打开电池后盖，按电池盖板正、负符号装上电池，保证电池接触良好，盖上电池盖向前推紧。
2.开机：三相开关可向上向下按动，由此来选择两种操作报警模式（向上是声音和指示灯，向下是振动和指示灯），中间为关闭电源。随后探测器报警指示灯将闪烁几秒，此时应使探测面离开任何金属物品，直至上述灯熄灭。如待机指示灯绿色亮起，表明电池电量充足。如黄色欠压指示灯亮起，表明需要更换干电池或给镍氢电池充电。
3.灵敏度调节及操作：金属探测器配备有灵敏度调节开关，有（低、中、高）三档可供选择。一般情况下，灵敏度应设在中档，其他范围使用则取决于被测金属物体的尺寸和距离。
4.电池充电：注意不要对干电池进行充电。将充电器直接插入充电孔就可充电。充电前必须确认电池仓中的电池为可充电电池，打开充电器开关到ON位置，电源指示灯亮起确认电源存在。充电时探测器必须关闭。完全充电所需时间为16h。
（2）手持式金属探测器的使用
1.使用手持式金属探测器时，先打开开关，绿灯亮表示已打开，在检查的过程中如遇到金属物品或违禁物品红灯就会闪烁，同时发出响声，在使用金属探测器时，应注意轻拿轻放，定期调整灵敏度。
2.检查时，探测器所到之处，手检员应用另外一只手配合做摸、按、捏动作；手检过程中，应注意对头部、手腕、肩胛、胸部、臀部、腋下、裆部、腰部、衣领、领带、鞋、腰带等部位进行重点检查。
3.如果探测器报警，手检员左手应配合触摸报警部位，以判明报警物品性质，同时请过检人员取出该物品进行检查。
4.过检人员将报警物品从身上取出后，手检员应对该报警部位进行复检，确认无危险品后方可进行下一步检查，
5.当检查到脚部有异常时，应让过检人员坐在椅子上，让其脱鞋接受检查，检查方法是用手握住鞋跟判别是否藏有物品，确定其袜中是否夹带物品，检查完毕，将旅客的鞋过X光机检查，确认无问题后放行。
6.人身检查礼貌用语：您好，请接受人身检查；您好，请伸开双臂；您好，请转过身；您好，请脱鞋接受检查。谢谢您的配合！
三、手持式金属探测器的维护、常见故障及排除方法
（1）手持式金属探测器的维护
（2）常见故障和排除方法
课程思政
1.安全意识：通过介绍手持式金属探测器、金属探测门在安检、校园安全等领域的应用，强调安全意识的重要性。让学生认识到，在公共场所和特定环境中，确保人员和财产的安全是至关重要的。
2.法律意识：结合相关法律法规，如禁止携带管制刀具等危险物品进入公共场所的规定，引导学生树立法律意识，遵守法律法规，做守法公民。
3.责任意识：通过手持式金属探测器、金属探测门的使用，培养学生的责任意识。让学生明白，作为社会的一员，有责任维护公共安全和社会秩序。
四、课堂小结
学会使用手持式金属探测器进行安检工作。
五、布置作业
巩固所学
