预制柱：

一、软件实现：

•模型：内置坐浆单元，预制单元，现浇单元一键成模

•出量：计算总体积、坐浆体积、预制体积、后浇体积、后浇模板，实现预制柱与其他混凝土构件扣减，后浇部分支持查看钢筋三维。

•节点：内置上下层现浇柱与预制柱钢筋节点计算

二、软件操作

1、绘制预制柱

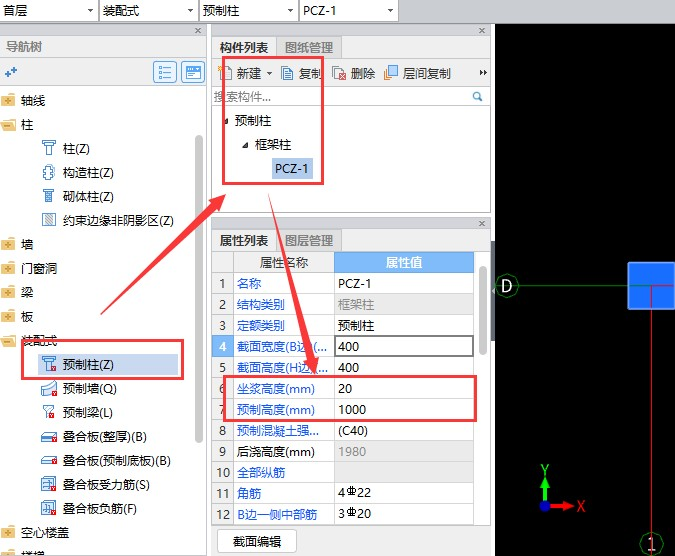

操作步骤：新建预制柱--属性信息中输入坐浆、预制高度，后浇高度软件自动计算，完善属性信息，绘制方法同框架柱。

• 2、出量

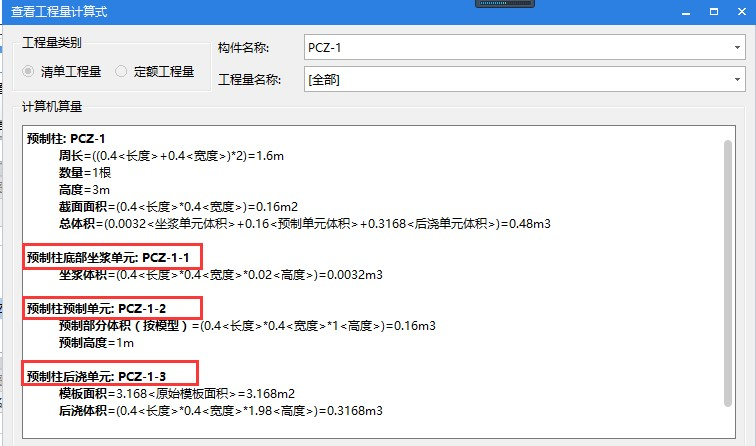

操作步骤：汇总计算--点击查看计算式，整体、单元出量清晰；

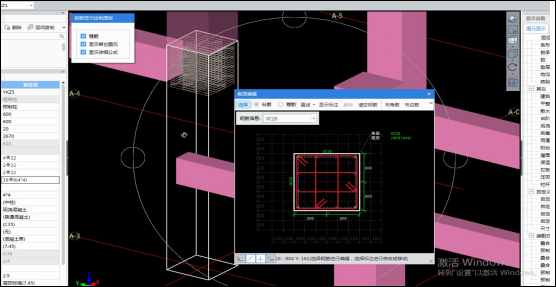

点击钢筋三维，所见即所得

• 3、节点

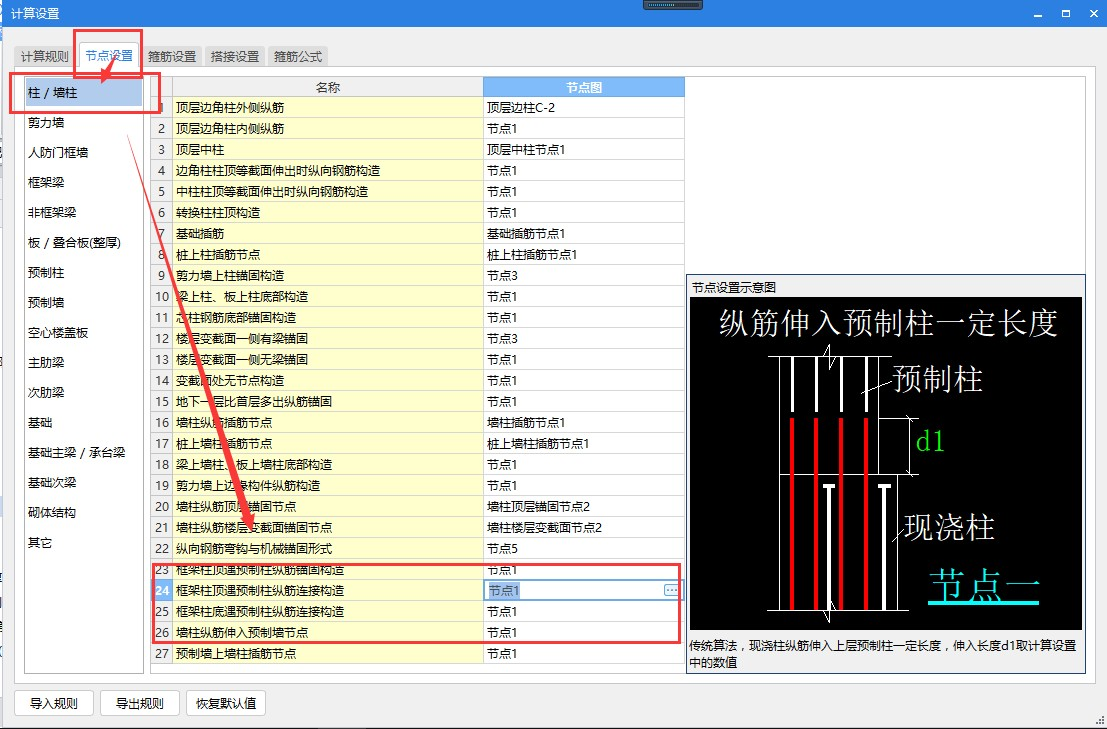

内置上下层现浇柱与预制柱钢筋节点计算：

工程设置—钢筋设置—节点设置—柱/墙柱

一、软件实现

• 模型：参数化预制墙支持保存模板，下次使用

• 出量：坐浆体积、预制体积、后浇体积、后浇模板

• 节点：实现预制墙与剪力墙钢筋节点计算，实现预制墙与墙柱纵筋节点计算，实现梁、连梁与预制墙钢筋的扣减计算

二、软件操作

• 1、绘制预制墙

操作步骤：

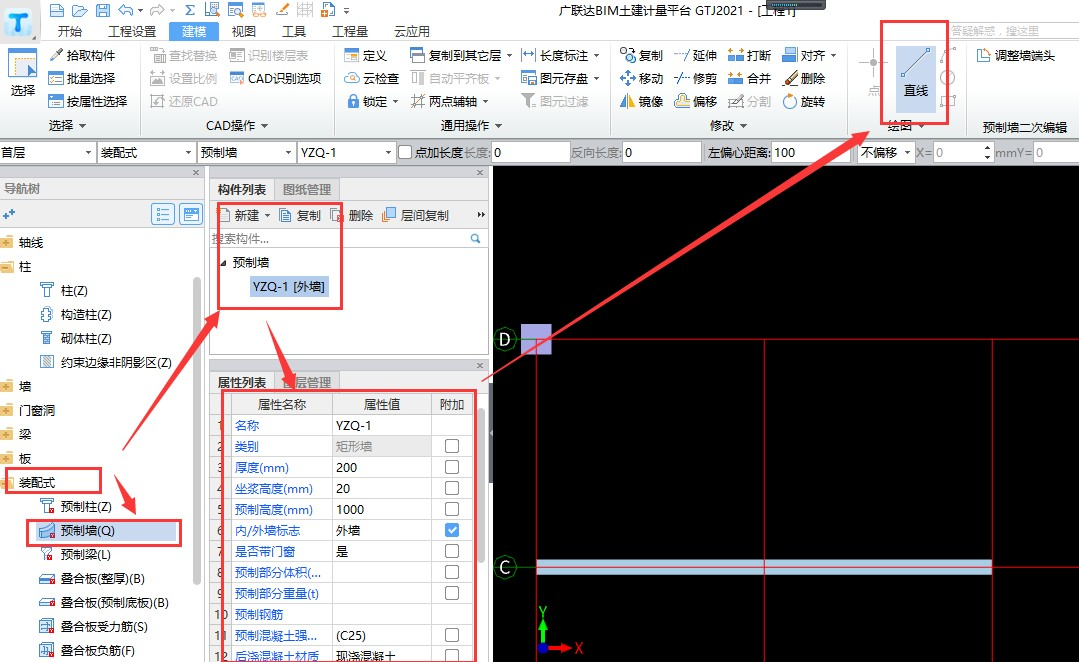

1） 矩形预制墙：新建矩形预制墙—属性中输入坐浆高度、预制高度，完善属性信息，直线绘制

2） 参数化预制墙：新建参数化预制墙--选择参数化截面类型—输入参数信息—确定，点绘制（支持更改各向视图的模板，保存个人模板，数据反复使用）

• 2、出量

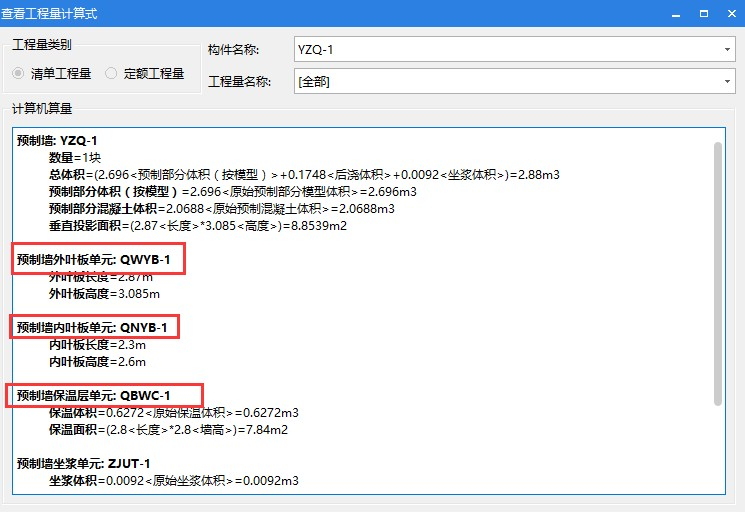

操作步骤：汇总计算—点击查看计算式，预制墙子单元各自出量，总量在预制墙中

• 3、剪力墙转换为矩形预制墙

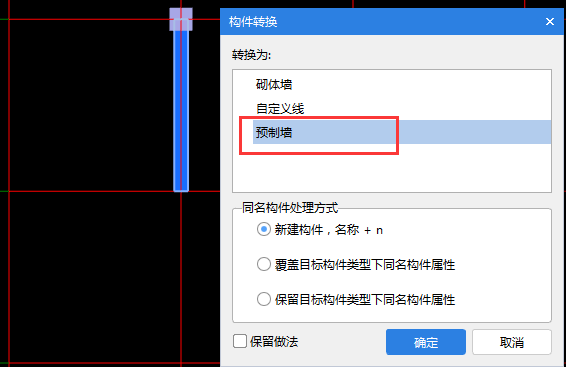

操作步骤：点击剪力墙—右键—构件转换—预制墙—确定

• 4、节点：

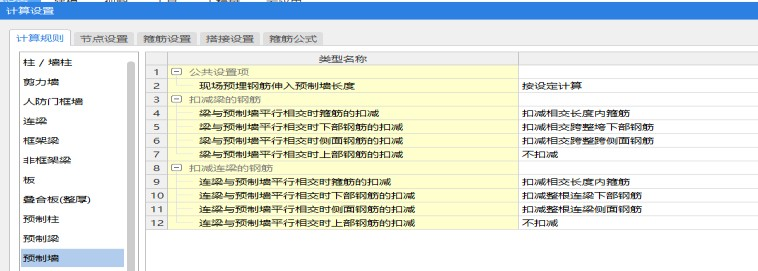

操作步骤：工程设置—钢筋设置—计算设置—计算规则
