项目六第二节板材隔墙工程施工技术

课前

1.发布课前要求

要求学生了解板材隔墙工程施工技术要求及材料；了解板材隔墙工程施工流程。

要求：作业本，铅笔、橡皮、直尺等绘图工具。

2.组织教学内容，提出能力目标

知识目标：

（1）了解板材隔墙工程施工构造；

（2）了解板材隔墙工程施工材料的要求；

（3）掌握板材隔墙工程施工流程；

（4）掌握板材隔墙工程施工要点。

能力目标：

（1）通过本章内容的学习,能够进行板材隔墙工程施工的材料选择；

（2）能够根据设计和规定要求进行板材隔墙工程施工。

课中

软件签到  通过APP，引出学习重点

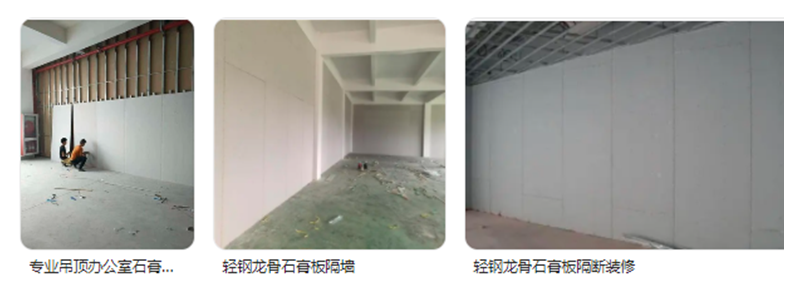

板材隔墙是指用高度等于室内净高的不同材料的板材(条板)组装而成的非承重分隔体它具有不需要设置墙体龙骨骨架的特点。板材隔墙在室内建筑中使用率很高,可节省材料和降低工程造价。

软件投票

填空题目：随着科学技术的发展、石膏板在建筑装饰工程中应用越来越泛,品种也越来多,如纸面石膏板、装石膏板、石膏空心条板、纤维石膏板和石膏复合墙板等,其中,应用最广泛的是（           ）和（           ）。

答案：石空心条板、石膏复合墙板

通过课件，讲授新课知识

任务一、石膏板隔墙施工

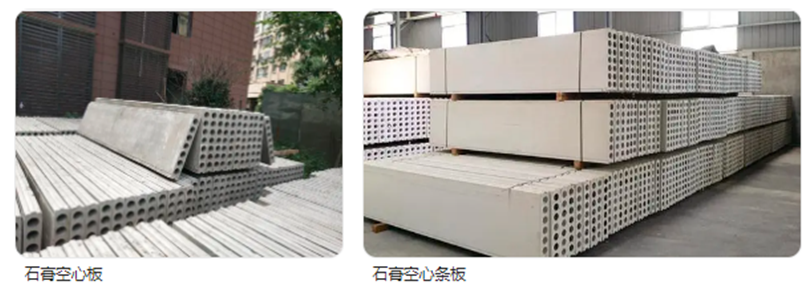

石膏板是以建筑石膏(CaSO4・1/2H2O)为主要原料生产制成的一种质量轻、强度高、厚度薄、加工方便、隔声、隔热和防火性能较好的建筑材料。我国常用石膏空心条板。它是以天然石膏或化学石膏为主要原料,掺加适量水泥或石灰、粉煤灰为辅助胶结料,并加入少量增强纤维,经加水搅拌制成料浆,再经浇筑成型,抽芯、干燥而成。随着科学技术的发展、石膏板在建筑装饰工程中应用越来越泛,品种也越来多,如纸面石膏板、装石膏板、石膏空心条板、纤维石膏板和石膏复合墙板等,其中,应用最广泛的是石空心条板和石膏复合墙板。



(一)石膏条板隔墙一般构造

石膏条板的一般规格,长度为2500~3000m,宽度为500~600m,厚度为60~90mm。石膏条板表面平整光滑,且具有质量较轻(表观密度为600~900kg/m2)、比强度高(抗折强度为2~3MPa),隔热[热导率为0.22W(m2・K)]、隔声(隔声指数>300dB)防火(耐火极限为1~2.25h)、加工性好(可锯、、钻)、施工简便等优点。其品种按照原材料不同,可分为石膏粉煤灰硅酸盐空心条板、磷石膏空心条板和石膏空心条板;按照防潮性能不同,可分为普通石膏空心条板和防潮石膏空心条板。



石膏空心条板一般用单层板作分室墙和隔墙,也可用双层空心条板,内设空气层或矿棉组成分户墙。单层石膏空心板隔墙,也可用割开的石膏板条做骨架。板条宽为150mm,整个条板的厚度约为100mm,墙板的空心部位可穿电线,板面上固定开关及插销等,可按需要钻成小孔,将圆木固定于上。

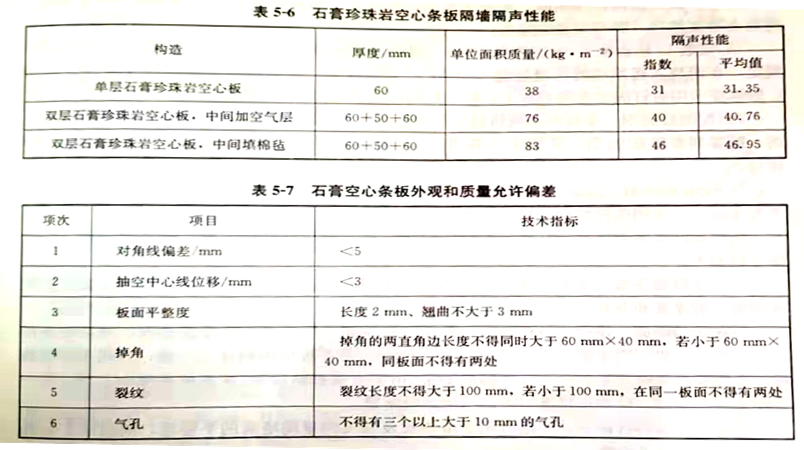

石膏空心条板隔墙板与梁(板)的连接,一般采用下楔法、即下部与木楔紧后,然后再填充干硬性混凝土。其上部固定方法有两种:一种为软连接;另一种为直接顶在楼板或梁下。为施工方便较多采用后一种方法。墙板之间,墙板与顶板以及墙板侧边与柱、外墙等之间均用108胶水泥砂浆黏结。凡墙板宽度小于条板宽度时,可根据需要随意将条板锯开再拼装黏结。空心板隔墙的隔声性能及外观和尺寸允许偏差见表56和表5-7。



(二)石膏空心板隔墙施工



1.施工工艺流程

石膏空心板隔墙的施工工艺流程为:结构墙面、地面和顶面清理找平→墙体位置放线分档→配板、修补→架立简易支架→安装U形钢板卡(有抗震要求时)→配制胶黏剂→安装隔墙板→安装门窗框→安装设备和电气→板缝处理→板面装修。

2.施工要点

(1)结构墙面、地面和顶面清理找平。清理隔墙板与顶面、地面、墙体的结合部位,凡凸出墙面的砂浆、混凝土块和其他杂物等必须剔除并扫净,隔墙板与所有的结合部位应找平。

(2)墙体位置放线、分档。在建筑室内的地面、墙面及顶面,根据隔墙的设计位置,弹好隔墙的中心线、两边线及门窗洞口线,并按照板的宽度进行分档。

(3)配板、修补。隔墙所用的石膏空心板应按下列要求进行配板和修补:

1)板的长度应按楼层结构浄高尺寸减20~30mm。

2)计算并测量门窗洞口上部及窗口下部的隔板尺寸,按此尺寸进行配板。

3)当板的宽度与隔墙的长度不适应时,应将部分板预先拼接加宽(或锯窄)成合适的宽度,放置在适当的位置。

4)隔板安装前要进行选板,如有缺棱掉角,应用与板材材性相近的材料进行修补,未经修补的坏板不得使用。

（4）架立简易支架。

(5)安装U形钢板卡(有抗震要求时)。当建筑结构有抗震要求时,应按照设计中的具体规定,在两块条板顶端的拼缝处设U形或L形钢板卡,将条板与主体结构连接。U形或L形钢板卡用射钉固定在梁和板上,随安板随固定U形或L形钢板卡。

(6)配制胶黏剂。条板与条板拼缝、条板顶端与主体结构黏结,宜采用1号石膏型胶黏剂。胶黏剂要随配随用,常温下应在30min内用完,过时不得再加水加胶重新配制和使用。

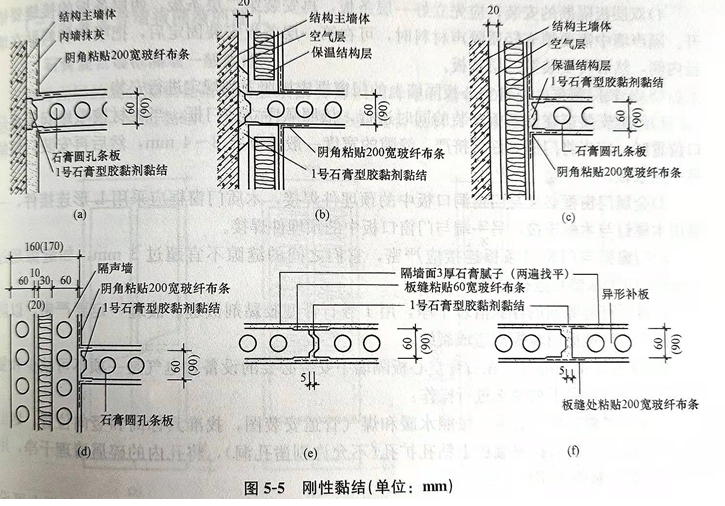

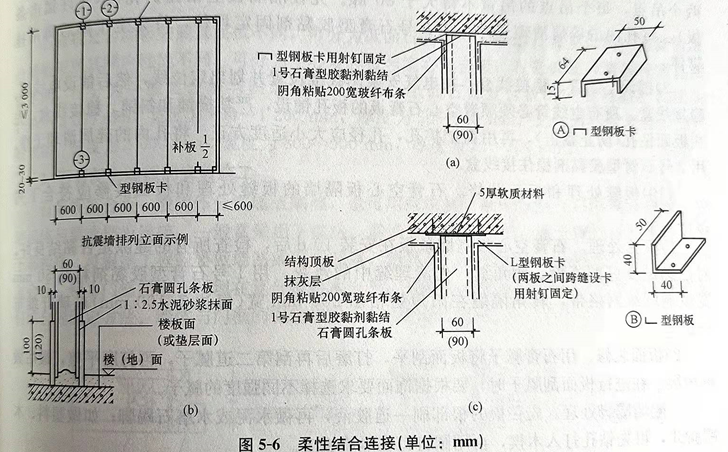

(7)安装隔墙板。非地震区的条板连接,可采用刚性黏结,如图5-5所示;地震地区的条板连接,可采用柔性结合连接,如图56所示。



隔墙板的安装顺序,应从与结构墙体的结合处或门洞口处向两端依次进行安装,安装的步骤如下:

1)为使隔墙条板与墙面、顶面和地面黏结牢固,在正式安装条板前,应当认真清刷条板侧面上的浮灰和杂物。

2)在结构墙面、顶面、条板顶面、条板侧面涂刷一层1号石膏型胶黏剂,然后将条板立于预定的位置,用木楔(木楔背高为20~30mm)顶在板底两侧各1/3处,再用手平推条板,使条板的板维冒浆,一人用特制的撬棍(山字夹或脚踏板等)在条板底部向上顶,另人快速打进木楔,使条板顶部与上部结构底面贴紧。

在条板安装的过程中,应随时用2m靠尺及塞尺测量隔墙面的平整度,同时用2m托线板检查条板的垂直度。

3)隔墙条板黏结固定后,在24h后用C20千硬性细石混凝土将条板下口堵严,细石混凝土的坍落度以0~20mm为宜,当细石混凝土的强度达到10MPa以上时,可撤去条板下的木,并用同等强度的干硬性水泥砂浆灌实。

4)双层板隔断的安装,应先立好一层条板,再安装第二层条板,两层条板的接缝要错开。隔声墙中需要填充轻质隔声材料时,可在第一层条板安装固定后,把吸声材料贴在墙板内侧、然后再安装第二层条板。

(8)安装门窗框。石膏空心板隔墙上的门窗框应按照下列规定进行安装:

1)门框安装应在墙条板安装的同时进行,依照顺序立好门框,当板材按顺序安装至门口位置时，应当将门框立好、挤严，缝隙的宽度一般控制在3-4MM，然后再安装门框的另一侧条板。

2)金属门窗框必须与门窗洞口板中的预埋件焊接,木质门窗框应采用L形连接件,端用木螺钉与木框连接,另一端与门窗口板中的预埋件焊接。

3)门窗框与门窗口条板连接应严密,它们之间的缝隙不宜超过3mm,如缝隙超过3mm时应加木垫片进行过渡。

4)将所有缝隙间的浮灰清理干净,用1号石膏型胶黏剂嵌缝。嵌缝一定要严密,以防止门窗开关时碰撞门窗框而造成裂缝。

(9)安装设备和电气。在石膏空心板隔墙中安装必要的设备和电气是一项不可缺少和复杂的工作,可按照下列要求进行操作:

1)安装水暖、煤气管卡。按照水暖和煤气管道安装图,找准其标高和竖向位置,划出管卡的定位线,然后在隔墙板上钻孔扩孔(不允许剔凿孔洞),将孔内的碎屑清理干净,用2号石膏型胶黏剂固定管卡。

2)安装吊挂埋件。隔墙板上可以安装碗柜、设备和装饰物,在每一块条板上可设两个吊点,每个吊点的吊重不得大于80kg。先在隔墙板上钻孔扩孔(不允许猛击条板)，将孔内的碎屑清理干净,用2号石膏型胶黏剂固定埋件,待完全干燥后再吊挂物体。

3)铺设电线管、稳接线盒。按电气安装图找准位置并划出定位线,然后铺设电线管、稳接线盒。所有电线管必须顺着空心石膏板的板孔铺设,严禁横铺和斜铺。稳接线盒,先在板面钻孔(防止猛击),再用扁铲扩孔,孔径应大小适度方正。将孔内的碎屑清理干净,用2号石膏型胶黏剂稳住接线盒。

(10)板缝处理和板面装修。石膏空心板隔墙的板缝处理和板面装修应符合下列要求:

1)板缝处理。石膏空心板隔墙条板在安装10d后,检査所有的缝隙是否黏结良好,对已黏结良好的板缝、阴角缝,先清理缝中的浮灰,用1号石膏型胶黏剂粘贴50mm宽玻璃纤维网格带,转角隔墙在阳角处粘贴200mm宽(每边各100mm)玻璃纤维布一层。

2)板面装修。用石膏腻子将板面刮平,打磨后再刮第二道腻子,再打磨平整,最后做饰面层。在进行板面刮腻子时,要根据饰面要求选择不同强度的腻子。

3)隔墙踢脚处理。先在板的根部刷一道胶液,再做水泥或水磨石踢脚;如做塑料、木踢脚线,可先钴孔打入木楔,再用圆钉钉在隔墙板上。

4)粘贴瓷砖。墙面在粘贴瓷砖前,应将板面打磨平整,为加强黏结力,先刷108胶水泥浆一道,再用108胶水泥砂浆粘贴瓷砖。



(三)石膏复合墙板隔墙的施工

1.石膏复合墙板隔墙一般构造

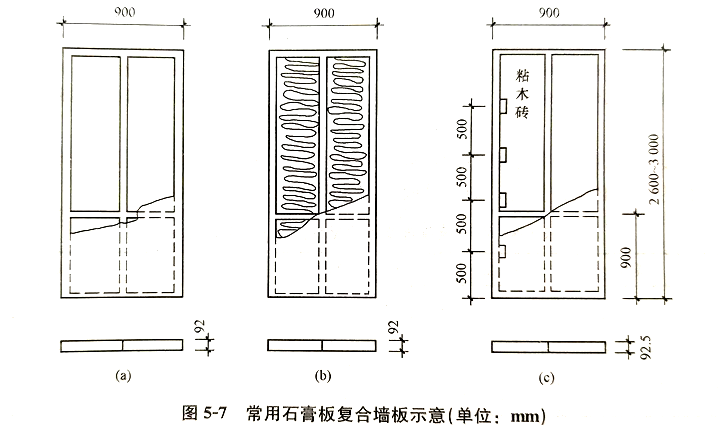

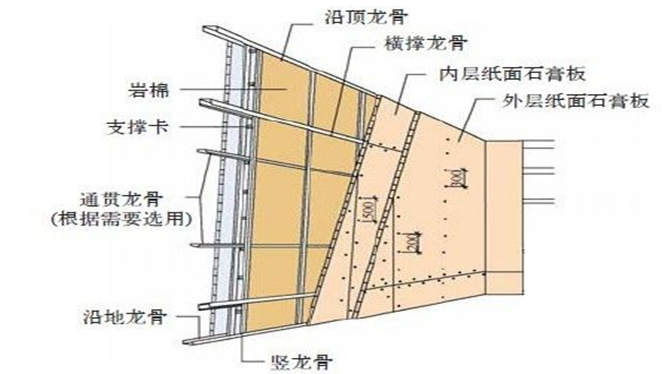

石膏面层的复合墙板是指用两层纸面石膏板或纤维石膏板和一定断面的石膏龙骨或木龙骨、轻钢龙骨,经过黏结、干燥而制成的轻质复合板材。常用石膏板复合墙板如图57所示。

石膏板复合墙板按照其面板不同,可分为纸面石膏板与无纸面石膏复合板;石膏板复合墙板按照其隔声性能不同,可分为空心复合板与实心复合板;石膏板复合墙板按照其用途不同,可分为一般复合板与固定门框复合板。纸面石膏复合板的一般规格:长度为1500~3000m,宽度为800~1200mm,厚度为50~200mm;无纸面石膏复合板的般规格:长度为3000m,宽度为800~900mm,厚度为74~120mm。



2.石膏复合墙板的安装施工

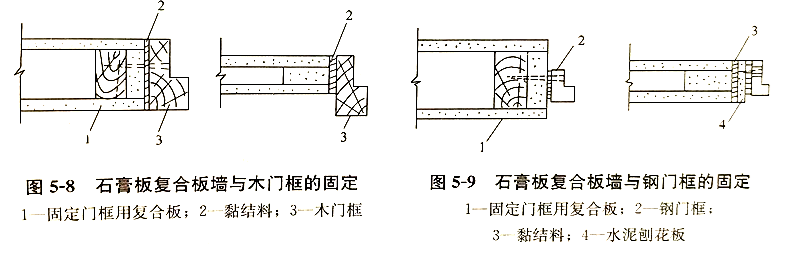

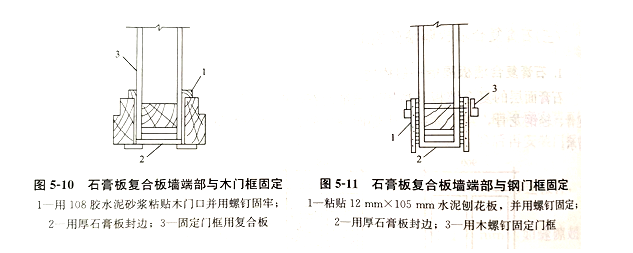

石膏板复合板一般用作分室墙或隔墙,也可用两块复合板中设空气层组成分户墙。隔墙墙体与梁或楼板连接,一般常采用下楔法,即墙板下端垫木楔,填干硬性混凝土。隔墙下部构造,可根据工程需要做墙基或不做墙基,墙体和门框的固定,一般选用固定门框用复合板,钢木门框固定于预埋在复合板的木砖上,木砖的间距为500m,可采用黏结和钉钉结合的固定方法。墙体与门框的固定如图5-8~图5-11所示

石膏板复合墙的隔声标准要按设计要求选定隔声方案。墙体中应尽量避免设电门、插座、穿墙管等,如必须设置时,则应采取相应的隔声构造,见表5-8。

石膏板复合板隔墙的安装施工顺序为:墙体位放线→墙基施工→安装定位架一复合板安装、并立门窗口→墙底缝隙填充干硬性细石混凝士。





一般情况下,门口两侧墙板宜使用边角比较方正的整板,在拐角两侧的墙板也应使用整板,如图5-12所示。

在复合板安装时,在板的顶面、侧面和门窗口外侧面,应清除浮土后均匀涂刷胶黏料成“A”状,安装时侧向面要严密,上下要顶紧,接缝内胶黏剂要饱满(要凹进板面5mm左右)。接缝宽度为35mm,板底部的空隙不大于25mm,板下所塞木楔上下接触面应涂抹胶黏料。为保证位置和美观,木楔一般不撤除,但不得外露于墙面。

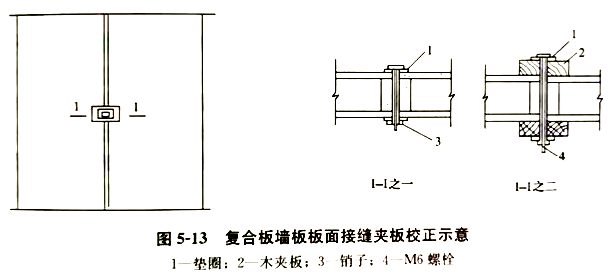

第一块复合板安装后,要认真检查垂直度,按照顺序进行安装时,必须将板上下靠紧,并用检查尺进行找平,如发现板面接缝不平,应及时用夹板校正,如图5-13所示



双层复合板中间留空气层的墙体,其安装要求为:先安装一道复合板,暴露于房间侧的墙面必须平整;在空气层一侧的墙板接缝,要用胶黏剂勾严密封。安装另一面复合板前,插入电气设备管线的安装工作,第二道复合板的板缝要与第一道墙板缝错开,并使暴露于房间一侧的墙面平整。

任务二、加气混凝土板隔墙施工

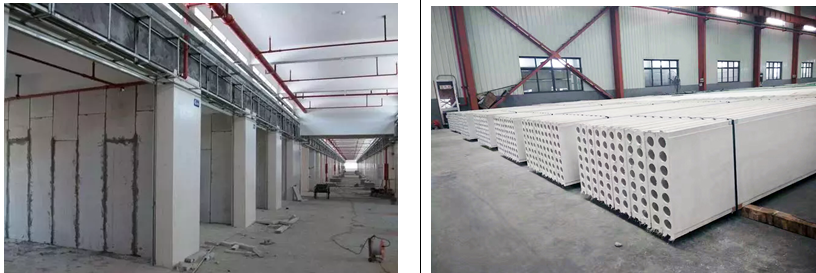

加气混凝土条板是以钙质材料(水泥、石灰)、含硅材料(石英砂、尾矿粉、粉煤灰、粒化高炉矿渣、页岩等)和加气剂作为原料,经过磨细、配料、搅拌、浇筑、切割和蒸压养护(8或15个大气压下养护6~8h)等工序制成的一种多孔轻质墙板。条板内配有适量的钢筋,钢筋宜预先经过防锈处理,并用点焊加工成网片。加气混凝土条板可以做室内隔墙,也可作为非承重的外墙板。由于加气混凝土能利用工业废料,产品成本比较低,能大幅度降低建筑物的自重,生产效率较高,保温性能较好,因此具有较好的技术经济效果。



加气混凝土条板按照其原材料不同,可分为水泥一矿渣一砂、水泥一石灰一砂和水泥一石灰一粉煤灰加气混凝土条板;加气混凝土隔墙条板的规格:厚度为75mm100mm、120mm、125mm;宽度一般为600mm;长度根据设计要求而定。条板之间黏结砂浆层的厚度,一般为2~3mm,要求砂浆饱满、均匀,以使条板与条板黏结牢固。条板之间的接缝可做成平缝,也可做成倒角缝。

加气混凝土条板隔墙一般采用垂直安装,安装要点如下：

(1)板的两侧应与主体结构连接牢固,板与板之间用黏结砂浆黏结,沿板缝上下各1/3处按30°角钉入金属片,在转角墙和丁字墙交接处,在板高上下1/3处,应斜向钉入长度不小于200mm、直径为8mm的铁件。

(2)加气混凝土条板上下部的连接,可采用刚性节点做法:在板的上端抹黏结砂浆,与梁或楼板的底部黏结,下部两侧用木楔顶紧,最后在下部的缝隙用细石混凝土填实。

(3)加气混凝土条板内隔墙的安装,应从门洞处向两端依次进行,门洞两侧宜用整块条板。无门洞时,应按照从一端向另一端顺序安装。板间黏结砂浆的灰缝宽度以2~3mm为宜,一般不得超过5mm。板底部的木楔需要经过防腐处理,按板的宽度方向楔紧。

(4)加气混凝土条板隔墙安装,要求墙面垂直,表面平整,用2m靠尺来检查其垂直度和平整度,偏差最大不应超过规定4mm。隔墙板的最小厚度,不得小于75mm:当厚度小于125mm时,其最大长度不应超过3.5m。对双层墙板的分户墙,两层墙板的缝隙应相互错开。

(5)墙板上不宜吊挂重物,否则宜损坏墙板,如果确实需要吊挂重物,则应采取有效的措施进行加固。

(6)装卸加气混凝土板材应使用专用工具,运输时应对板材做好绑扎措施,避免松动碰撞。板材在现场的堆放点应靠近施工现场,避免二次搬运。堆放场地应坚实、平坦、干燥,不得使板材直接接触地面。堆放时宜侧立放置,注意采取覆盖保护措施,避免雨淋。

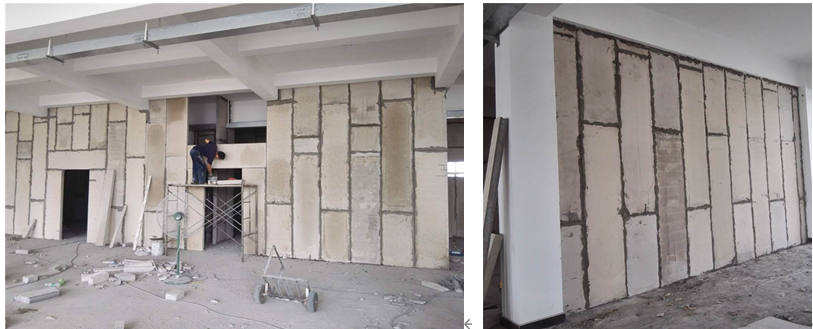

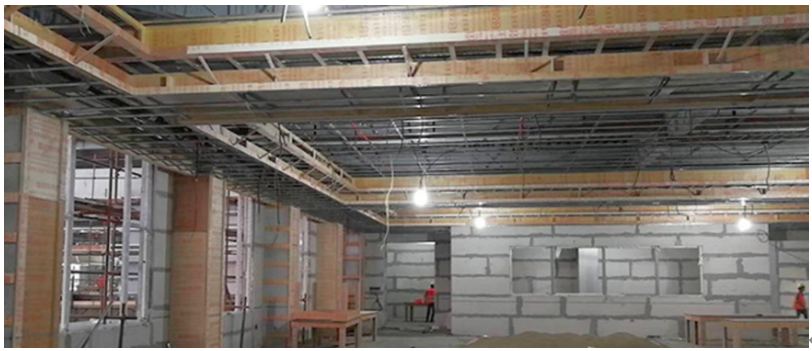

XX公寓蒸压加气混凝土板隔墙施工

1.施工材料与机具

装压加气板材、专用胶剂、板材专用连接件、手提切机、电动吊装机、

板、拌料灰桶、尼龙吊带、运输车、钢管脚手架、移动脚手架等。

2.施工工艺流程

弹线定位→清理安装位置上下端弹条板安装分块线→配板、修补一→安装条板

3.施工要点

(1)弹线定位:根据设计图纸尺寸的要求,将隔墙板的位置线弹好。

(2)清理安装位置的上下端,将安装条板的上下端清扫干净,缺楞掉角已修补牢固。下端混凝土带用水阴湿。

(3)弹条板安装分块线:在安装位置上将条板分块线、门位置线弹好。

(4)配板、修补:计算并量测门洞口上部的隔板尺寸,并按此尺寸配板。当板的宽度与隔墙的长度不相适应时,应将部分隔墙板预先拼接加宽(或锯窄)成合适的宽度,并放置在阴角处。有缺陷的板应修补。

(5)安装板条。

1)先配制胶粘剂,质量比为水泥:细砂胶:水=1:1:0.2:0.3。配制方法是先将水泥于细砂干拌均匀,再加入掺有胶的水溶液拌匀。胶粘剂应随用随拌,停止时间不能超过1h,工具用毕应及时清洗干净

2)安装时先在条板的上端及一个侧面,清扫干净,洇水,涂刮胶粘剂,将条板竖起直立,下端用撬棍垫起、扶稳,使板下端及侧边对准墙边线,再用托线板找正找直,调整后用力向侧面挤压,使条板接触面的胶粘剂均匀一致,最后用撬棍从下端撬紧,使条板上端于楼板底部预先刮的胶粘剂部位重合、粘紧,下部及时用木楔子楔紧,用C15半干硬性豆石混凝土将襖子之间空隙捻塞严实,养护3d后,将木楔拆去,补捻豆石混凝土。

3)安装条板时各接触面均应刷胶粘剂,以利于粘结。

4)后塞门框的洞口,预留门洞的宽度以每边留20mm的余量为宜。
