重点内容摘要
一、前照灯检验概述
1、检验对象：前大灯
2、评价指标：
3、危害：行车安全
二、前照灯的检验指标及配光特性
1、检验指标
（1） 发光强度
（2）光束照射位置的偏移值——光轴的偏斜量

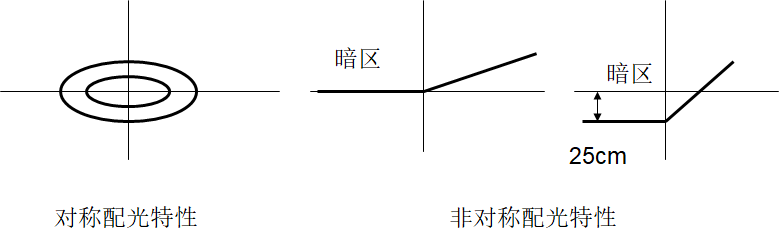

2、配光特性——用等照度曲线表示的明亮度分布特征
（1）对称配光特性
（2）非对称配光特性
三、前照灯检验仪的检验原理

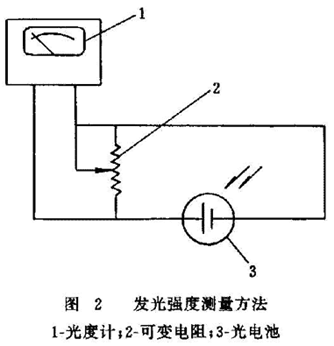

前照灯检测仪，一般是采用具有把吸收的光能变成电流的光电池元件，按照前照灯主光轴照射光电池产生电流的比例，来测量前照灯的发光强度和光轴偏斜量的。
四、前照灯检验仪
类型：
聚光式(移动透镜式、移动反射镜式、移动光电池式)
屏幕式
投影式(投影屏幕刻度法、光轴刻度法)
自动追踪光轴式
【故障案例】悦达起亚赛拉图修复后前照灯异常
故障现象
一辆行驶里程约6万km，配备G4ED型发动机的东风悦达起亚赛拉图轿车。该车在事故修复后的检验过程中，发现前照灯远近光都不亮。
故障检查
经检查，前照灯开关、前照灯灯泡、熔断丝和继电器良好；熔断丝上有电池电压，在开前照灯时继电器不吸合，继电器没有触发信号。
测量前照灯开关插头上的远光开关控制线（棕色线）及近光开关控制线（橙黄线）上的控制信号，发现信号能进入BCM（车身电脑）的棕色插头，但是BCM没有给前照灯继电器的控制线发出控制信号。BCM上棕色插头中的远近光端子是2条细红黑线，用一段导线将前照灯开关中的棕色线（远光）和细红黑线（指远光灯继电器的控制端子）或将棕黄（近光）和另根细红黑线（近光继电器的控制端子）相连，前照灯远近光都亮。通过以上检查，可以判定为BCM损坏。
故障排除
更换了与原车型号相同的BCM(编号为91950-05010)后，对前照灯、转向灯进行测试，各灯工作正常。
汽车百科：简述照明系统的接线规律
汽车照明系统一般有前照灯、示宽灯（位置灯）、尾灯（后示宽灯）、牌照灯、仪表灯、室内灯等组成。接线规律如下：
①供电一般接蓄电池常电，不受点火开关控制。
②前照灯包括远、近光灯，由前照灯开关和变光开关控制，其闪光功能直接由变光开关实现。
③照明灯有灯光开关控制，灯光开关在0挡关断，1挡时小灯亮（位置灯、尾灯、仪表灯、牌照灯），2挡时前照灯、小灯同时亮。
（电工基础知识）
