7.2 气象雷达

一.A320 系列飞机气象雷达系统介绍

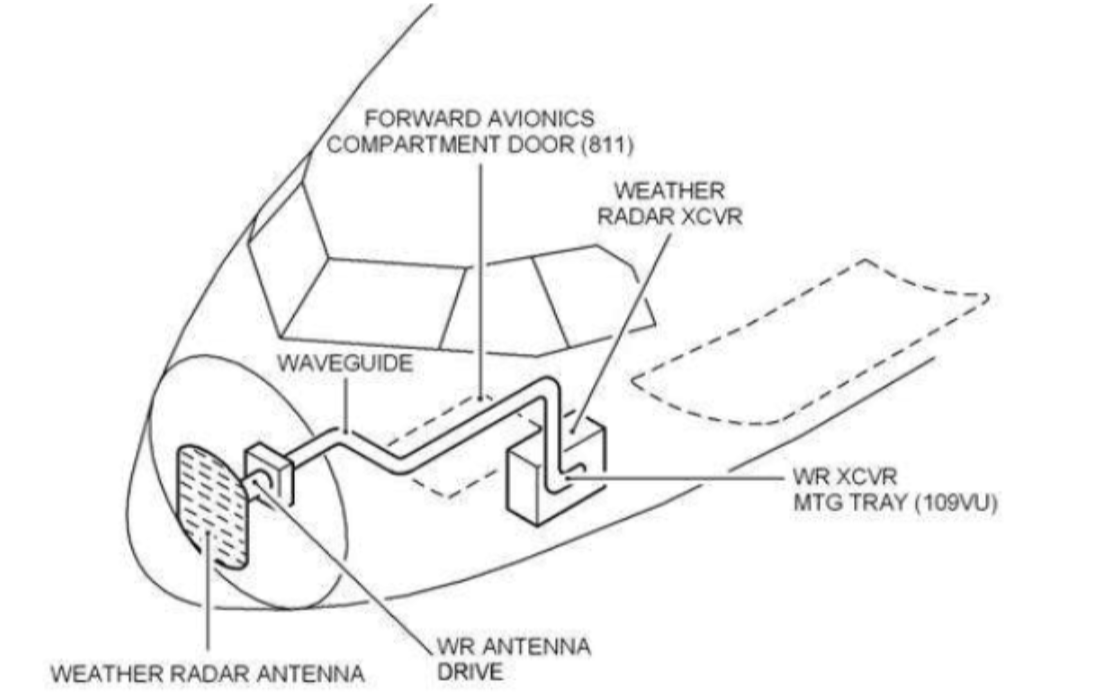

机载气象雷达系统（WXR）用于在飞行中实时地探测飞机前方航路上的危险气象区域， 以选择安全的航路，保障飞行的舒适和安全。机载气象雷达系统可以探测飞机前方的降水、 湍流情况，也可以探测飞机前下方的地形情况。在显示器上用不同的颜色来表示降水的密度 和地形情况。新型的气象雷达系统还具有预测风切变（PWS）功能，可以探测飞机前方风切 变情况，使飞机在起飞、着陆阶段更安全。 机载气象雷达系统的基本组成由：雷达收发机、雷达天线、显示器、控制面板和波导系 统等。            雷达收发机：用来产生发射射频脉冲信号和接收并处理射频回波信号，提供气象、湍流和地 形等显示数据，探测风切变事件并向机组发送警告和告诫信息。 雷达天线： 用来产生高 3.6°、宽 3.4°的波束并接收回波信号。天线的稳定性受惯性基准 组件（IRU）的俯仰和横滚数据控制。 显示器： 对于 A319/A320/A321 飞机来说，气象雷达数据都显示在 ND 上。 控制面板： 用于选择气象雷达的工作方式，控制天线的俯仰角度和稳定性，对接收机灵敏 度进行控制。 波导系统： 波导管作为收发机和天线之间射频信号桥梁通道。 、
