1. 概述

漏电保护装置又称为剩余电流保护装置（缩写 RCD），是利用漏电保护装置来防止电气事故的一种安全技术措施。

漏电保护装置是一种低压安全保护电器，主要用于单相电击保护，也用于防止由漏电引起的火灾，还可用于检测和切断各种一相接地故障。

漏电保护装置的功能是提供间接接触电击保护，而额定漏电动作电流不大于30mA 的漏电保护装置，在其他保护措施失效时，也可作为直接接触电击的补充保护，但不能作为基本的保护措施。

2. 漏电保护原理

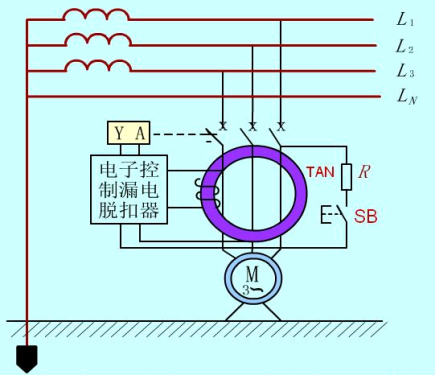

电流型漏电保护装置采用零序电流互感器作为电流检测元件。

正常时，TAN互感器原边电流在其铁芯中产生的磁场互相抵消，互感器副边不产生感应电动势，电磁铁YA不动作。

设备发生漏电或后方有人触电时，出现额外的零序电流，互感器副边产生感应电动势，电磁铁动作，并通过开关QF断开电源。

3. 漏电保护装置分类

1）按漏电保护装置中间环节的结构特点分类。

电磁式漏电保护装置、电子式漏电保护装置。

2）按结构特征分类

开关型漏电保护装置。它是一种将零序电流互感器、中间环节和主开关组合安装在同一机壳内的开关电器，通常称为漏电开关或漏电断路器。其特点是：当检测到触电、漏电后，保护器本身即可直接切断被保护主电路的供电电源。这种保护器有的还兼有短路保护及过载保护功能。

组合型漏电保护装置。

3）按极数和线数分类

单极二线漏电保护装置、二极漏电保护装置、二极三线漏电保护装置、三极漏电保护装置、三极四线漏电保护装置和四极漏电保护装置。

4）按动作时间分类

分为：快速动作型漏电保护装置、延时型漏电保护装置和反时限型漏电保护装置。

4. 漏电保护装置主要技术指标

1）额定漏电动作电流（I△N）。

在规定的条件下，装置必须动作的漏电动作电流值。反映了装置的灵敏度。

国标规定的额定漏电动作电流值为：6mA、10 mA、30 mA、100 mA、300 mA、500 mA、1000 mA、3000 mA、5000 mA、10000 mA、20000 mA共11个等级。

其中，30 mA及以下者属于高灵敏度，主要用于防止各种人身触电事故；30 mA以上至1000mA者属中灵敏度，用于防止触电事故和漏电火灾；1000mA 以上者属低灵敏度，用于防止漏电火灾和监视一相接地事故。

2）漏电动作分断时间。

它是指从突然施加漏电动作电流开始到被保护电路完全被切断为止的全部时间。

快速型漏电保护装置动作时间与动作电流的乘积不应超过 30mA﹒s 。

延时型漏电保护装置只能用于动作电流30mA以上的漏电保护装置，其动作时间可选为0.2s、0.8s、1s、1.5s和2s。

5. 漏电保护装置的选用

1）动作性能参数的选择

防止人身触电事故。用于直接接触电击防护的漏电保护装置应选用额定动作电流为 30mA 及其以下的高灵敏度、快速型漏电保护装置。

防止火灾。

防止电气设备烧毁。通常选用 100mA 到数安的漏电保护装置。

2）其它性能的选择

对于连接户外架空线路的电气设备，应选用冲击电压不动作型漏电保护装置。

对于不允许停转的电动机，应选用漏电报警方式，而不是漏电切断方式的漏电保护装置。

对于照明线路宜根据泄漏电流的大小和分布，采用分级保护的方式。支线上用高灵敏度的漏电保护装置，干线上选用中灵敏度漏电保护装置等。

建筑工地、金属构架上等电击危险性大的场所，I类移动式设备应配用高灵敏度的漏电保护装置。

6. 漏电保护装置的运行

1）误动作

由漏电保护装置本身的原因：设计缺陷，元件质量不良，装配质量差，屏蔽不良

由来自线路的原因：

接线错误：如，装置后方的零线与其他零线连接或接地，或装置后方的相线与其他支路的同相相线连接，或将负载跨接在保护装置电源侧和负载侧等。

绝缘恶化：保护器后方一相或两相对地绝缘破坏或对地绝缘不对称降低，都将产生不平衡的泯漏电流，从而引发误动作。

2）据动作

接线错误。

动作电流选择不当。

线路绝缘阻抗降低或线路太长。

此外零序电流互感器二次线圈断线。

脱扣元件粘连等各种各样的漏电保护装置内故障，缺陷均可造成拒动作。

7. 漏电开关的正确安装

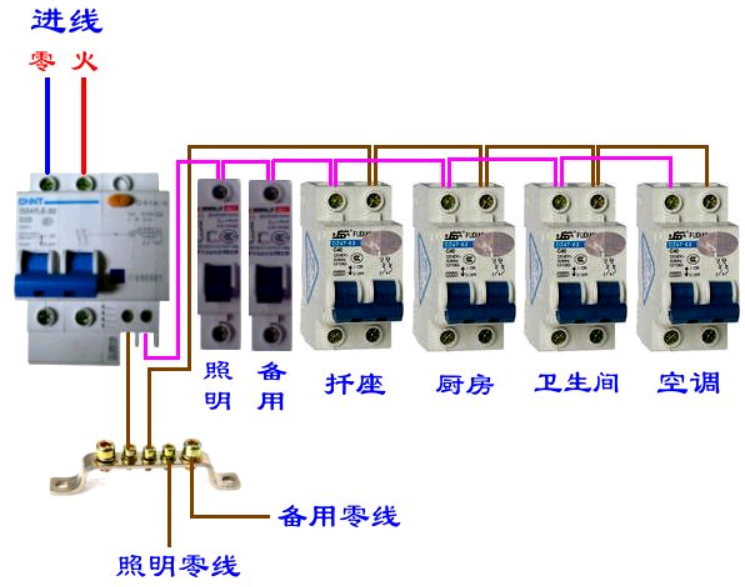

8. 户内线路的正确安装
