一、低压配电线路的保护装置。

1、为在发生电气故障时，防止人身间接电击、电气线路损坏和电气火灾，低压配电线路应按要求装设保护装置。

2、低压保护一般分为：短路保护、过负荷保护和漏电保护（,即触电保护，接地保护）三种。

（1）短路保护，是由熔断器或自动开关中的电磁脱扣器来实现。

（2）过负荷保护，一般是由热继电器、过流继电器或自动开关中的热脱扣器来实现。

（3）漏电保护，一般是由漏电继电器或自动开关中的漏电脱扣器来实现。

3、熔断器

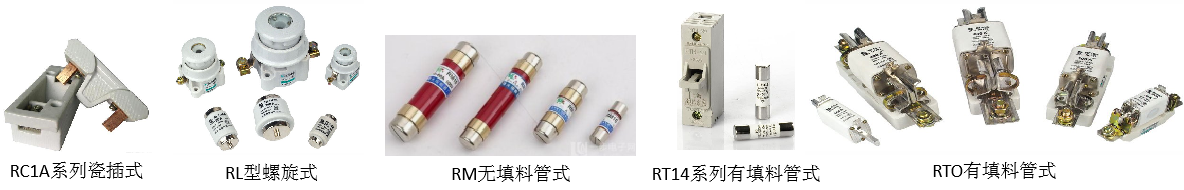

1）种类：常用低压熔断器和RC1A型插盖式、RL型螺旋式（带熔芯）、RM无填料管式和RTO有填料管式.

2）当通过电流为熔件额定电流的1.2～1.5倍时即熔断。规定单相短路电流ISS不应小于熔件额定电流的4倍。（在爆炸危险场所，宜取5倍）。

3）对于一台电动机要求：IRN≥(1.5～2.5)IN（IN为电动机额定电流）。

4）对于多台电动机要求:

IRN≥(1.5～2.5)ImN +∑IN（ImN 为最大一台电动机额定电流，∑IN 其他电动机额定电流之和

5）对于没有冲击负荷要求：IN ≤IL（负荷电流）。

4、自动空气开关

自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路，严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

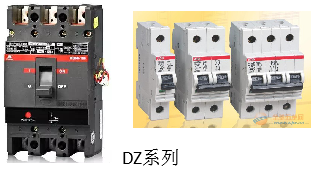

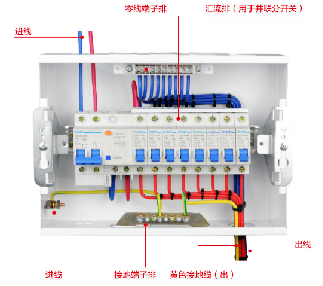

自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。

对于照明电路选择空气开关：空气开关的额定电流应为电路工作电流的1.05~1.1倍之间。

对于控制电机的空气开关：空气开关的额定电流应为电路工作电流的1.5~2.5倍之间。

1.5平方线配C10的开关，2.5平方线配C16或20的开关，4平方线配C25的开关，6平方线配C32的开关。

二、低压配电线路的接地装置。

1、定义。

接地装置：是指埋设在地下的接地电极（，也叫接地体，）与由该接地电极到设备之间的连接导线（，也叫接地线，）的总称。

接地体：它可以是人工接地极，如：圆钢、角钢、扁钢、钢管等；也可以是自然接地极。

接地装置组成：由接地极（,板）、接地母线（,户内、户外）、接地引下线（，也叫接地跨接线）、构架接地、等组成。它被用以实现电气系统与大地相连接的目的。

接地电阻：是指电流经过接地体进入大地、并向周围扩散时所遇到的电阻。大地具有一定的电阻率，如果有电流流过时，则大地各处就具有不同的电位。电流经接地体注入大地后，它以电流场的形式向四处扩散，离接地点愈远，半球形的散流面积愈大，地中的电流密度就愈小，因此：可认为在较远处（，一般认为15至20米以外），单位扩散距离的电阻、及地中电流密度、已接近零，该处电位已为零电位。

2、要求

（1）埋设接地体时，应充分利用自然接地体，也可采用人工接地体。（圆钢、角钢和钢管、扁钢、钢管直径d=50mm、管壁厚不小于3.5mm、长度为2～2.5米，埋设根数不应少于2根；垂直埋设接地体的顶端离地面不应小于0.6米，水平埋设一样，并应埋设在冻土层以下。）

（2）接地体与建筑物之间的距离不应小于1.5米，与独立避雷针的接地体之间不应小于3米。

2）接地干线和接零干线的区别：前者只与接地体连接，后者除与接地体连接外，还需要与电源变压器低压中性点连接。

3、接地干线和接零干线的区别。

接地干线只与接地体连接；

接零干线除与接地体连接外，还需要与电源变压器低压中性点连接。

如图所示，是某车间电气设备的接地体、接地线、接地（零）干线、接地（零）支线的示意图。

4、安全要求

（1）导电的连续性；

（2）连接可靠；

（3）足够的机械强度；

（4）足够的导电能力和热稳定性；

（5）防止损伤和腐蚀；

（6）接地接零支线不得串联。

4）携带式设备因经常移动，接地线或接零线应采用0.75～1.5平方毫米以上的多股铜线。

5. 接地电阻的测量

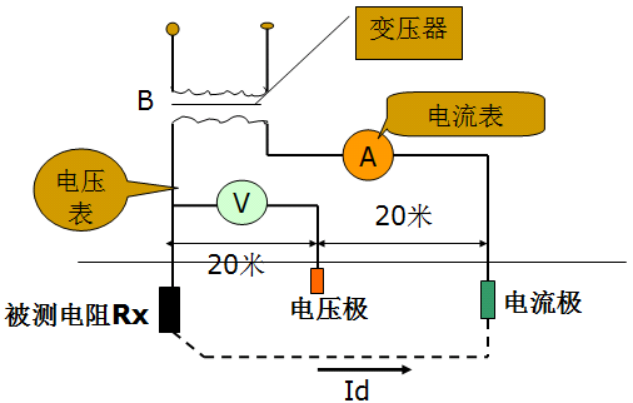

1）用电流表—电压表法。如图3-7（根据欧姆定律）Rx=Uv/Ia

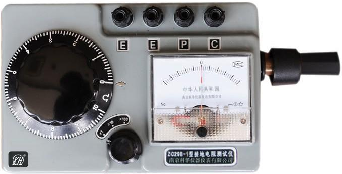

2）接地电阻测量仪。

测理方法:

（1）仪表的E端钮接5米导线，P端钮接20米导线，C端钮接40米导线。导线的另一端分别接被测接地体E一撇、电位探棒P一撇和电流探棒C一撇，且E一撇、P一撇、C一撇应保持直线，间距为20米。如图所示。

（2）将仪表放在水平位置，检查检流计是否指在中心线0位上，否则用调零器调节。

（3）将仪表的“倍率标度”置于中间，以每分钟120转的速度转动发电机的手柄，同时旋动“测量刻度盘”，使检流计指针指于中心线0位。此时刻度盘上读数乘上倍率即为被测电阻值。

（4）如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率。反之倍率开关增大一档。
