TN系统即保护接零系统。

1. TN系统安全原理及类别

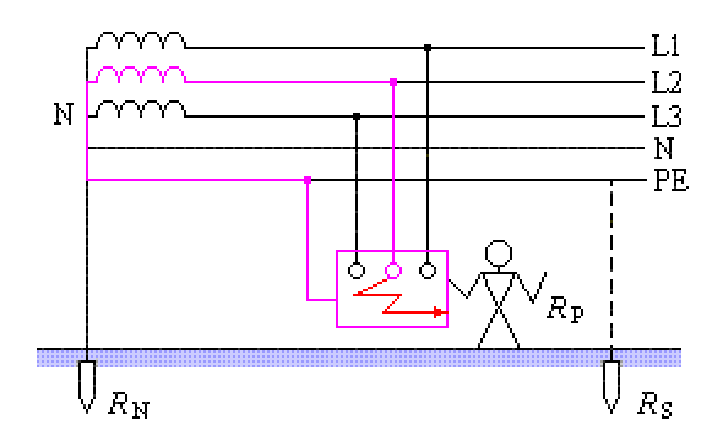

1）保护接零的原理如下图所示

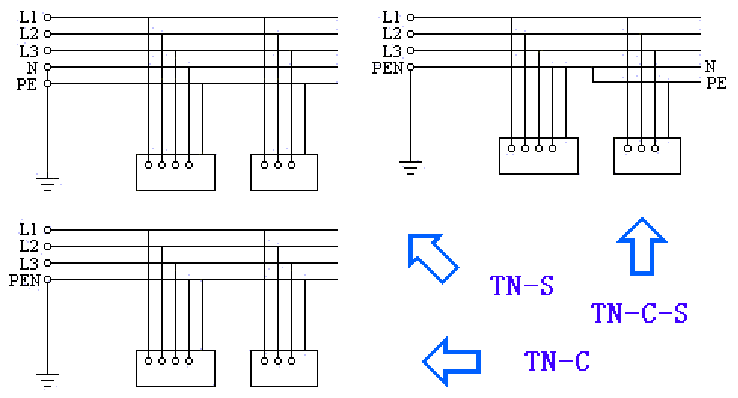

2）TN系统分类：TN – S、TN – C – S、TN - C

N表示工作零线；PE表示保护零线（地线）；PEN表示既是工作零线又是保护零线。

2. 保护接零系统适用范围

用于中性点直接接地的220/380V三相四线配电网。

TN-S：方式供电系统安全可靠，适用于防电击要求高，爆炸和有火灾危险场所，如工业与民用建筑等低压供电系统。

TN-C-S：系统宜用于厂内设有总变电站，厂内低压配电的场所及民用楼房。

TN-C：系统可用于无爆炸危险、火灾危险性不大、用电设备较少、用电线路简单且安全条件较好的场所。

3. 接零线路的要求

（1）零线导电能力不应低于相线导电能力的二分之一。

（2）三相四线制中低压电源中性点必须良好接地，工作接地电阻值要符合要求。

（3）在采用保护接零方式的同时还应设足够的重复接地装置。

（4）同一电网中，采用了保护接零方式，便不允许再采用保护接地方式。

（5）零线上不允许装设开关和熔断器。

（6）零线截面应承受大于熔断器的额定电流（2.5～4）倍、以及自动开关断开电流的（1.25～2.5）的短路电流，一般不应小于相线额载流量的一半。

（7）所有电气设备的保护接零线应以“并联”方式连接到零干线上。

4. 重复接地

1）定义

将零线上的一处或多处通过接地装置与大地再次连接，图中的RS。

2）重复接地应用于保护接零系统中，RS不大于10欧。

3）重复接地的作用

（1）降低漏电设备对地电压;

（2）减轻零线断线时的触电危险;

（3）缩短碰壳或接地短路时间;

（4）改善架空线路的防雷性能.

PE线、PEN线断开或接触不良后方又有设备漏电时，重复接地可降低后方接零 设备上的故障电压。

4）重复接地的要求

（1）架空线路最远端及每1km处应作重复接地。

（2）车间内宜采用环形重复接地或网络重复接地，每200m应有一处。

（3）应敷设多处重复接地，并尽量均匀分布。

（4）重复接地的接地电阻不得超过10Ω。

5. 工作接地

1）定义

配电网在变压器或发电机近处的接地。

2）主要作用

减轻各种过电压的危险。

抑制电压升高的作用。

3）“三位一体”接地：工作接地、变压器外壳的接地、避雷器的接地是共用的。

4）工作接地电阻值要求：

一般不超过4Ω。高土壤电阻率地区允许放宽不超过10Ω。
