1.TT系统原理

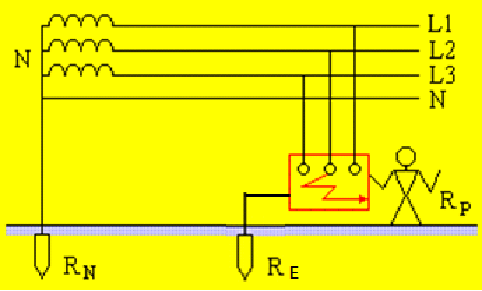

我国绝大部分企业的低压配电网采用如图3-3所示的星形接法的低压中性点直接接地的三相四线配电网。

额定用电电压为220/380V。

N点——中性点；

N线——中性线(工作零线)；

RN——工作接地电阻(系统接地电阻)

漏电设备对地电压和电流

2. TT系统特点

1）同没有接地相比，TT系统漏电设备上对地电压有所降低，但仍超过安全电压，可能会使人身受到致命的电击。

2）零线上却产生了超过安全电压的对地电压，可能发生电击事故。

3）故障接地电流不大，一般的过流保护装置难以起作用，使得故障状态长时间存在。

3. TT系统应用

一般情况下不能采用TT系统。

采用TT系统时，被保护设备的所有外露导电部分均应同接向接地体的保护导体连接起来。故障对地电压不超过某一限值：

TT系统主要用于低压共用用户，即用于未装备配电变压器，从外面引进低压电源的小型用户。

采用TT系统必须装用漏电保护器或过电流保护装置。

4. TT系统适用范围

1）分散住宅或农村用户宜采用TT系统。

2）建筑施工现场宜采用TT系统（无配变）。

3）等电位联结有效范围外的户外用电场所。

4）城市公共用电。
