数控车床加工工艺

伊通满族自治县职业教育中心共建课程

目录

  • 1 安全文明生产
    • 1.1 数控车工安全文明生产
  • 2 数控车床基础
    • 2.1 项目一  数控车床的认知
    • 2.2 项目二  数控车床面板的认知
    • 2.3 项目三  数控程序的认知
    • 2.4 项目四  坐标系的认知
  • 3 典型零件的数控车加工
    • 3.1 项目一  轴类零件的加工
      • 3.1.1 内容和目标
      • 3.1.2 技能应用
      • 3.1.3 基本知识
        • 3.1.3.1 圆弧插补指令G02和G03
        • 3.1.3.2 内/外径粗/精车复合循环指令G71/G70
        • 3.1.3.3 成型复合循环指令G73
        • 3.1.3.4 刀尖圆弧半径补偿指令G42、G41和G40
      • 3.1.4 综合训练
      • 3.1.5 考核评价
    • 3.2 项目二  槽类零件的加工
      • 3.2.1 内容和目标
      • 3.2.2 技能应用
      • 3.2.3 基本知识
        • 3.2.3.1 进给暂停指令G04
        • 3.2.3.2 内/外径切槽循环 指令G75
        • 3.2.3.3 端面深孔加工及端面槽加工循环 指令G74
        • 3.2.3.4 径向粗车循环指令 G72
        • 3.2.3.5 子程序的调用指令M98和返回指令M99
        • 3.2.3.6 常见的各种沟槽
        • 3.2.3.7 常见的切断刀
      • 3.2.4 综合训练
      • 3.2.5 考核评价
    • 3.3 项目三  螺纹零件的加工
      • 3.3.1 内容与目标
      • 3.3.2 技能应用
      • 3.3.3 基本知识
        • 3.3.3.1 单行程螺纹切削指令G32
        • 3.3.3.2 螺纹切削循环指令G92
        • 3.3.3.3 螺纹复合循环指令G76
        • 3.3.3.4 螺纹的加工方法
        • 3.3.3.5 螺纹的测量
      • 3.3.4 综合训练
      • 3.3.5 考核评价
  • 4 非圆曲线的加工
    • 4.1 项目一宏程序
      • 4.1.1 内容和目标
      • 4.1.2 技能应用
      • 4.1.3 基本知识
      • 4.1.4 综合训练
      • 4.1.5 考核评价
    • 4.2 项目二椭圆加工
      • 4.2.1 内容和目标
      • 4.2.2 技能应用
      • 4.2.3 基本知识
      • 4.2.4 综合训练
      • 4.2.5 考核评价
    • 4.3 项目三抛物线加工
      • 4.3.1 内容和目标
      • 4.3.2 技能应用
      • 4.3.3 基本知识
      • 4.3.4 综合训练
      • 4.3.5 考核评价
项目一  轴类零件的加工

课前：

1.微课（外径/内径车削循环指令G90）


2.课件

（1）数控车床坐标系

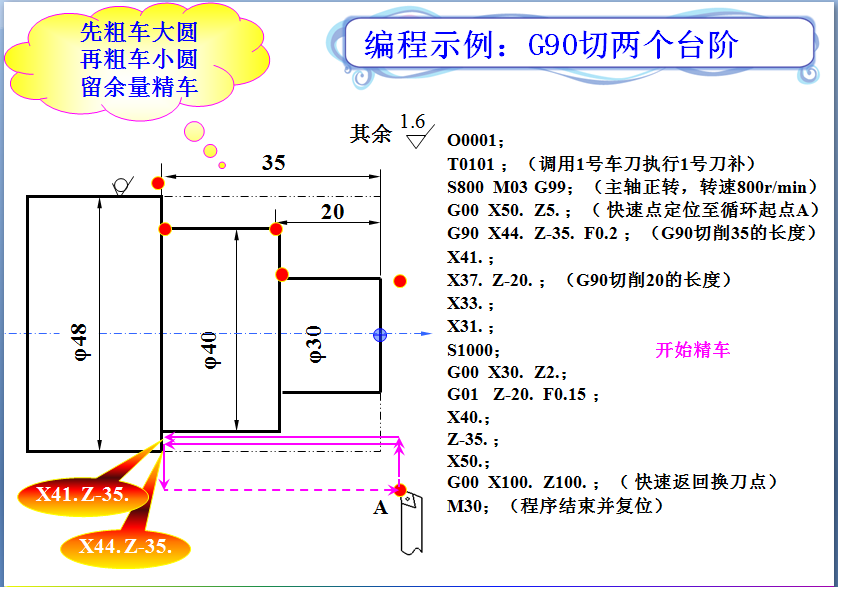

（2）G90指令加工圆柱与圆锥


3.G90程序编写

（1）车圆柱

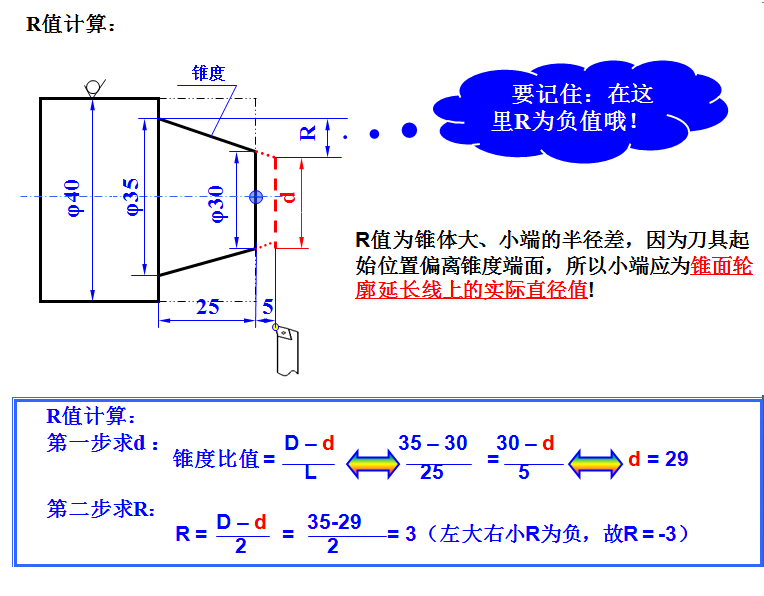

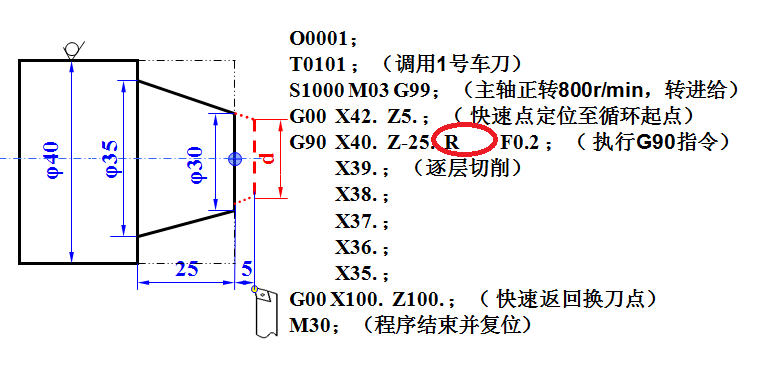

（2）车圆锥

4.

5.
