课程实践指导

摘要：给出如图所示的，具有最小尺寸的触发器电路设计，并测出建立时间测试的所有细节过程

1 原理图编辑

由于本次实验中使用多个反相器，为了简化原理图，此处的反相器调用实验1的反相器。首先需要对原本的反相器电路进行修改，以便于调用。

1.删除原本的输入信号Vin,换成一个input类型的pin.(一般input类型 pin的名称在左边，output 类型pin的名称在右边)。修改后的原理图如下图所示，然后进行保存。



2.生成symbol：

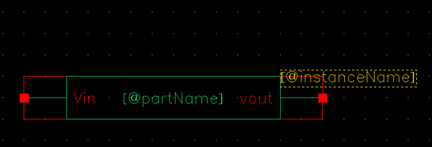

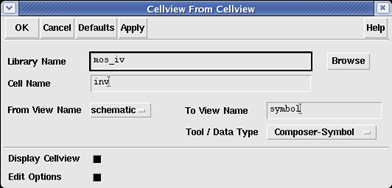

From view name 应为schematic，To View Name应为symbol，如果一切正确，点击OK即可。此时图标编辑器将自动打开并且创建一个图标如下图所示：

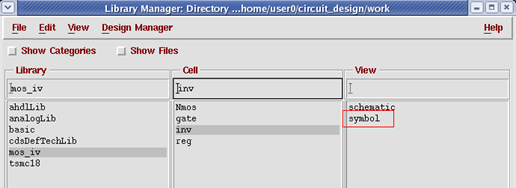

完成之后，在librarymanager就可以看到inv就会多了一个symbol view.

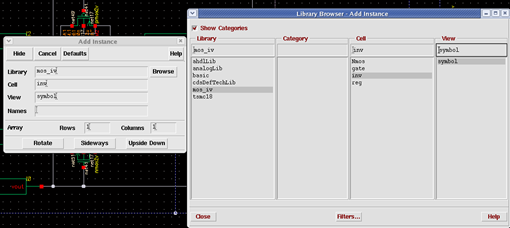

3.接下来就编辑整个设计原理图，调用之前生成的inv，晶体管选择和前几个实验一样。

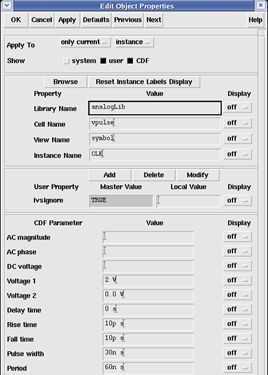

时钟CLK和输入信号D选择vpulse电源，本例参数设置如下

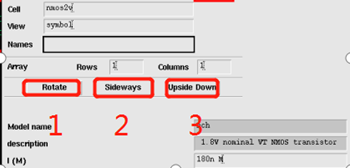

在添加器件的时候，可以直接点击ratote、sideways、upsidedown来调整器件方向。Ratote：逆时针旋转90°（快捷键是R）；Sideways：左右镜像翻转；upsidedown：上下镜像翻转。

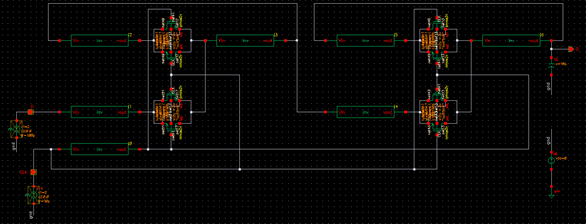

最终的电路图如下：

2 tran分析设置

启动ADE仿真环境，工艺模型文件添加以及tran参数如何设置参考前三个实验，最终设置完成的ADE界面如下图所示：

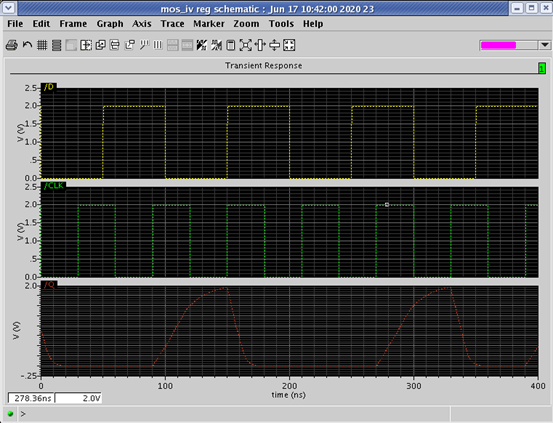

得到的仿真波形，经过分离后结果如下：

通过观察波形从而得到寄存器的建立时间。
