课程实践指导

摘要：给出具有最小尺寸的复合门电路，并测出传播延时的所有细节过程。

1 原理图编辑

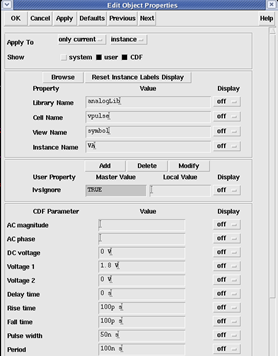

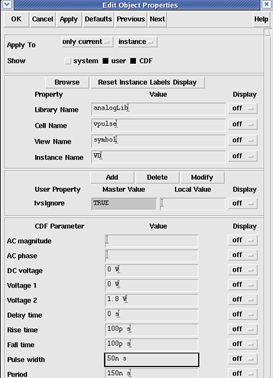

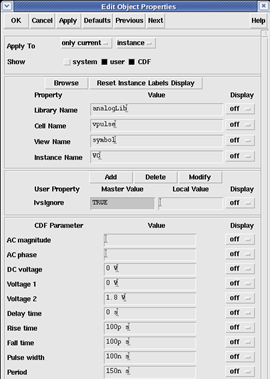

器件选取可以参考前两章。以下为ABCD四个信号设置参数：

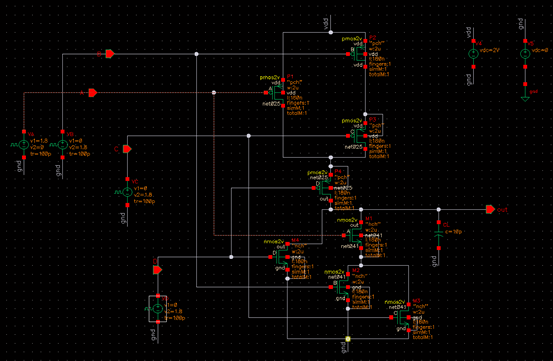

最终的原理图如下：



2 tran瞬态分析设置

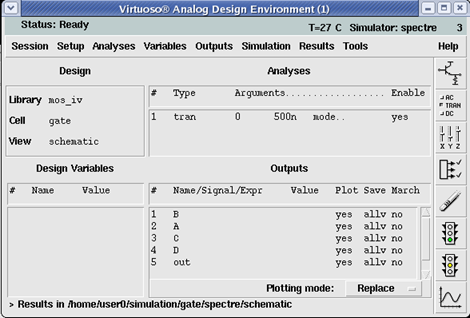

   添加工艺模型文件，设置瞬态分析时间，选择输出观测波形，详细见前两章。全部设置后，ADE界面如下图所示：

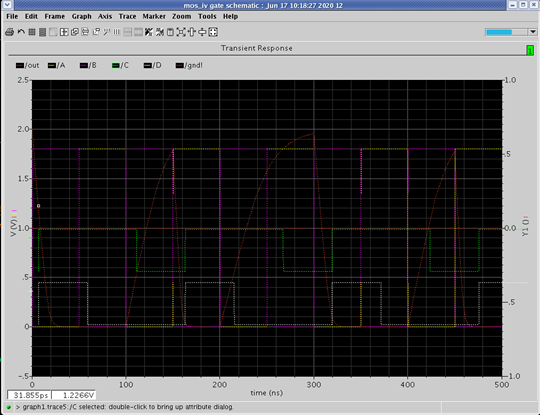

接下来进行仿真，输出波形如下：

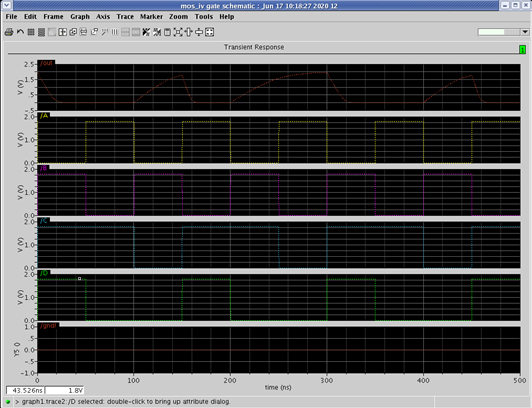

此时四个输入信号和输出信号都在一张图内，不便于观测，点击红框所圈的按钮，将五个波形分来，结果如下表：

      参见上一章的方式，沿着X方向放大波形，从而手动测量延时。
