导入工艺库文件

摘要：导入工艺库文件，全新下载虚拟机，无需操作该步骤。

导入工艺库文件

全新下载虚拟机，无需操作该步骤。

    在桌面上点击鼠标右键，并启动一个terminal。

    在终端执行如下操作，将工艺库文件导入到虚拟机中。解压过程可能长达数十分钟，取决于电脑性能。

     解压文件结束后，可以执行红色下划线的命令。ls用于查看文件夹下的路径。

     删除如下无用文件。

如下是安装pdk过程：

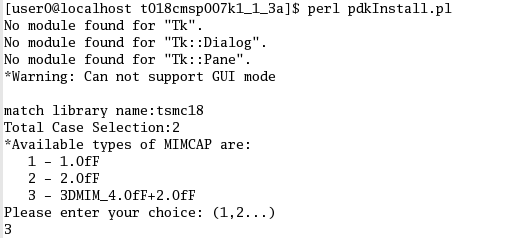

    1）输入3并回车。

2）输入1并回车。

3）输入tsmcN180并回车。

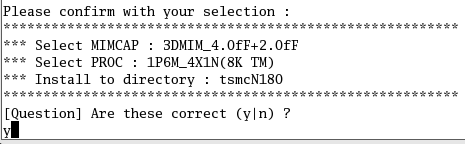

4）输入y并回车。

5）执行如下命令。

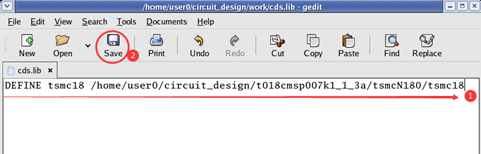

6）在弹出的文本框中输入如下文字。

7）确认cds.lib在work目录下，并写入了pdk路径。然后输入icfb并回车以启动icfb软件。

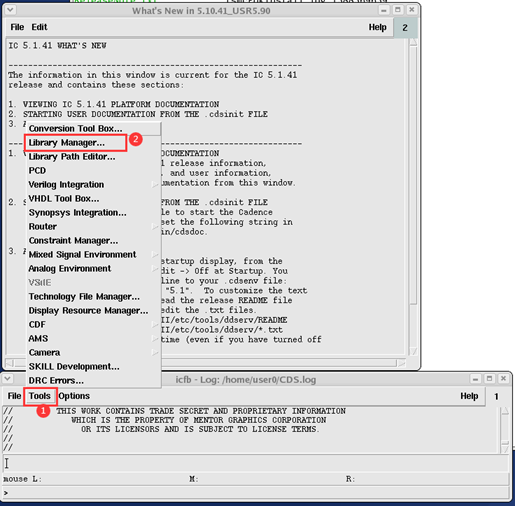

8）确认pdk是否在软件中。

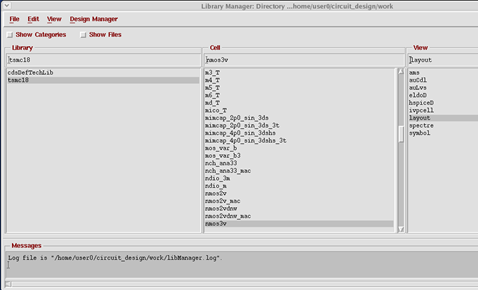

随便选择一个cell的view。

第一次会出现pdk的information，可以直接关闭或者打开查看信息。

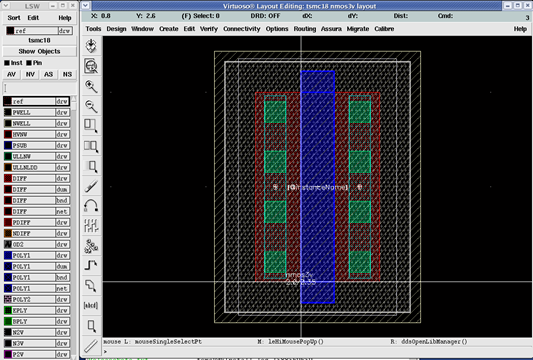

随后会出现相应的视图。证明pdk安装成功。
