γ照相机\SPECT\PET
  • 1 知识点学习
  • 2 微课
  • 3 测验与讨论
  • 4 课外拓展知识
  • 5 课程思政

γ相机：对人体内的放射性核素分布进行一次快速的、一次性的显像。可提供静态图像也可进行动态分析。

γ相机的探头也是SPECT的探头的结构基础。

                     第四节 伽马相机\SPECT

一、γ相机原理

探头不动，一次性成像。

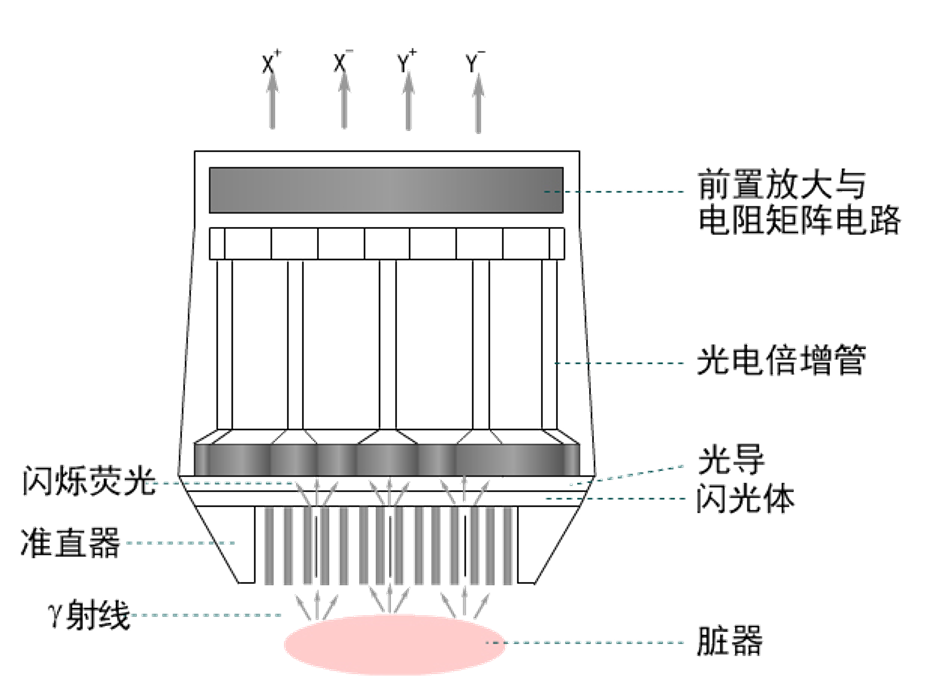

1、探头

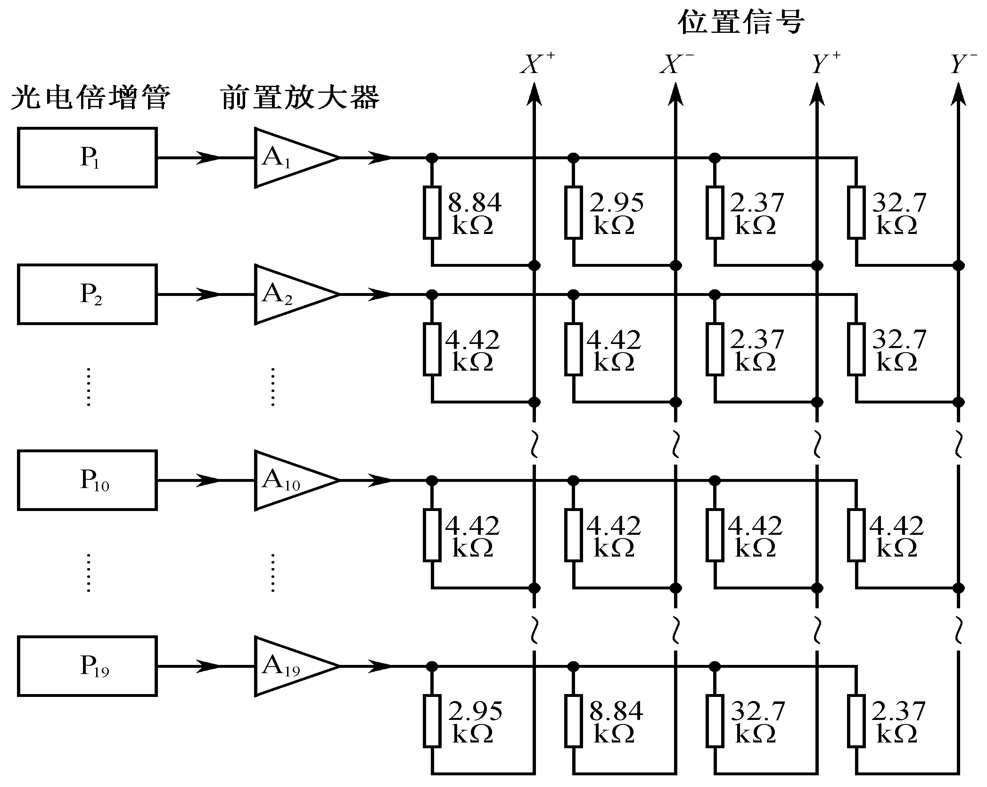

2、位置信号与Z信号


3、显示和记录

二、单光子发射型计算机断层（SPECT）

1、成像本质和方法

实际上是γ相机的一种改进，由γ相机探头，旋转扫描支架和成像软件够成。

探头可以是两个或者三个

2、数据的衰减矫正

软件矫正：假定γ光子飞行所经过的组织是均匀的，衰减系数分布也是均匀的。

透射扫描矫正：用于发射成像的SPECT上安装偏置的线源和平行缝准直器，用放射源透射扫描视野内的被测对象，获得成像组织衰减系数的分布，即衰减系数图。

三、SPECT的技术优势

可以提供三维图像，可以建立任意方位的断层图像。

空间分辨力、定位的精确度、探查病变部位的大小和体积都优于γ相机；

受脏器大小、厚度影像降低，对深度组织的探测能力显著提高。

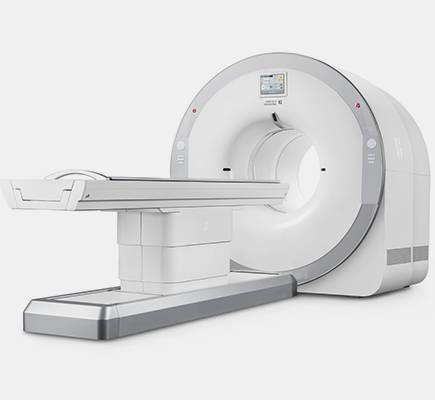

                   第五节 正电子发射型计算机断层

一、PET原理

电子对湮灭：β+粒子与电子产生电子对湮灭，发出一对飞行方向相反，能量为511KEV的γ光子。

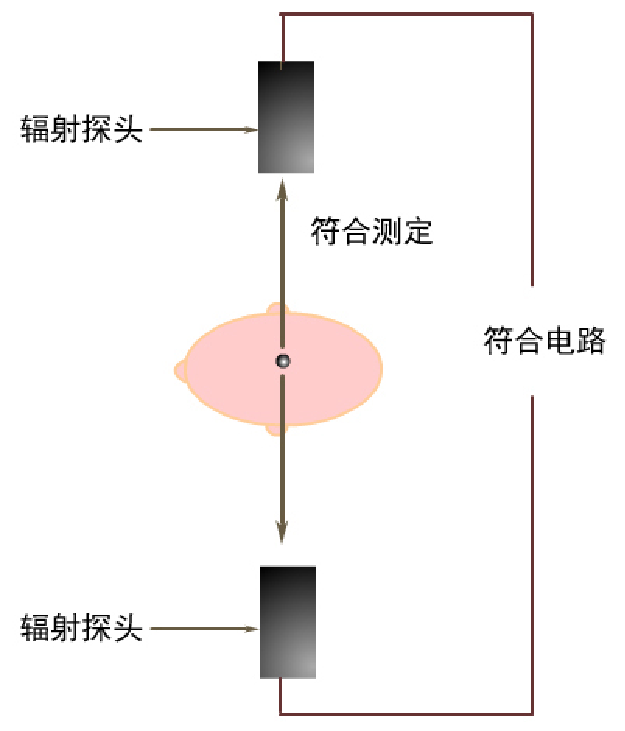

1、符合探测

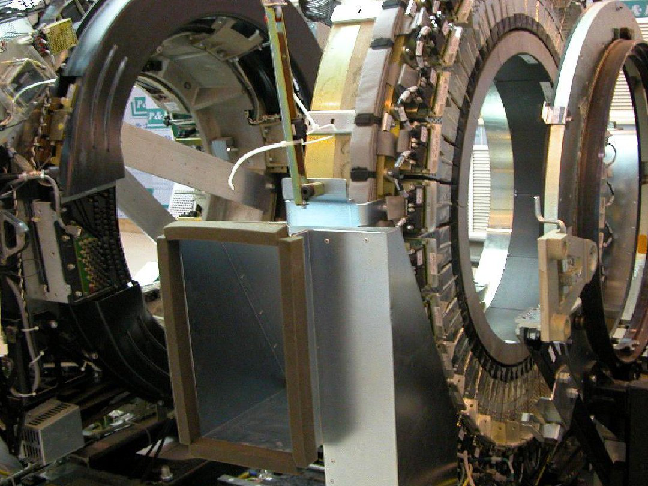

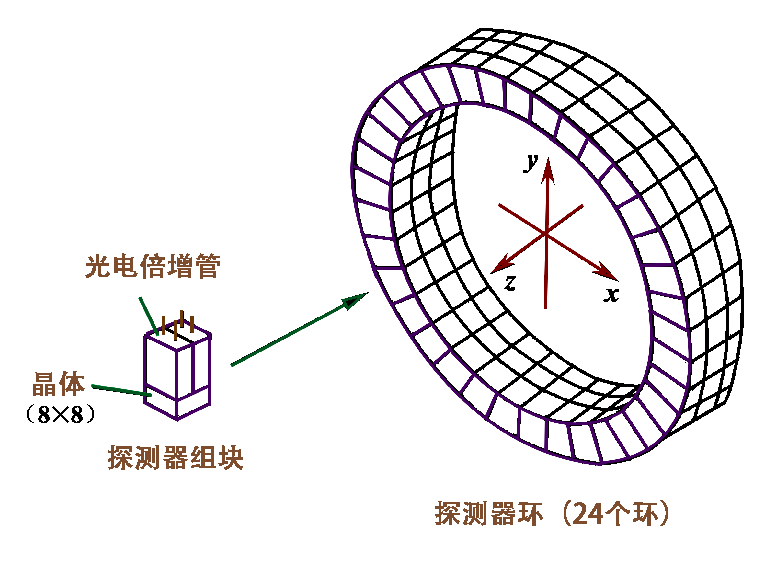

2、检测系统


二、PET技术优势

1、核素是够成人体生物分子的主要元素，理论上可以显示机体的生理、生化过程。

2、采用的是贫中子核素，半衰期极短，剂量小。

3、采用了电子准直的符合线路计数方法，省去了准直器。

4、多环技术可以溶剂成像，三维图像重建。

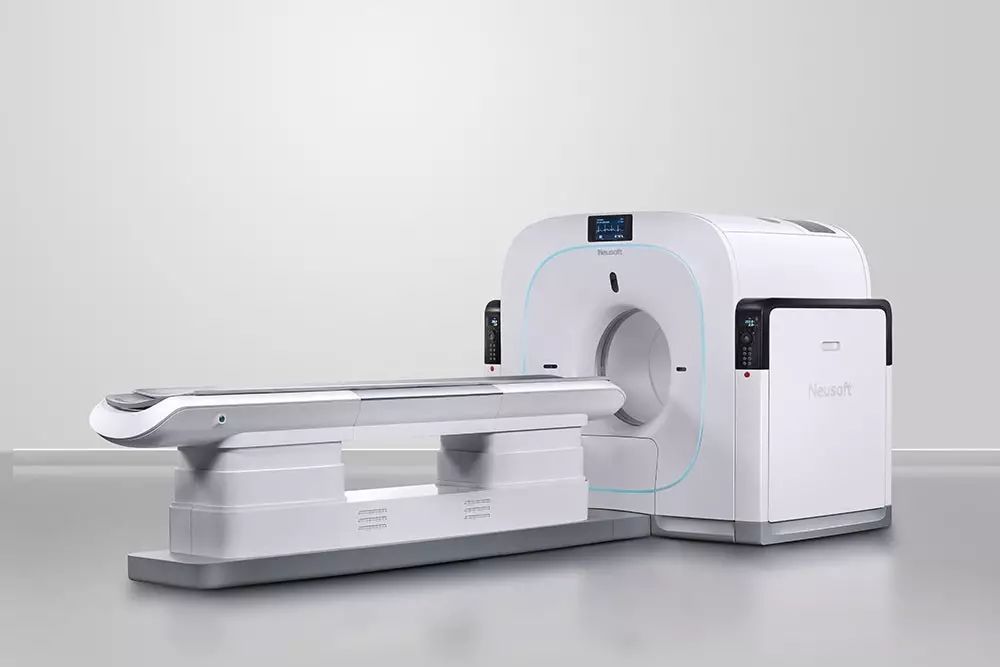

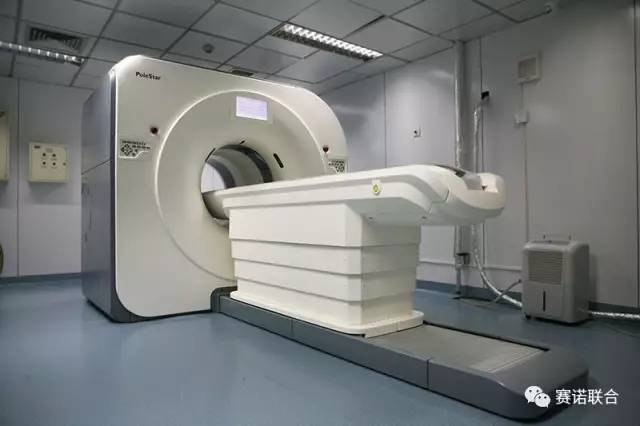

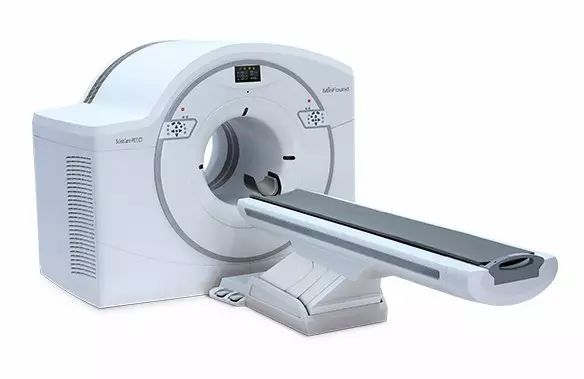

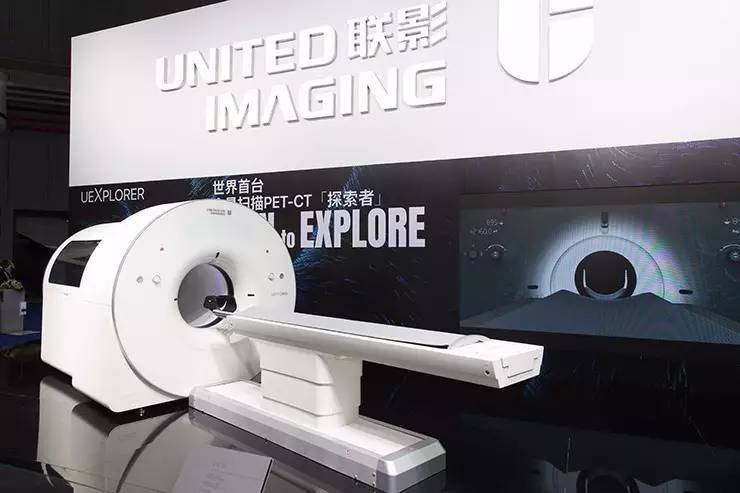

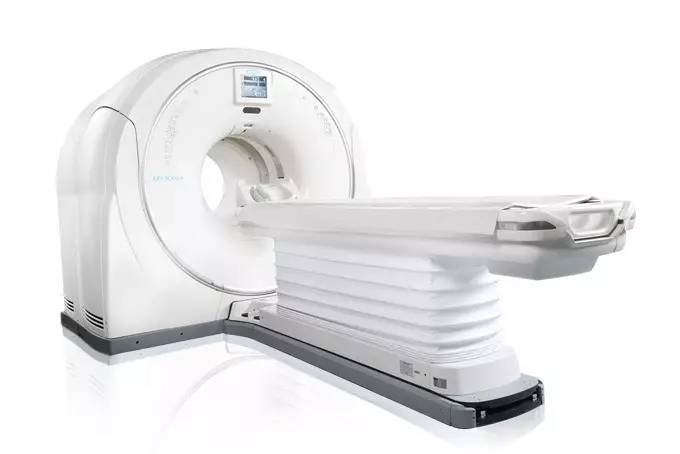

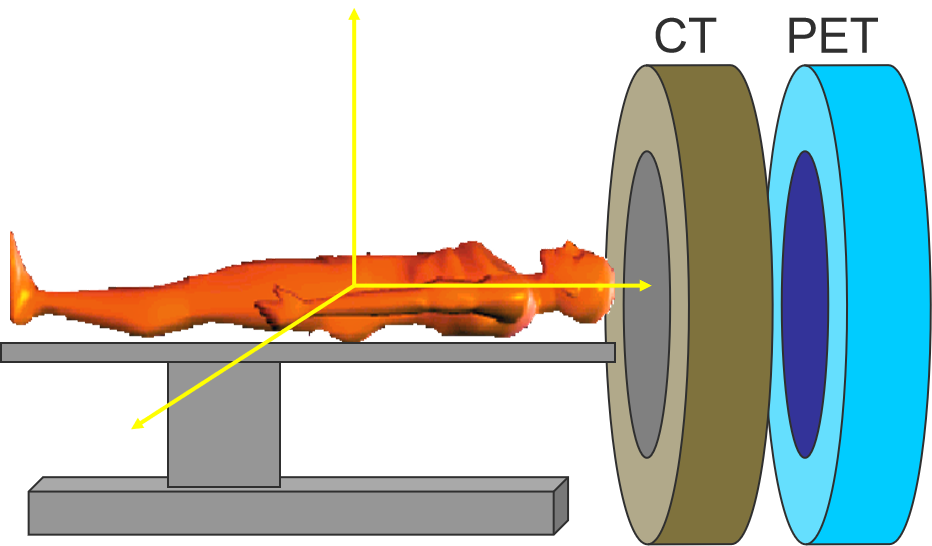

三、PET融合技术

PET：功能成像，解剖成像弱

CT：解剖成像强，无功能成像

PET+CT：1+1>2
