姓名

组别

作业开始时间

作业结束时间

总计(分)

汽车电气系统故障诊断与维修任务评分表

项目：充电线路故障排除

一、作业情景

· 若选用整车请填写【1.车辆信息】;

·若选用整车或台架具备功能需符合【应具备正常系统功能】栏

1.车辆信息

品牌

整车型号

生产日期

发动机型号

发动机排量

行驶里程

车辆识别码

应具备正常 系统功能

车辆能正常起动

2.使用资料情况

根据选用整车或发动机台架填写【使用维修手册】及【使用其他的资料】信息

使用维修手册

品牌：      车型：      年份：

□中文版□英文版

□电子档  □纸质档

3.使用设施设备情况

·依据【使用设施设备】填写【学校实际使用设施设备名称】及【品牌】;

· 需按【要求数量】准备设施设备

4.车辆故障信息

·依据实际情况填写【车辆原有故障】,车辆原有故障不应影响考核项目顺利进行

车辆原有故障

车辆设置项目

一、车辆信息记录  二、检查发电机输出电压  三、汽车充电线路故障排除

设置评分依据

评分标准

评分项

得分条件

评分标准       配分|扣分

情意面

(作业安全)

(职业操守)

1.能进行工位7S操作(总分3分)

□1.1整理、整顿(0.5分)

□1.2清理、清洁(1分)

□1.3素养、节约(0.5分)

□1.4安全(1分)

2.能进行设备和工具安全检查(总分3分)

□2.1检查作业所需工具设备是否完备，有无损坏 (0.5分)

□2.2检查作业环境是否配备灭火器(0.5分)

□2.3检查检测设备的电量是否充足(1分)

□2.4检查检测设备的插头及电缆的放置位置是否安 全 ( 1 分 )

依据得分条件进行评 分，按要求完成在口打 √,未按要求完成在□ 打×并扣除对应分数， 扣分不得超过15分

15

评分项

得分条件

评分标准

配分

扣分

情意面

(作业安全)

(职业操守)

3.能进行实训车辆安全防护操作(总分3分) □3.1拉起车辆驻车制动(1分)

□3.2确认车辆安全稳固(1分)

□3.3铺设防护布垫(1分)

4.能进行工具清洁校准存放操作(总分3分)  □4.1使用工具前对工具量具进行校准(1分) □4.2使用工具后对工具量具进行清洁(1分) □4.3作业完成后对工具进行复位(1分)

5.能进行三不落地操作(总分3分)

□5.1作业过程做到工具不落地(1分) □5.2作业过程做到零件不落地(1分) □5.3作业过程做到油污不落地(1分)

依据得分条件进行评 分，按要求完成在□打 √,未按要求完成在□ 打×并扣除对应分数， 扣分不得超过15分

15

作业面

(保养作业)

(拆装作业)

(维修作业)

1.能正确使用维修手册(总分10分)

□1.1正确操作电子版维修手册(6分) □1.2正确查阅电源系统电路图(4分)

2.能正确使用电源系统电路图(总分25分)

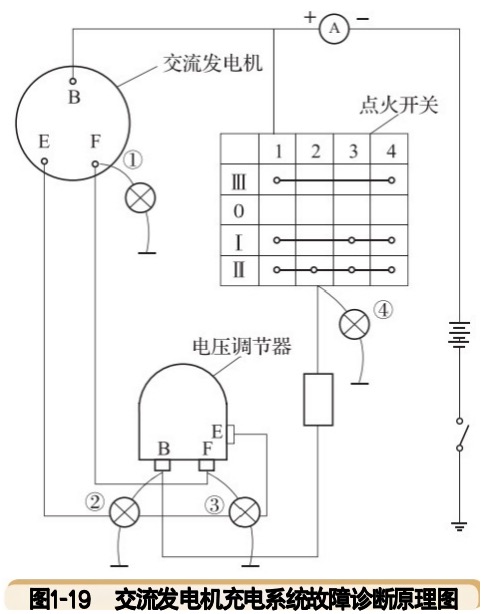

□2.1能找到蓄电池负极到车身搭铁线缆位置图(2分) □2.2能使用万用表测量发电机输出电压(5分)

□2.3能根据所测电压判断发电机的使用性能(5分) □2.4能检测发电机F柱处是否有电(5分)

□2.5能检测电压调节器B柱处是否有电(5分)

□2.6能检测电压调节器F柱处是否有电(2分) □2.7能检测点火开关ON挡处是否有电(1分)

依据得分条件进行评 分，按要求完成在口打 √,未按要求完成在□ 打×并扣除对应分数， 扣分不得超过35分

35

信息面

(信息录入)

(资料应用)

(资讯检索)

能正确使用教材、实训设备、维修手册查询资料(总 分15分)

□1.1查询蓄电池型号(2分)

□1.2查询蓄电池标准电压(5分)

□1.3查询蓄电池更换流程(2分)

□1.4记录蓄电池型号(2分)

□1.5记录蓄电池电压(1分)

□1.6记录新蓄电池电压(1分)

□1.7记录新蓄电池充电情况(1分)

依据得分条件进行评 分，按要求完成在口打 √,未按要求完成在口 打×并扣除对应分数， 扣分不得超过10分

15

工具及设备的

使用能力

(岗位所需工具设

备的使用能力)

(办公软件的使用

能力)

(查询软件的使用

能力)

□1.能正确选用教材、实训设备、维修手册(电子 版)(5分)

□2.能正确使用教材、维修手册(5分)

□3.能正确使用实训设备(5分)

依据得分条件进行评 分，按要求完成在□打 √,未按要求完成在□ 打×并扣除对应分数， 扣分不得超过10分

15

分析面

(诊断分析)

(检测分析)

(调校分析)

□1.能检测发电机F柱处是否有电(5分)

□2.能检测电压调节器B柱处是否有电(5分)

□3.能检测电压调节器F柱处是否有电(5分) □4.能检测点火开关ON挡处是否有电(5分)  □5.能识读蓄电压调节器型号(5分)

依据得分条件进行评 分，按要求完成在□打 √,未按要求完成在□ 打×并扣除对应分数， 扣分不得超过10分

15

表单填写与报告 的撰写能力

(纸质工单)

□1.字迹清晰(1分) □2.语句通顺(1分) □3.无错别字(1分) □4.无涂改(1分)

□5.无抄袭(1分)

依据得分条件进行评 分，按要求完成在口打 √,未按要求完成在□ 打×并扣除对应分数， 扣分不得超过5分

5

合计

100
