任务3：汽车仪表与照明系统检查与更换

一、任务导入

在汽车复杂的构造体系中，仪表与照明系统扮演着举足轻重的角色，它们如同车辆的  “信息窗口”与“视觉保障”,对于行车安全以及车辆运行状态的精准监测意义非凡。此前， 我们以张先生驾驶的国产车为例，该车出现了仪表系统中发动机故障灯亮起、照明系统中前 照灯亮度闪烁不定等故障情形。历经对故障现象的深入分析及对控制线路的细致检测，我们 已逐步明确问题所在。当确定故障与仪表或照明系统的具体部件相关联时，对这些部件进行 精确检查与必要更换，便成为解决故障、恢复车辆正常运行的关键步骤。这不仅是对汽车维 修人员专业技能的严峻考验，更直接关系到车辆后续能否安全稳定地行驶。因此，深入学习 并熟练掌握汽车仪表与照明系统的检查与更换技能，无疑是汽车维修领域从业者的必备素  养。接下来，我们将系统且全面地展开对这一重要任务的学习与实践。

二、任务说明

本任务旨在全方位、深层次地培养学生针对汽车仪表与照明系统进行检查与更换的专业 能力。通过系统的理论知识传授以及大量的实际操作训练，使学生能够精准无误地判断系统 各部件的工作状况，熟练且规范地完成检查与更换工作，并在操作完成后，对系统进行全面 且细致的测试，确保其能够稳定、可靠地正常运行

三、任务准备

1、工具准备

(1)万用表：用于检测电压、电阻等电气参数。

(2)专用解码器：用于读取和清除车辆故障码。

(3)套装工具：包括扳手、螺丝刀等，用于拆卸和安装零件。

(4)零件车：提供可能需要更换的零件。

(5)工具车：携带各种维修工具。

(6)三件套：个人防护装备，如手套、护目镜、工作服等。

(7)实训车辆：用于实际操作的车辆。

2、工作组织

组织形式：每辆车安排4人，2人一组进行操作，分工合作， 一人操作， 一人辅助并观 察其余观察学习，每组实训时间为20~30分钟，轮流进行。

以前照灯为例，说明其更换流程，

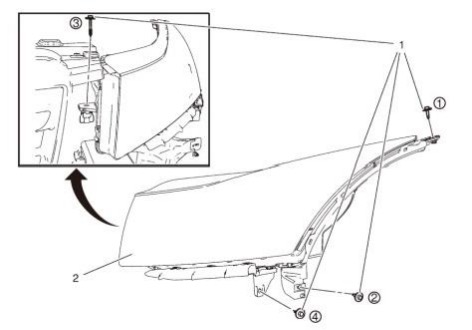

如图4-22所示

图4-22  的更换流程

一、拆卸程序

(1)拆下前保险杠蒙皮。

(2)拆下前照灯螺钉(共4个)。

(3)拉动前照灯外边缘以释放前照 灯背面的定位器凸舌。

(4)拉动前照灯内边缘以释放前照内边缘以释放前照灯内侧的定位器。

(5)拉动前照灯总成。

(6)向前拉前照灯总成至足以接近电气连接器。

(7)将前照灯电气连接器从前端照明灯线束连接器上断开。

(8)拆下前照灯总成。

二、安装程序

(1)按照图4-24所示的紧固顺序固定前照灯紧固件。

(2)安装4个前照灯螺钉，并紧固至2.5N·m(22        bt·Ibf)。

（3）.安装完毕后进行前照灯对光。
