任务1：汽车仪表与照明系统故障故障分析

一、任务导入

张先生是一位国产车的车主，某晚他驾车行驶在一段没有路灯的乡村道路上。当车辆行 驶至一个转弯处时，他突然发现右侧前照灯不亮。这突如其来的状况让张先生瞬间紧张起 来，他深知车辆的照明系统对行车安全至关重要，任何异常都可能引发潜在的危险。假如你 是专业维修工，你将怎样去处理这类故障?

二、任务说明

本次任务旨在培养学生对汽车仪表与照明系统故障的分析与诊断能力。通过理论知识学 习和实际操作训练，学生应能够理解汽车仪表与照明系统的工作原理，掌握常见故障的类 型、现象及原因，并能够运用适当的检测工具和方法，准确判断故障点，提出合理的维修 方案。

三、任务准备

1、工具准备

(1)万用表：用于检测电压、电阻等电气参数。

(2)专用解码器：用于读取和清除车辆故障码。

(3)套装工具：包括扳手、螺丝刀等，用于拆卸和安装零件。

(4)零件车：提供可能需要更换的零件。

(5)工具车：携带各种维修工具。

(6)三件套：个人防护装备，如手套、护目镜、工作服等。

(7)实训车辆：用于实际操作的车辆。

2、工作组织

组织形式：每辆车安排4人，2人一组进行操作，分工合作， 一人操作， 一人辅助并观 察其余观察学习，每组实训时间为20~30分钟，轮流进行。

1、常见故障原因分析

(1)电源部分的故障。电源系统故障导致仪表及照明系统供电异常，蓄电池熔断盒出现 故障。

(2)控制线路部分的故障。点火开关、灯光开关故障，搭铁线路故障及相应控制线路 故障。

(3)元件故障。仪表本身的故障导致仪表工作异常，照明系统的灯泡损坏、灯座损坏导 致其不工作。

2、解决方法

(1)根据故障现象，结合汽车仪表与照明系统的工作原理，分析可能的故障原因。

(2)分析故障是否为真故障，例如仪表显示转向灯故障，通过故障现象验证，确定是否 属于真故障。

(3)适用专用解码器读故障码、数据流，应用执行器功能判断故障范围。

(4)适用试灯、万用表、示波器等测试电路，判断故障点。

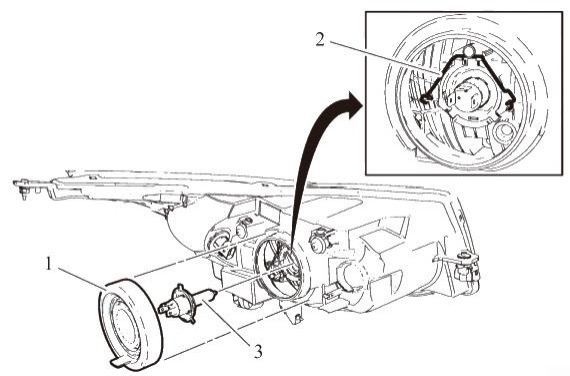

前照灯拆卸流程如图4- 17所示。

图4-17 前照灯拆卸流程
