项目学习规划
  • 1 项目简介

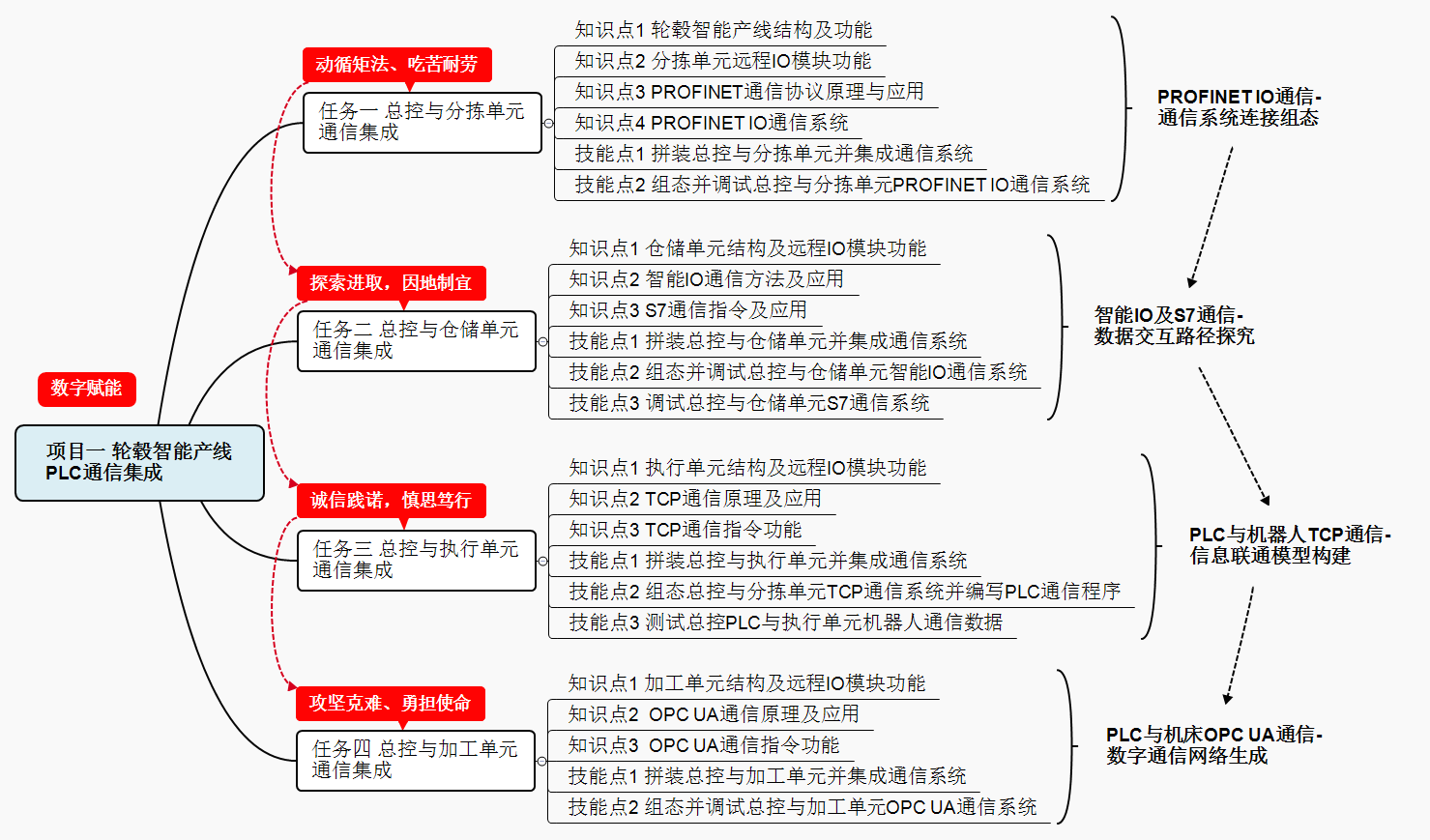

  • 2 项目规划

本项目内容主要取自全国职业院校技能大赛“机器人系统集成”赛项竞赛内容中的控制系统方案设计任务。

该赛项主要根据汽车轮毂加工生产线的工艺要求，将制造单元集成为智能生产线，通过控制调试实现汽车轮毂的智能加工过程。竞赛设备主要包括总控单元、仓储单元、机器人执行单元、数控加工单元、分拣单元及打磨单元。总控单元为PLC控制系统单元，而控制系统方案设计任务则需将各制造单元的信号通过组态通信的方式集成到总控单元PLC中，实现集成后的智能生产线，通过总控单元控制各制造单元协同配合完成汽车轮毂加工过程。

总控单元与仓储、分拣、打磨、执行四个单元的通信方式为结合各自集成的数字量模块通过PROFINET IO通信方式进行通信；同时可与数控加工单元采用OPC UA通信方式进行通信以获取数控铣床加工数据；与机器人通信可通过PROFINET IO及TCP/IP两种通信方式进行。总控单元三个控制PLC之间可通过S7或智能IO两种通信方式进行通信。

分拣过程动画
