任务描述

新能源汽车4S维修店接到一辆2018款比亚迪秦EV电动汽车，该车出现DC/DC变换器系统故障，需要对其进行检查并排除故障。你知道电动汽车DC/DC变换器系统故障检修流程吗？如何进行故障排除呢？

任务要求

一、知识要求

1）能描述DC/DC变换器系统结构组成；

2）能够描述DC/DC变换器系统检修流程；

3）能够识读比亚迪秦DC/DC变换器系统故障电路图。

二、能力要求

1）能用绝缘电阻表测量DC/DC变换器系统电阻；

2）能确认故障现象，读取故障码和数据流，分析故障范围。

三、素质要求

1）感受从多角度入手解决问题的思维方式，培养多元化思维的能力；

2）在分工协作完成实训任务的过程中感受团队协作的重要性，树立团队意识。

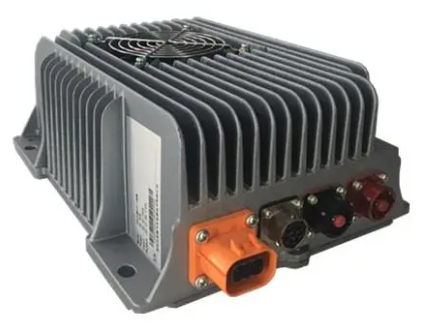

任务信息

任务计划

一、制定人员分工

小组编号：                                 组长：

小组成员：

你的任务：

二、任务准备

1.场地

检查工作场地是否清洁及存在安全隐患，如不正常，请汇报老师并及时处理。

记录：



2.车辆、充电桩、总成、工件

车辆：

充电桩：

其他：

3.设备及工具

防护装备：

设备及工具：

注意事项：1）实训汽车停在实训工位上，没有经过老师批准不准启动，经老师批准启动，首先应先检查车轮的安全顶块是否放好，手制动是否拉好，排挡杆是否放在P挡（A/T），车前没有人；2）禁止触碰任何带安全警示标示的部件；3）实训期间禁止嬉戏打闹。

根据任务，小组进行讨论，确定工作方案（流程/工序），并记录。













任务实施

一、工作准备

安全防护：做好车辆安全防护与隔离（车辆挡块、警示隔离带、高压危险警示牌）

工具设备：数字万用表、绝缘检测仪、故障诊断仪

实训车辆：比亚迪秦EV

辅助资料：汽车原厂维修手册、原厂电路图

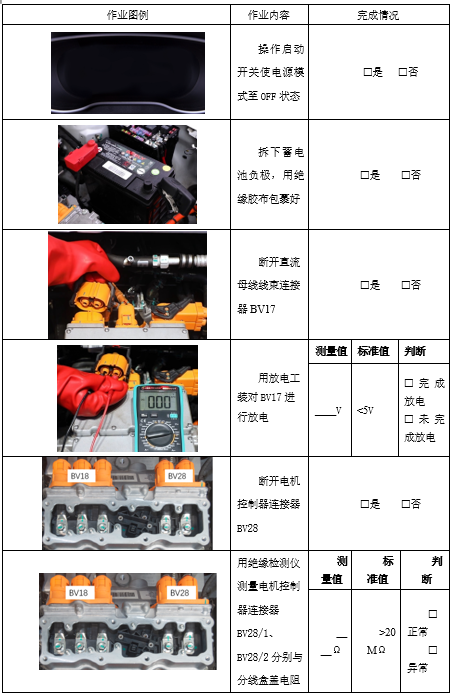

二、实施步骤

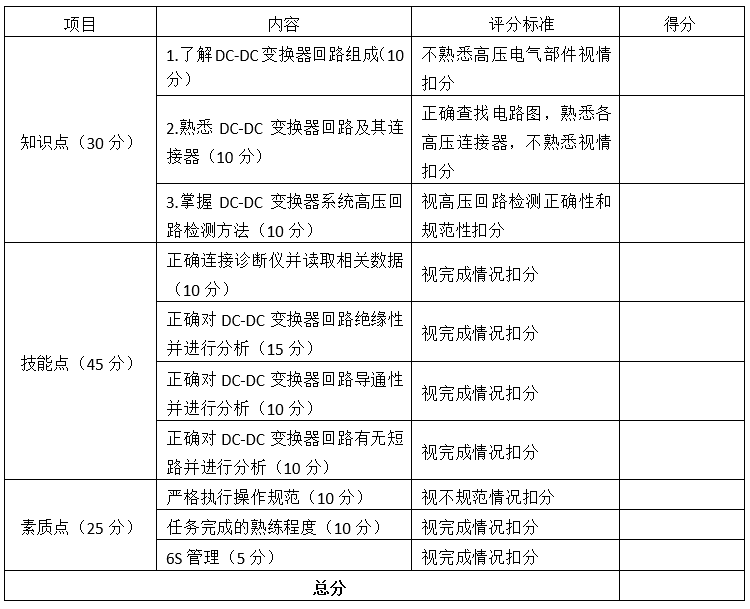

检验评估

任务拓展

DC-DC控制器无输出是什么原因？

学习测试

1、在车辆“READY”时测量新能源汽车低压蓄电池的电压，这时所测的电压值为（   ）的电压。

A. 车载充电机输出  B. DC/DC 输出  C. 高压保险盒输出  D. 电机控制器输出

2、电池的荷电状态用（     ）表示。

A. DOD    B.SOF     C. DTC    D. SOC

3、（    ）的作用是将 220V 交流电转换为动力电池的直流电，实现电池电量的补给。

A. 车载充电机   B. 电机控制器    C. 高压控制盒    D. 整车控制器

4、（    ）的作用是将动力电池的高压直流电转换为整车低压 12V 直流电，给整车低压用电系统供电及铅酸电池充电。

A. 车载充电机   B. 电机控制器    C. 高压控制盒   D. DC/DC 变换器

5、（    ）的作用是是完成动力电池电源的输出及分配，实现对支路用电器的保护及切断。

A. 车载充电机    B. 电机控制器    C. 高压控制盒   D. DC/DC 变换器
