实验二、 单相变压器实验

一、实验预习

1、变压器的空载和短路实验有什么特点？实验中电源电压一般加在哪一方合适？

2、在空载和短路实验中，各种仪表应怎样联接才能使测量误差最小？

3、如何用实验方法测定变压器的铁耗及铜耗。

二、实验目的

1、通过空载和负载实验测定变压器的变比和参数。

2、通过负载实验测取变压器的运行特性。

三、实验原理

四、实验项目

1、空载实验

测取空载特性 U₀=f(I₀)，P₀=f(U₀) ,  cosφ₀=f(U₀)。

2、负载实验

纯电阻负载

保持U₁=U_N，cosφ₂=1 的条件下，测取U₂=f(I₂)。

五、实验演示

六、实验材料

七、操作视频

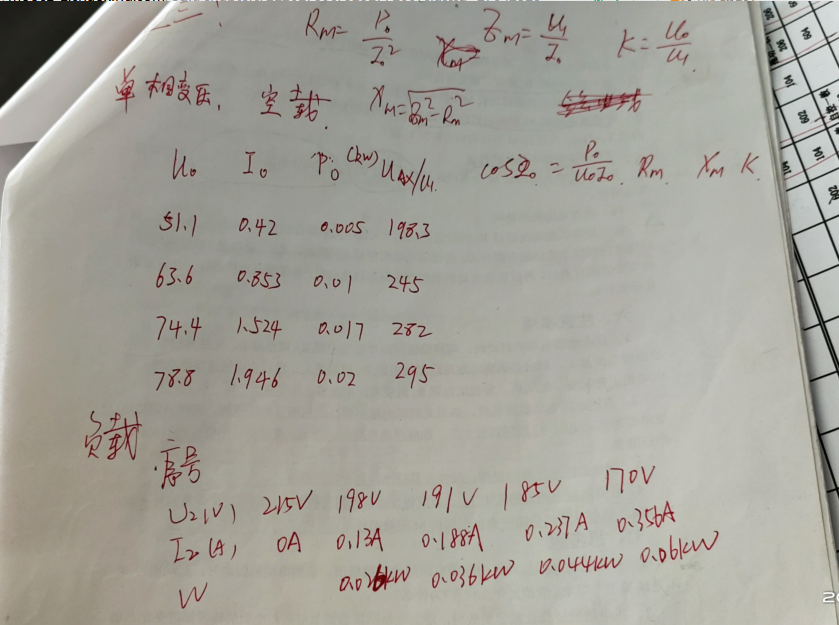

八、参考数据
