9.3  其它支座条件下细长压杆临界压力

各种支座情况下，细长压杆临界力的欧拉公式为

μ —长度因数（或约束系数）。

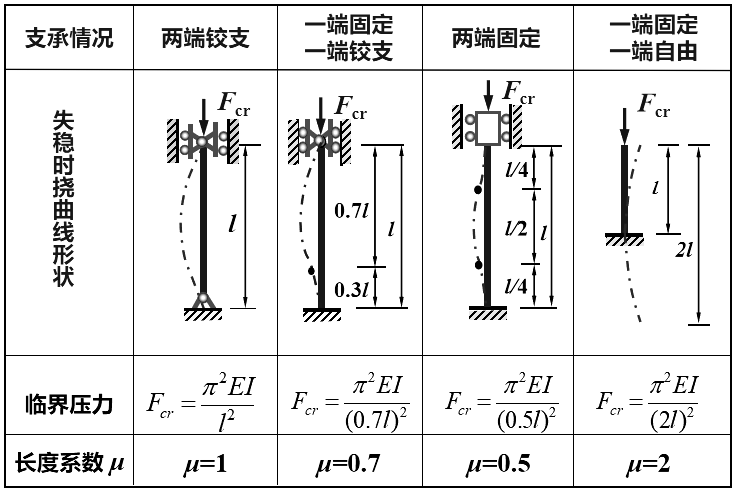

各种支座条件下的临界压力



μ——长度因数

μ l ——相当长度；压杆失稳时，挠曲线上两拐点间的长度就是压杆的相当长度μ l 。

【说明】

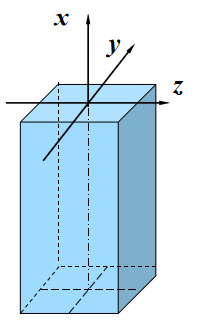

如何确定欧拉公式中横截面的惯性矩 I ？

① 杆端在各纵向平面的约束情况相同，取 Iy ，Iz 中较小者计算临界压力。

② 杆端在各纵向平面的约束情况不同，分别用 Iy ，Iz 计算两个平面内的临界压力，取较小者作为压杆的临界压力。
