本节主要内容

8.3   扭转与弯曲的组合

弯扭组合问题的求解步骤：

       ①外力分析：外力向形心简化并分解。

       ②内力分析：作出每个外力分量对应的内力方程和内力图，确定危险面。

       ③应力分析：建立强度条件。

由第三强度理论

由第四强度理论

讨  论

1、 ，

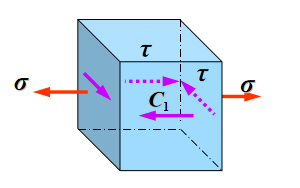

        ① 该公式适用于图示的平面应力状态。σ 是危险点的正应力，τ 是危险点的切应力。且横截面不限于圆形截面。

        ② 该公式适用于弯扭 组合变形；拉（压）与扭转的组合变形;以及拉（压），扭转与弯曲的组合变形。

2、对圆形截面杆，

弯扭组合变形时，相应的相当应力表达式可改写为

式中W为杆的抗弯截面系数。M，T分别为危险截面的弯矩和扭矩. 以上两式只适用于弯扭组合变形下的圆截面杆。
